vacon • 28
3.5

Mise en service

REMARQUE ! Le fait d'appliquer les fonctions de sécurité STO, SS1 ou autres ne constitue pas à lui
seul une garantie de sécurité. Veillez toujours à ce que la sécurité de l'ensemble du système ait été
confirmée. Voir aussi les avertissements page 14.
La carte optionnelle OPTAF comporte une protection contre les surtensions qui peut s'activer suite
à des transitoires rapides lors du raccordement à +24 V. L'activation cause le court-circuit de
l'entrée +24 V. Il est essentiel de protéger le variateur et l'alimentation par un fusible placé sur
la ligne d'alimentation, conformément aux instructions du manuel d'utilisation du variateur.
Voir, par exemple, le manuel d'utilisation des variateurs VACON
par air à montage mural et autonomes. N'utilisez pas de fusibles de courant nominal supérieur.
Si ce comportement se reproduit après le remplacement du fusible, demandez l'assistance
technique de Danfoss.
3.5.1
Instructions générales concernant le câblage
• Le câblage doit être effectué conformément aux instructions générales de câblage, en
fonction du produit dans lequel la carte OPTAF est installée. Voir les exemples de câblage
à la Figure 12, à la Figure 13 et à la Figure 14.
• En cas d'utilisation d'un câble blindé, le blindage doit être raccordé au capot du variateur
(mise à la terre de protection) à l'aide d'un collier de mise à la terre.
• EN 60204-1 partie 13.5 : la baisse de tension entre le point d'alimentation et la charge
ne doit pas dépasser 5 %.
• Dans la pratique, pour éviter les perturbations électromagnétiques, la longueur du câble ne
doit pas dépasser 200 m en cas d'utilisation d'un câble blindé et 50 m en cas d'utilisation
d'un câble non blindé. Dans un environnement bruyant, la longueur du câble peut toutefois
être inférieure afin d'éviter tout arrêt indésirable.
• L'utilisation de câbles non blindés est interdite dans certaines configurations d'entrée STO.
De plus, certaines options de raccordement d'entrée STO ne peuvent être utilisées avec
certains types d'actionneur de sécurité. Voir le Tableau 6 pour plus de détails.
• L'alimentation +24 V utilisée pour les actionneurs de sécurité peut provenir de la carte
de commande (ex. : broches 6 et 7 du connecteur de commande du variateur) ; il peut
également s'agir d'une alimentation externe protégée des défauts de terre et des
courts-circuits.
ACTIONNEUR
DE SÉCURITÉ
+24V
SW P
OV
SW M
11967_fr

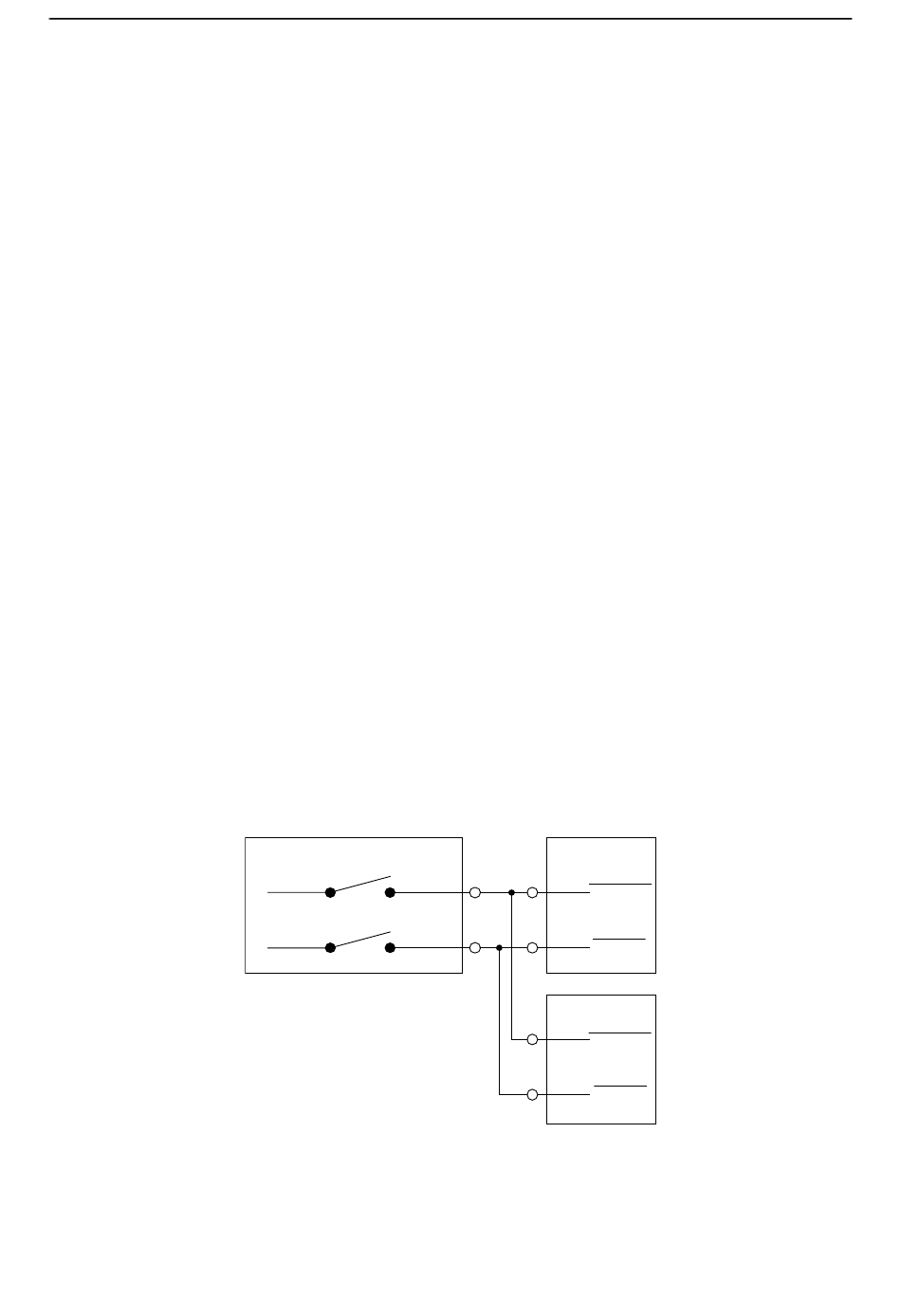

Figure 12. Exemple de raccordement STO 1
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
FONCTIONS DE SÉCURITÉ STO ET SS1
®
NXS/NXP à refroidissement
CANAL
OPTAF 1
SD1+
SD1-
CANAL
OPTAF 2
SD2+
SD2-
