7.3.3 Mode d'opération - Pompage avec filtration B -> T

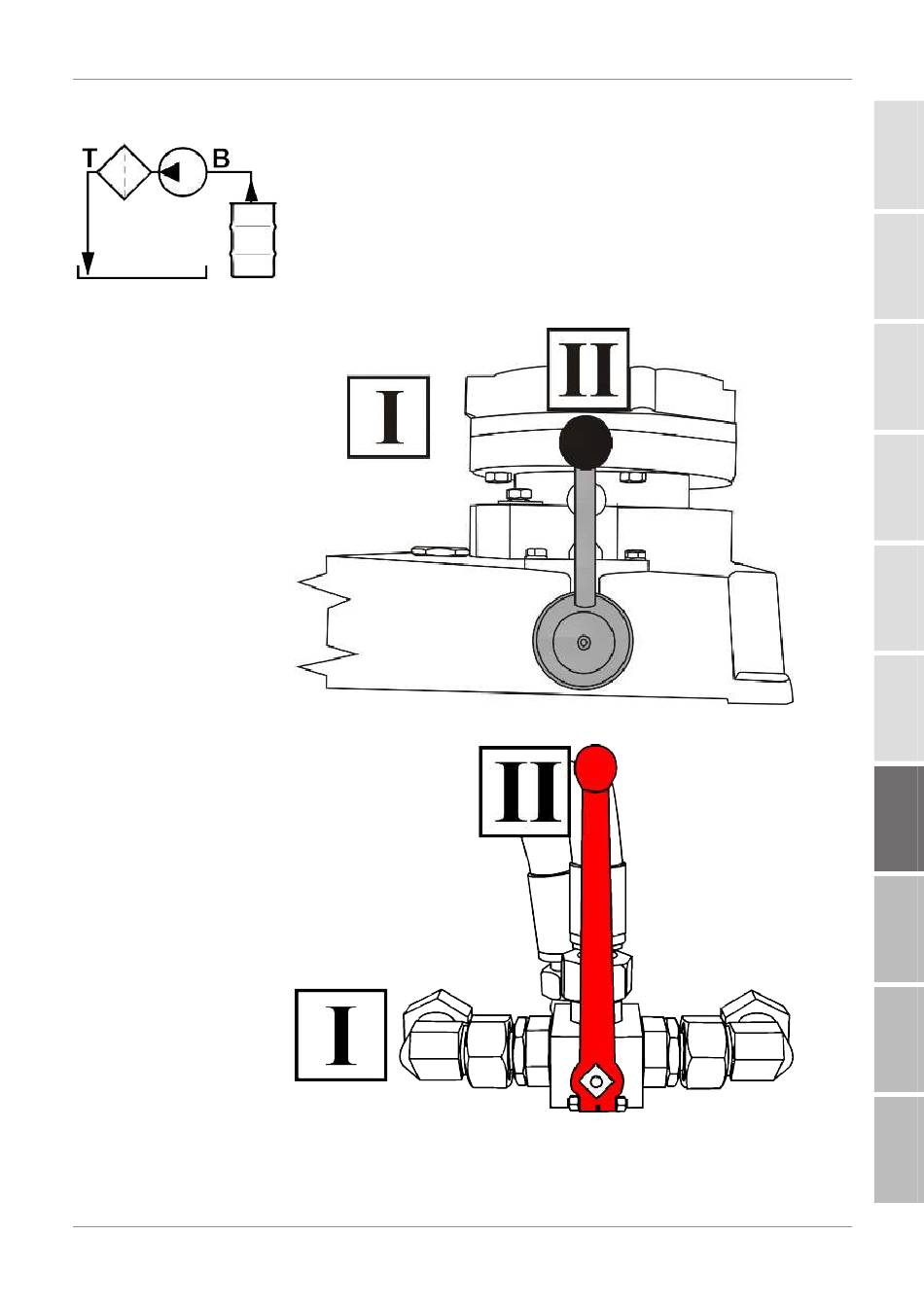

Fig. 22: Modes d'opéra-
tion - Pompage avec fil-
tration B -> T
BeWa OF5F-OF5L 3160337i fr
Pour le mode d'opération - le pompage avec filtration, réglez
les deux vannes de commutation tel que décrit ci-après. Le
fluide est pompé du raccord A vers le raccord T. Voir la figure
pour plus de détails.
Pour ce faire, réglez la vanne de commutation interne en posi-
tion II et la vanne de commutation externe, en position II.
Fig. 23: Vanne de commutation interne - Position II
Fig. 24: Vanne de commutation externe - Position II
Utilisation | 7
