6 | Mise en place / montage / intégration du groupe de filtration
1
2
3
4
5
6
7
8
9
10
46 / 92
6.4.2 Brancher le groupe de filtration équipé d'un moteur
électrique triphasé
Le groupe de filtration comprenant un moteur électrique tripha-
sé est équipé d'un interrupteur principal, d'une protection mo-
teur et d'un connecteur. Branchez le groupe de filtration en sui-
vant les étapes suivantes :
1. Sortez le câble secteur de son support et déroulez-le
complètement.
2. Avant de brancher la fiche secteur, assurez-vous que
l'interrupteur principal se trouve sur la position 0 ou
OFF.
3. Il convient ici de respecter la tension et la fréquence re-
quises. Les caractéristiques électriques du groupe de fil-
tration se trouvent sur la plaque signalétique du moteur
électrique.
4. Branchez la fiche dans une prise de courant appropriée.
5. Contrôlez le sens de rotation du moteur électrique en le
mettant brièvement en marche (marche à impulsions).
Une flèche sur le capot du ventilateur indique le sens de
rotation requis.

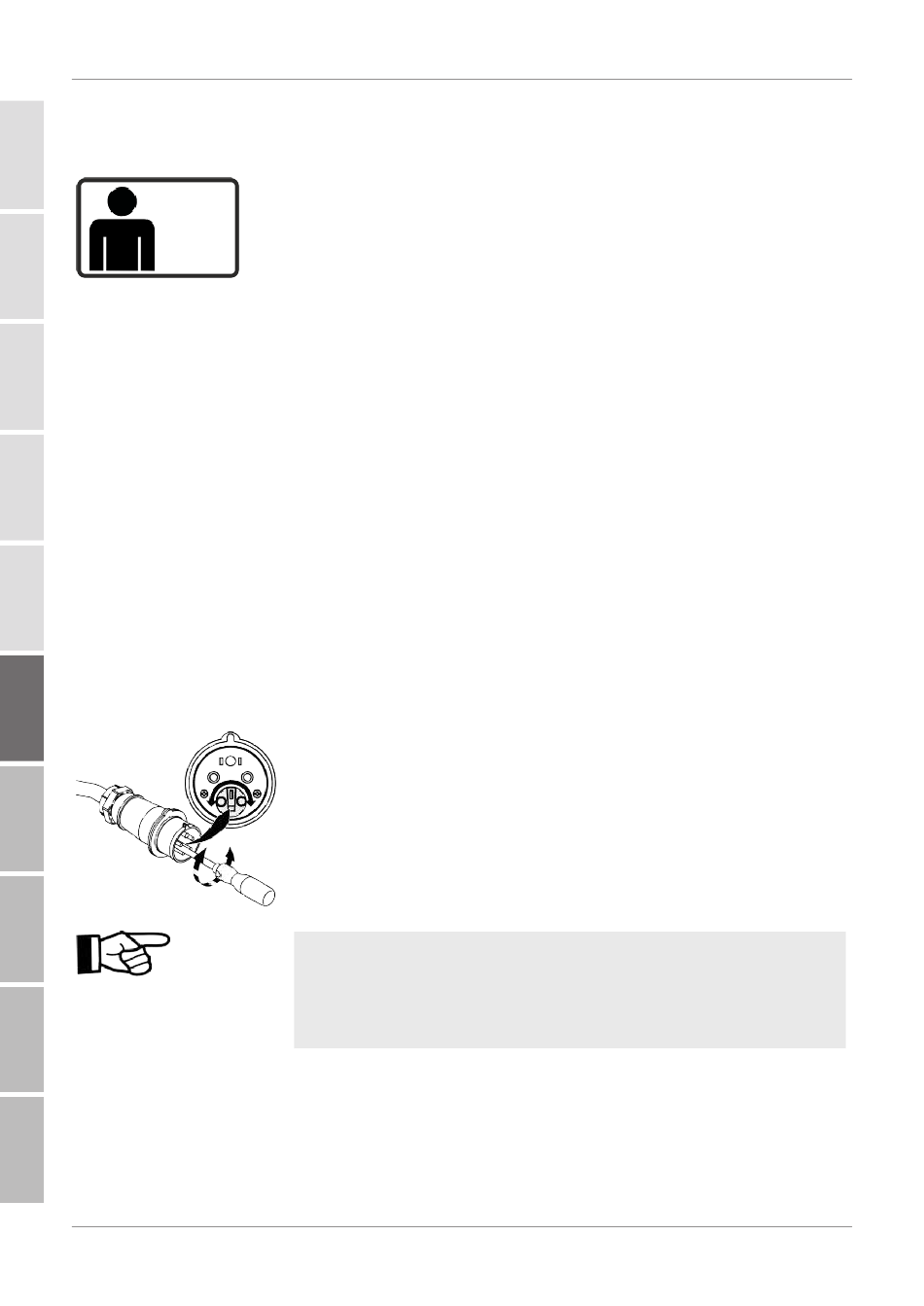

6. Pour changer le sens de rotation, il convient de tourner
l'inverseur de phases situé dans la fiche de connexion
selon l'illustration ci-contre.
7. Éteignez et allumez le groupe de filtration avec l'inter-
rupteur principal.
Selon le modèle, le groupe de filtration comprend une protec-
tion thermique contre la surcharge électrique placée dans l'en-
roulement ou un disjoncteur de protection moteur dans le boî-
tier de connexion.
HYDAC FILTER SYSTEMS GMBH
BeWa OF5F-OF5L 3160337i fr
