3.5 Schéma hydraulique
Le schéma hydraulique du groupe de filtration diffère selon la
version.
3.5.1 OF5 F - Schéma hydraulique
Le schéma hydraulique du groupe de filtration OF5 F est le
suivant :

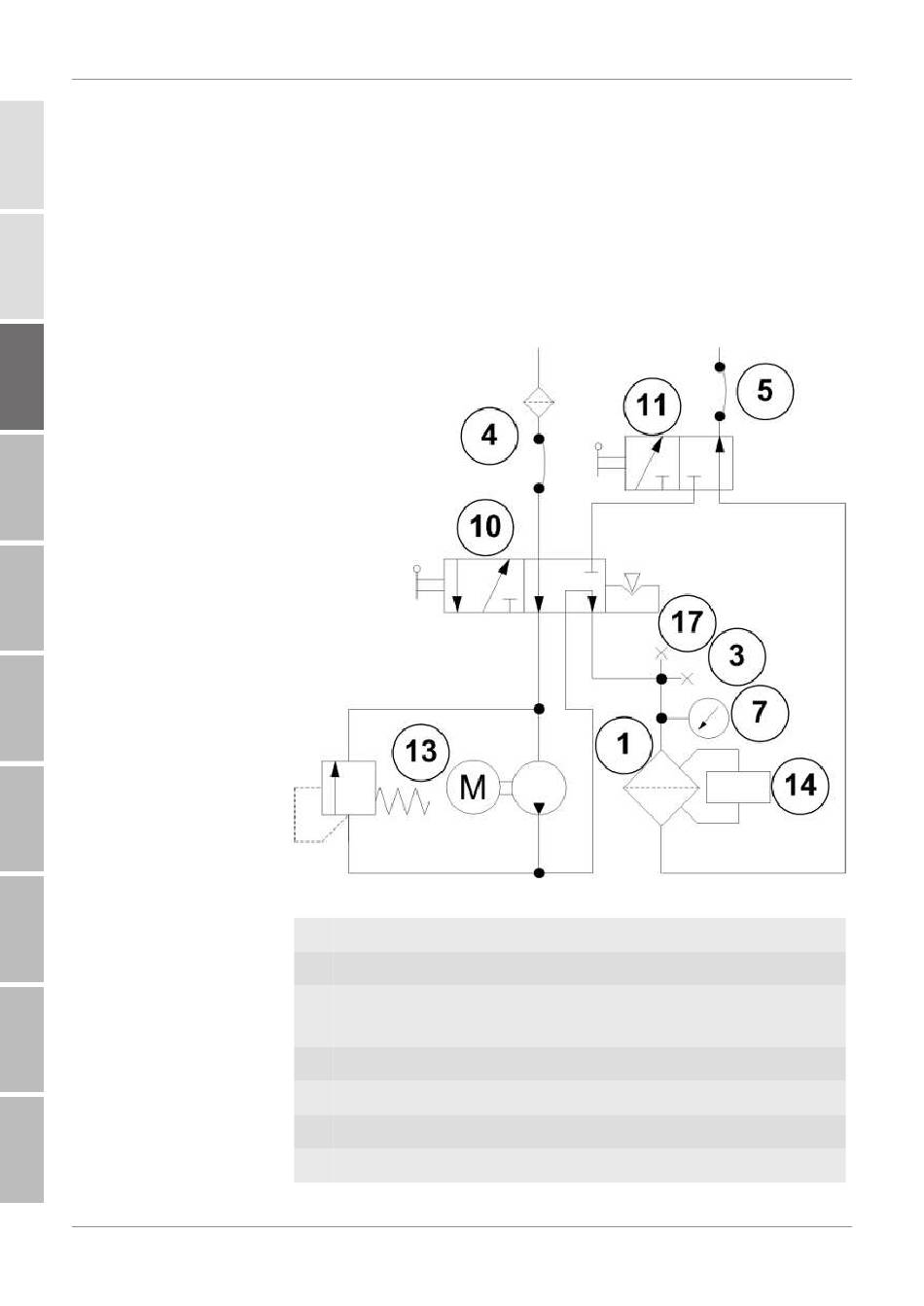

Fig. 6: Circuit hydraulique OF5 F
1 corps du filtre
3 Vis de vidange du corps du filtre
4 Flexible d'aspiration avec lance et cré-
pine d'aspiration
5 Flexible refoulement avec lance
7 Indicateur de pression dynamique
10 Commutation interne
11 Commutation externe
