7 | Utilisation
1
2
Fig. 19: Mode d'opéra-
tion - Pompage sans fil-
tration A -> B
3
4
5
6
7
8
9
10
58 / 92

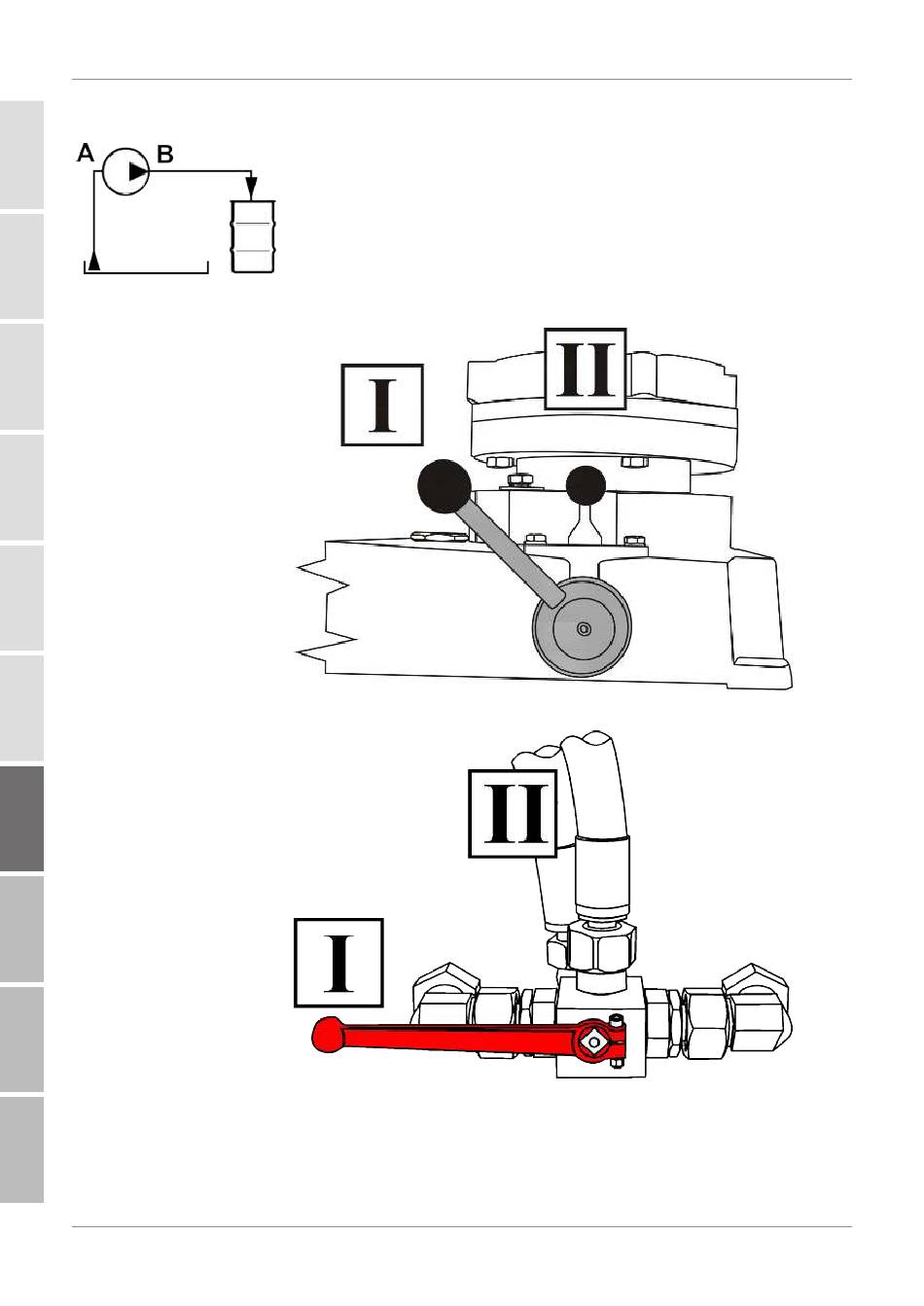

7.3.2 Mode d'opération - Pompage sans filtration A -> B
Pour le mode d'opération - le pompage sans filtration, réglez
les deux vannes de commutation tel que décrit ci-après. Le
fluide est pompé du raccord A au raccord B. Voir la figure pour
plus de détails.
Pour ce faire, réglez la vanne de commutation interne en posi-
tion I et la vanne de commutation externe, en position I.
Fig. 20: Vanne de commutation interne - Position I
Fig. 21: Vanne de commutation externe - Position I
HYDAC FILTER SYSTEMS GMBH
BeWa OF5F-OF5L 3160337i fr
