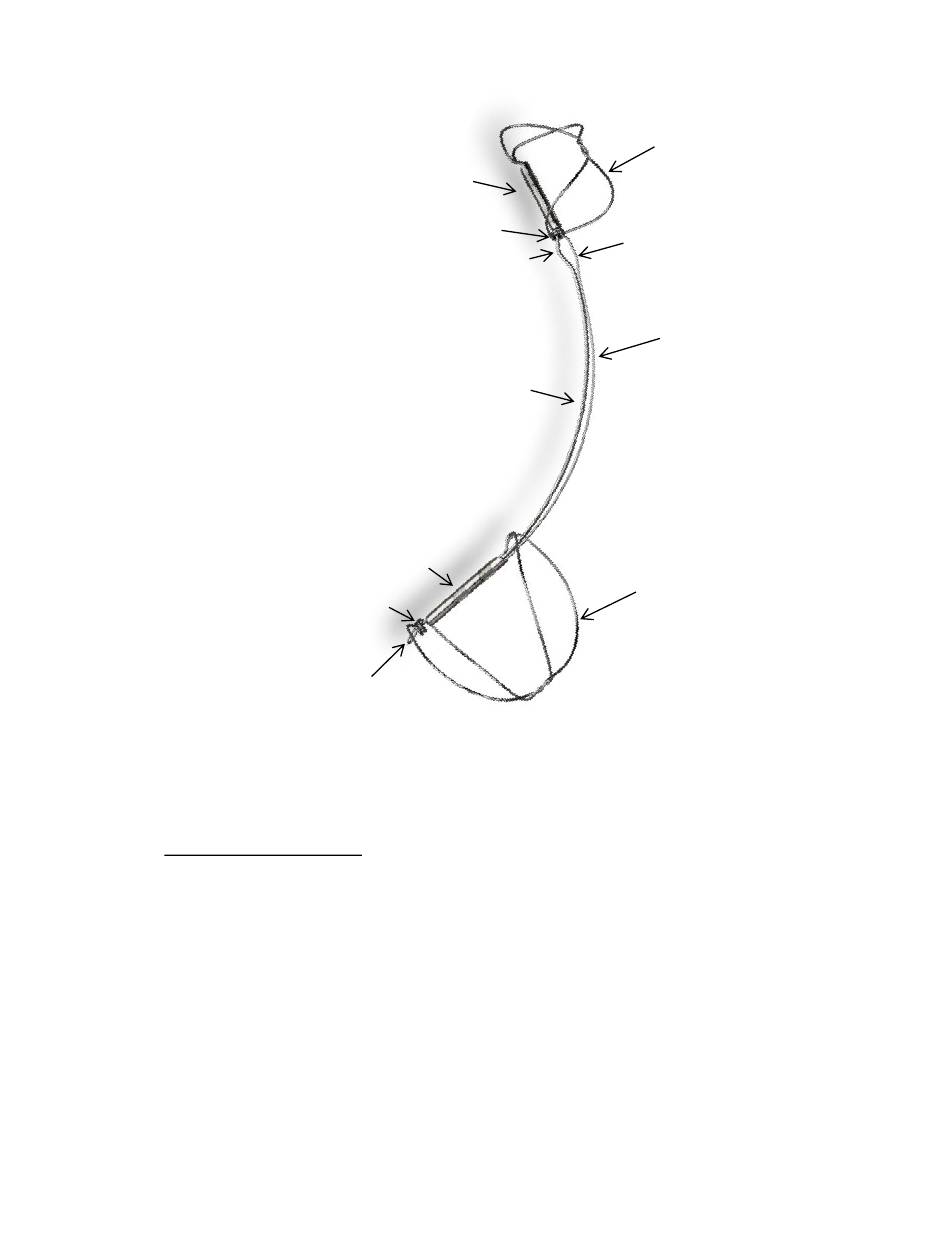

Ancrage distal (GVC)
Tube de sertissage distal
Œillet pour ancrage distal
Bosse de verrouilage
Bosse de diversion
Fil de verrouillage
Ruban connecteur
Tube de sertissage proximal
Ancrage proximal (SC)
Œillet pour ancrage proximal
Tête de flèche
Figure 1 : Image de l'implant CARILLON
• Système de pose
Cathéter de pose CMCS :
Le cathéter de pose facilite l'entrée par voie percutanée du cathéter de mesure, la fixation de
la cartouche, la pose de l'implant, l'engagement du mécanisme de verrouillage de l'ancrage
distal et le retrait de l'implant (si nécessaire).
Le cathéter de pose est composé d'une gaine en tresse métallique de polymère renforcé
avec un connecteur Luer en « Y » et supportera une pression d'injection maximale de
1 700 KPa (246 psi). Le bout de cathéter est radio-opaque. Le cathéter de pose est courbé à
l'extrémité distale et a un diamètre externe de 3,2 mm et une longueur efficace de 70 cm
(Figure 2). Le diamètre intérieur est de 2,5 mm et acceptera un fil-guide de 0,89 mm
(0,035 po) ou un outil de diagnostic avec un diamètre extérieur 7F (2,3 mm) ou un cathéter
béquillable.
Le port droit est utilisé pour l'avancement et le retrait de l'appareil de mesure ainsi que pour
l'introduction de l'implant. Le port de côté peut être utilisé pour l'injection d'un produit de
contraste radio-opaque.
®
LAB-1505-05AJ
Copyright © 2020 Cardiac Dimensions
, Inc. Tous droits réservés
Page 7 de 37
