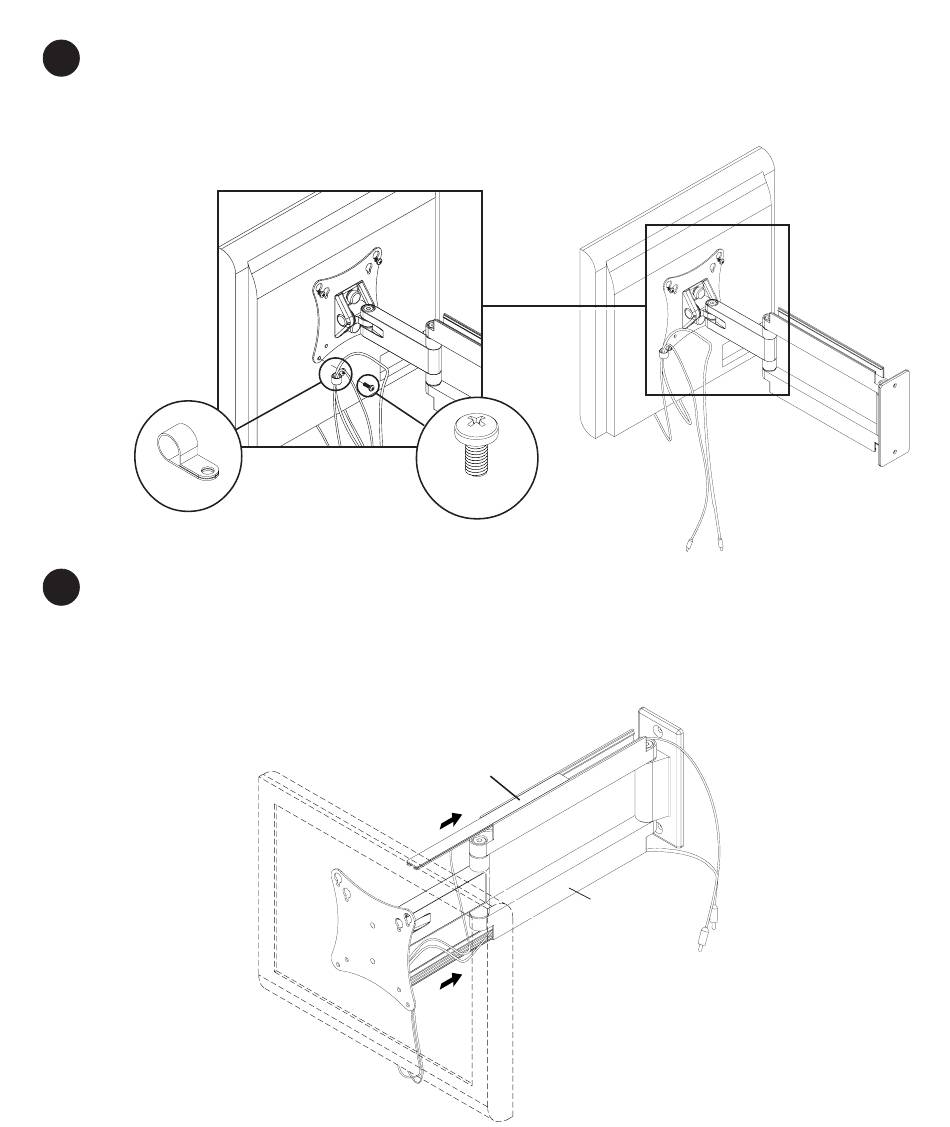

Pase los cables por el centro del clip de fijación de cables (E). Después fije el clip de fijación de cables (E) a la
4
placa adaptadora usando un tornillo M4 (F o G) como se muestra en el detalle 1. Apriete los cuatro tornillos (F o G).
Nota: Se agregó un clip de fijación de cables (E) para los cables adicionales. Si quiere usar el clip adicional (E),
quite el tornillo inferior del lado opuesto y repita este paso en el otro lado de la placa adaptadora.
E
Nota: Asegúrese de que los cables no queden muy cortos para que el brazo se pueda mover completamente.
5
Pase los cables por dentro de las ranuras del brazo del montaje del brazo de pared (A). Opcional: Pase el cable del
enchufe por un lado del soporte y los cables de señal por el otro lado para evitar que haya interferencia con la señal.
Asegure los cables en su lugar deslizando las cubiertas de los cables sobre el soporte. Es posible que tenga que
mover la pantalla para alcanzar mejor para mover las cubiertas de los cables.
detalle 1
F o G
CUBIERTAS DE
LOS CABLES
A
