Installation and Assembly:

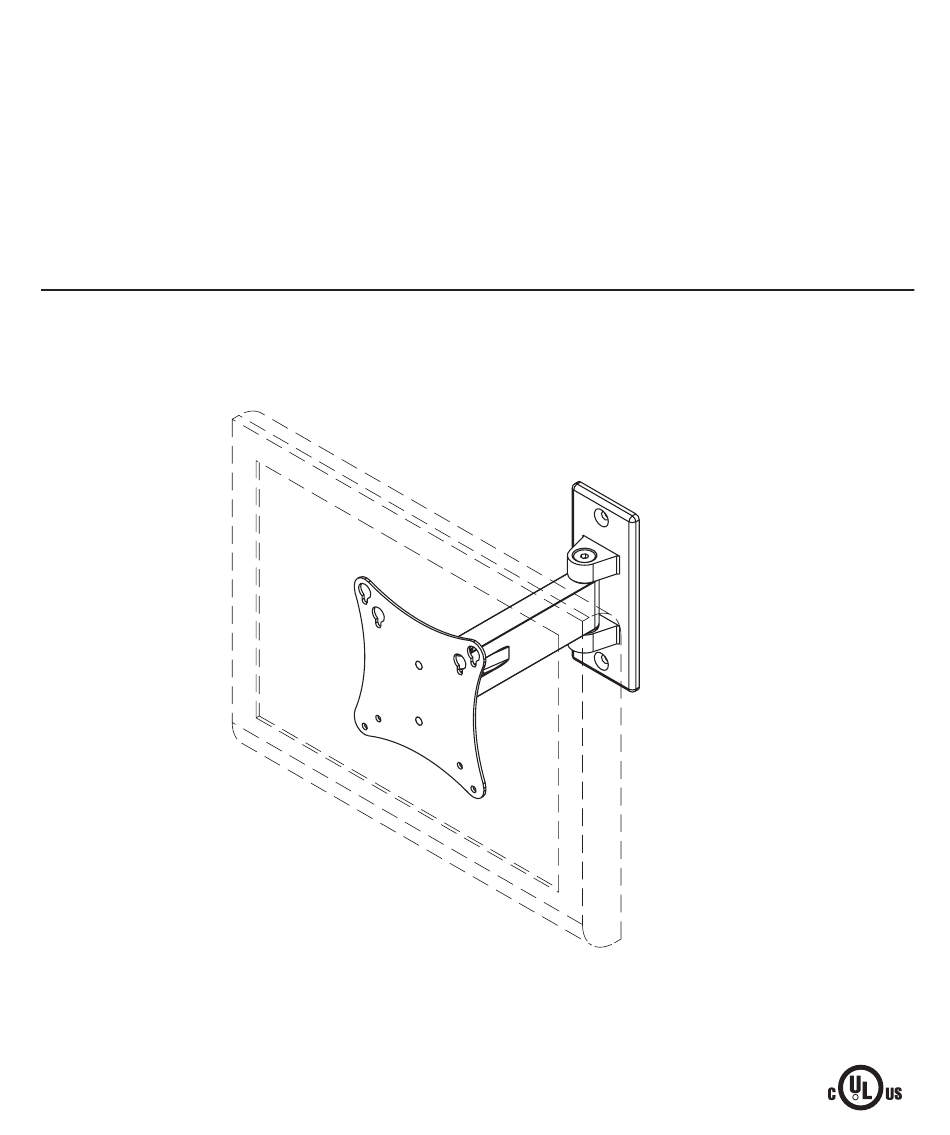

LCD Screen Long Pivot Wall Mount
Models: SP730P, SP730P-S, D-LPL-100, RTLPL-100S
Features:
• Fits 10" - 22" LCD screens
• Arm extends up to 6" from wall or folds flat to save space
®
• Supports screens with VESA
75 or 100 mounting holes
R
• Features ball joint at the screen for additional side-to-side swivel
and upward and downward tilt
Max UL Load Capacity: 25 lb (11.3 kg)
Publicité
Table des Matières
Manuels Connexes pour PEERLESS SP730P
Sommaire des Matières pour PEERLESS SP730P
- Page 1 Installation and Assembly: LCD Screen Long Pivot Wall Mount Models: SP730P, SP730P-S, D-LPL-100, RTLPL-100S Features: • Fits 10" - 22" LCD screens • Arm extends up to 6" from wall or folds flat to save space ® • Supports screens with VESA 75 or 100 mounting holes •...
-
Page 2: Tools Needed For Assembly
• Never mount this product to a metal stud wall construction unless the stud can be verified to be constructed of 25 gauge steel minimum, the drywall is 1/2" thick minimum and you obtain and use the Peerless accessory kit for metal studs. -
Page 3: Parts List
RTLPL-100S D-LPL-100 Parts List SP730P SP730P-S Description Qty. Part # Part # A wall arm 095-0383-B 095-0383-S B cord management clip 590-1264 590-2164 C 3/16" allen wrench 560-0071 560-0071 D #14 x 2-1/2" flat head wood screw 520-1202 520-2165 E Alligator® anchor... - Page 4 Installation to Wood Stud Wall WARNING • Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. Using a stud finder, locate and mark the edges of the wood stud used in mounting this product. Use of an edge to edge stud finder is highly recommended.
- Page 5 WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
- Page 6 WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Note: To add security, order ACC 918 for security *For screens with a screws.
- Page 7 Route cords through center of cord management clip (B). Next, attach cord management clip (B) to adapter plate using M4 screw (F or G) as shown in detail 1. Tighten all four screws (F or G). Note: An additional cord management clip (B) was added for additional cords. If you want to use this additional clip, remove the opposite bottom screw and repeat this step on opposite side of adapter plate.
- Page 8 OPTIONAL NOTE: Adjustment points (socket screws) are factory torqued for optimal performance. This factory torque setting is recommended to prevent the screen from slipping over time. If more or less tension is desired follow this optional step. You may not achieve optimal torque value if factory torque settings are adjusted. If more or less tension is desired in tilt mechanism, remove snap caps as shown in detail 2.
-
Page 9: Installation Et Assemblage
Installation et assemblage : Monture réglable pour fixation d’écran à cristaux liquides sur un mur/une armoire Modèles : SP730P, SP730P-S, D-LPL-100, RTLPL-100S Caractéristiques : • Convient aux écrans à cristaux liquides de 25 à 55 cm (10 à 22 po) •... -
Page 10: Outils Nécessaires Pour L'assemblage
AVERTISSEMENT ! • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’instructions. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 011+1+(708) 865-8870. -
Page 11: Liste Des Pièces
RTLPL-100S D-LPL-100 Liste des pièces SP730P SP730P-S Description QTÉ. Nº de PIÈCE Nº de PIÈCE A bras mural 095-0383-B 095-0383-S B clip à cordon 590-1264 590-2164 C clé hexagonale 3/16 po 560-0071 560-0071 D vis à bois à tête plate nº14 x 2 1/2 po... -
Page 12: Installation Sur Un Mur À Montants En Bois
Installation sur un mur à montants en bois AVERTISSEMENT ! • Assurez-vous que le mur pourra soutenir sans difficulté la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. À l’aide d’un localisateur de montants, repérez et marquez les bords des montants en bois utilisés pour monter ce produit. -
Page 13: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
AVERTISSEMENT ! • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 1 3/8 po dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... - Page 14 AVERTISSEMENT ! • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré. Remarque : Pour plus de sécurité, commandez les vis de sécurité...
- Page 15 Mettez les cordons au centre de la bride de cordons (B). Ensuite, fixez la bride de cordons (B) à la plaque d’adaptation à l’aide de vis M4 (F ou G) tel qu’illustré au détail 1. Serrez les quatre vis. Remarque : L’emballage comprend une bride de cordons additionnelle (B) pour y placer des cordons supplémentaires.
- Page 16 OPTIONNEL REMARQUE : Les points de réglage (vis à tête creuse) sont serrés à l’usine afin d’assurer une performance optimale. Ce couple de serrage d’usine est celui que nous recommandons pour empêcher l’écran de glisser au fil du temps. Si vous souhaitez augmenter ou diminuer la tension, suivez cette étape optionnelle. Vous risquez de ne pas obtenir un serrage optimal si les réglages d’usine sont modifiés.
-
Page 17: Características
Instalación y montaje: Soporte ajustable de pared o armario para pantalla LCD Modelos: SP730P, SP730P-S, D-LPL-100, RTLPL-100S Características: • Apto para pantallas LCD de 10" a 22" • El brazo se extiende hasta 6" de la pared o se pliega plano para ahorrar espacio •... -
Page 18: Herramientas Necesarias Para El Montaje
• La pantalla se debe unir al montaje para permitir la inclinación. ¡ADVERTENCIA! • No comience la instalación de su producto Peerless sin antes haber leído y comprendido las instrucciones y los avisos de precaución contenidos en esta hoja de instalación. Ante cualquier duda respecto a las instrucciones o avisos de precaución, llame al departamento de servicio al cliente de Peerless al 00+1+(708) 865-8870. -
Page 19: Lista De Piezas
RTLPL-100S D-LPL-100 Lista de piezas SP730P SP730P-S Descripción Cant. N° de pieza N° de pieza A brazo de pared 095-0383-B 095-0383-S B clip para fijar el cordón 590-1264 590-2164 C llave allen de 3/16" 560-0071 560-0071 D tornillo de cabeza plana para madera, #14 x 2-1/2"... -
Page 20: Instalación En Una Pared Con Montantes De Madera
Instalación en una pared con montantes de madera ¡ADVERTENCIA! • Asegúrese de que la pared es capaz de soportar con toda seguridad la carga combinada del equipo y todos los herrajes y componentes. Con la ayuda de un localizador de montantes, ubique y marque los bordes del montante de madera utilizado para el montaje de este producto. - Page 21 ¡ADVERTENCIA! • Cuando instale montajes de pared Peerless en bloques de hormigón de escorias, verifique que tiene un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalarlo en una parte sólida del bloque, generalmente a un mínimo de 1"...
- Page 22 ¡ADVERTENCIA! • Si los tornillos no pueden atornillarse tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la escuadra todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto. Nota: Para mayor seguridad, ordene ACC 918 para tornillos de seguridad.
- Page 23 Pase los cables por el centro del clip de fijación de cables (B). Después fije el clip de fijación de cables (B) a la placa adaptadora usando un tornillo M4 (F o G) como se muestra en el detalle 1. Apriete los cuatro tornillos (F o G). Nota: Se agregó...
- Page 24 OPTATIVO NOTA: Los puntos de ajuste (tornillos de cabeza hueca) son apretados en fábrica para tener un rendimiento óptimo. Esta torsión de fábrica se recomienda para prevenir que se deslice la pantalla con el tiempo. Si se desea mayor o menor tensión siga este paso opcional.
