PEERLESS SmartMount D-FPF-220 Installation Et Assemblage

Support mural plat universel smartmount pour écrans plats acl
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

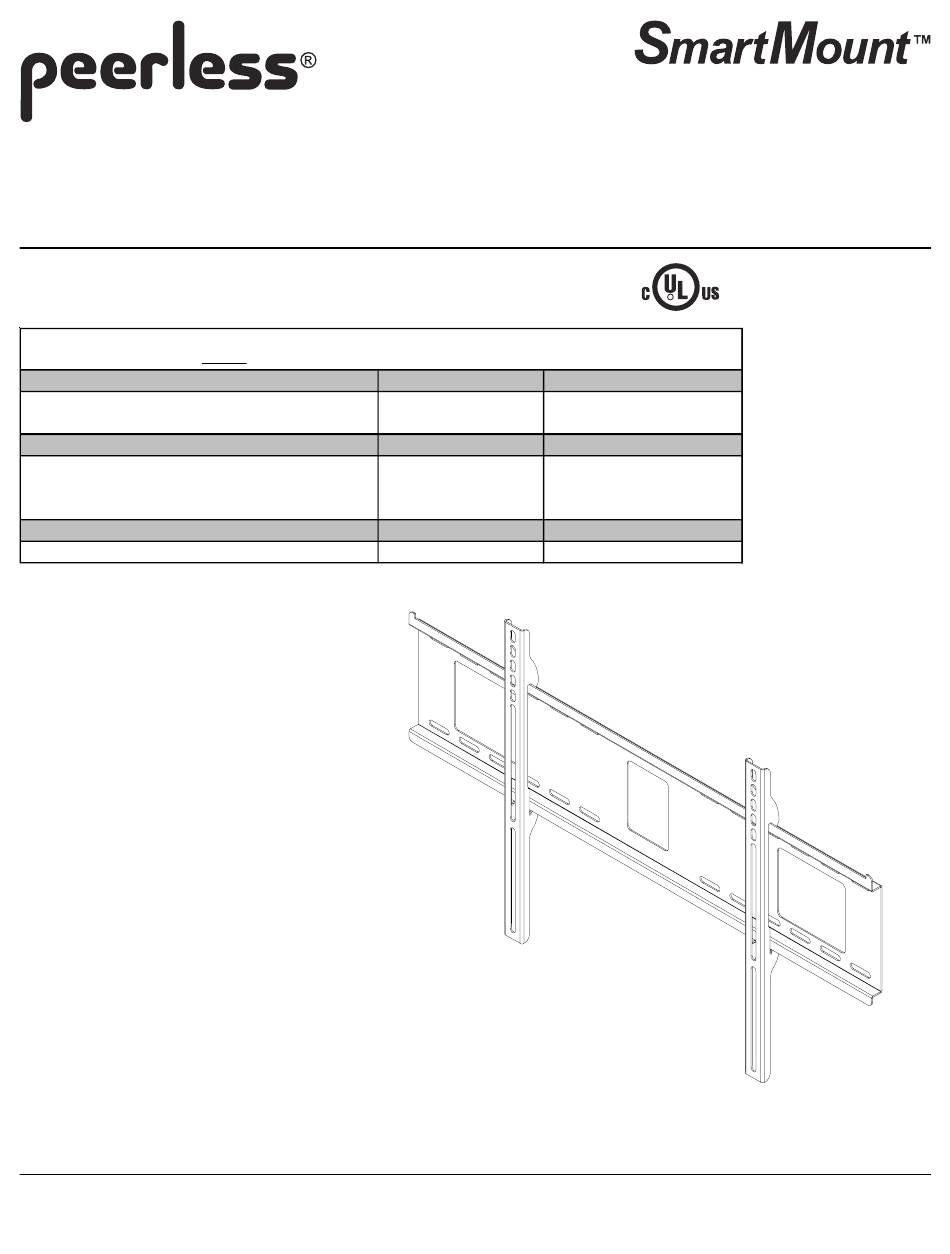

Installation and Assembly:

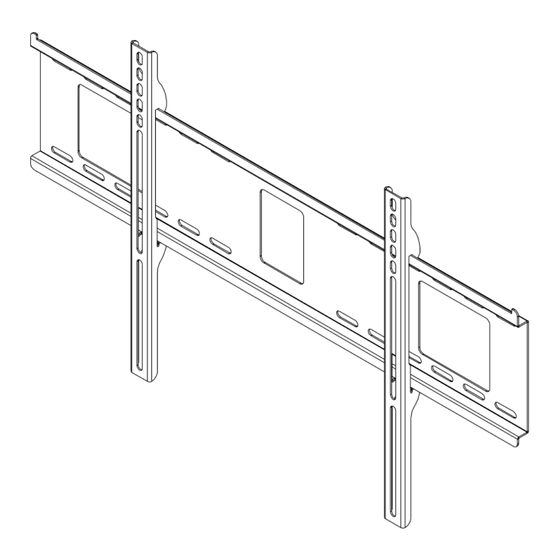

SmartMount™ Universal Flat Wall Mount
for LCD and Flat Panel Plasma Screens
Product is UL rated for screen size
range and load capacity
Model #
D-FPF-220, D-FPF-220S, SF640, SF640-S
SF640P, SF640P-S, RTFPF-220, RTFPF-220S
SF650, SF650-S, SF650P, SF650P-S
D-FPF-320, D-FPF-320S, SF660, SF660-S,
SF660P, SF660P-S, RTFPF-320, RTFPF-320I
RTFPF-320S, RTFPF-320SI
SF670, SF670-S, SF670P, SF670P-S
SF680, SF680-S, SF680P, SF680P-S
Features:
•
For flat panel screens
•
Ultra-slim design holds the screen flat against the wall
• Screen simply hooks onto the wall plate for quick and
easy installation
• Includes hardware for installation to wood studs,
concrete, and cinder block
*
NOTE: Most 42" and larger plasma screens may
not work with this mount. Use Mount Finder to
confirm compatibility.
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
per chart below
Screen Size Range Max. UL Load Capacity
23'' - 46''
32'' - 50''
32'' - 60''
42''- 71''
61''- 102''
R
*
150 lb (68kg)
175 lb (79kg)
200 lb (91kg)
250 lb (113kg)
350 lb (159kg)
Wall plate style varies depending on model
ISSUED: 01-06-06 SHEET #: 202-9080-6 09-25-07
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.

Publicité

Table des Matières
loading

Manuels Connexes pour PEERLESS SmartMount D-FPF-220

Sommaire des Matières pour PEERLESS SmartMount D-FPF-220

  • Page 1 Installation and Assembly: SmartMount™ Universal Flat Wall Mount for LCD and Flat Panel Plasma Screens This product is intended for use with UL Listed products and must be installed by a qualified professional installer. Product is UL rated for screen size range and load capacity per chart below Model #...

  • Page 2: Table Des Matières

    NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.

  • Page 3: Parts List

    Before you b egin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List Non-Security Security Black Silver Black Silver Description Qty. Part Number Part Number Part Number Part Number 200-1797 200-4797 200-1797 200-4797...

  • Page 4: Installation To Double Wood Stud Wall

    Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Page 5: Installation To Triple Wood Stud Wall

    Installation to Triple Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Page 6: Installation To Solid Concrete Or Cinder Block

    WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...

  • Page 7: Installing Adapter Brackets

    Installing Adapter Brackets Refer to Screen Compatibility Chart to determine the proper fasteners to use. To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the screen. Place screen face side down. If screen has knobs on the back, remove them to allow the adapter brackets to be attached. Place adapter brackets (BB or CC) on back of screen, align to holes, and center on back of screen as shown in figure 2.1.
  • Page 8 Repeat for remaining mounting holes, level brackets and tighten screws. NOTE: Spacers may not be used, depending upon the type of screen. If you have any questions, please call Peerless customer care at 1-800-865-2112 or visit our website at www.peerlessmounts.com/charts to locate your screen compatibility chart.
  • Page 9 BB or CC SAFETY/ SECURITY SCREWS DETAIL 1 fig 3.1 9 of 27 ISSUED: 01-06-06 SHEET #: 202-9080-6 09-25-07 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
  • Page 10 Instalación y montaje: SmartMount™ Montura Universal para Pared Plana para pantallas LCD de panel plano Este producto está clasificado por Underwriters Laboratories (UL) para utilizarse con pantallas dentro de las gamas de tamaños y de la capacidad de soportar carga ____ según lo indicado en la tabla que aparece continuación.
  • Page 11 NOTA: Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje. ADVERTENCIA • No comience la instalación de su producto Peerless sin antes leer y comprender las instrucciones y los avisos de precaución contenidos en esta hoja de instalación. Ante cualquier duda respecto a las instrucciones o avisos de precaución, llame al departamento de servicio al cliente de Peerless al 1-800-729-0307.

  • Page 12: Lista De Piezas

    Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. Las piezas podrían verse ligeramente diferentes a las ilustradas. Lista de piezas Sin tornillo de seguridad Con tornillo de seguridad Negro Plateado Negro Plateado Descripción Cant. Nº de pieza Nº...

  • Page 13: Instalación En Una Pared Con Montantes De Madera Dobles

    Instalación en una pared con montantes de madera dobles ADVERTENCIA • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso.

  • Page 14: Instalación En Una Pared Con Montantes De Madera Triples

    Instalación en una pared con montantes de madera triples ADVERTENCIA • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso.

  • Page 15: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias

    ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de...

  • Page 16: Instalación De Los Soportes Adaptadores

    Instalación de los soportes adaptadores Vea el Cuadro de compatibilidad de pantallas para determinar las fijaciones correctas que se deben usar. Para evitar rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que soporte el peso de la pantalla.
  • Page 17 NOTA: Es posible que no necesite usar los espaciadores, dependiendo del tipo de pantalla. Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-729-0307 o acceda a nuestra página Web en www.peerlessmounts.com/charts para ver la tabla de compatibilidad del modelo de su televisor.
  • Page 18 BB o CC TORNILLOS SEGURIDAD DETAIL 1 fig 3.1 18 of 27 ISSUED: 01-06-06 SHEET #: 202-9080-6 09-25-07 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
  • Page 19 Installation et assemblage : Support mural plat universel SmartMount™ pour écrans plats ACL Ce produit est évalué par l’Underwriter’s Laboratory (UL) pour la plage de dimensions d’écrans et la capacité de charge de______indiquées dans le tableau ci-dessous Plage de Capacité de charge dimensions Modèle nº...
  • Page 20 REMARQUE : Lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à...

  • Page 21: Liste Des Pièces

    Avant de comm encer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possib le que les pièces sem b lent légèrem ent différentes de celles illustrées ici. Liste des pièces Modèle non sécurisé Modèle antivol Noir Argent Noir...

  • Page 22: Installation Sur Un Mur À Doubles Montants En Bois

    Installation sur un mur à doubles montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

  • Page 23: Installation Sur Un Mur À Triples Montants En Bois

    Installation sur un mur à triples montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

  • Page 24: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer

    AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...

  • Page 25: Installation De Supports Adaptateurs

    Installation des supports adaptateurs Le Tableau de compatibilité d’écrans permet de déterminer quelles fixations utiliser. Pour éviter de rayer l’écran, placez un chiffon sur une surface plate et horizontale capable de soutenir le poids de l’écran. Placez l’écran sens dessus dessous. Si l’écran est muni de boutons à l’arrière, enlevez-les pour pouvoir fixer les supports adaptateurs.
  • Page 26 REMARQUE : Il n’est pas toujours nécessaire d’utiliser des entretoises, selon le type d’écran. Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-729-0307 ou visiter notre site Web au www.peerlessmounts.com/charts pour consulter le tableau de compatibilité avec l’écran.
  • Page 27 VIS DE SÉCURITÉ PLAN DÉTAILLÉ 1 fig 3.1 27 of 27 ISSUED: 01-06-06 SHEET #: 202-9080-6 09-25-07 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
