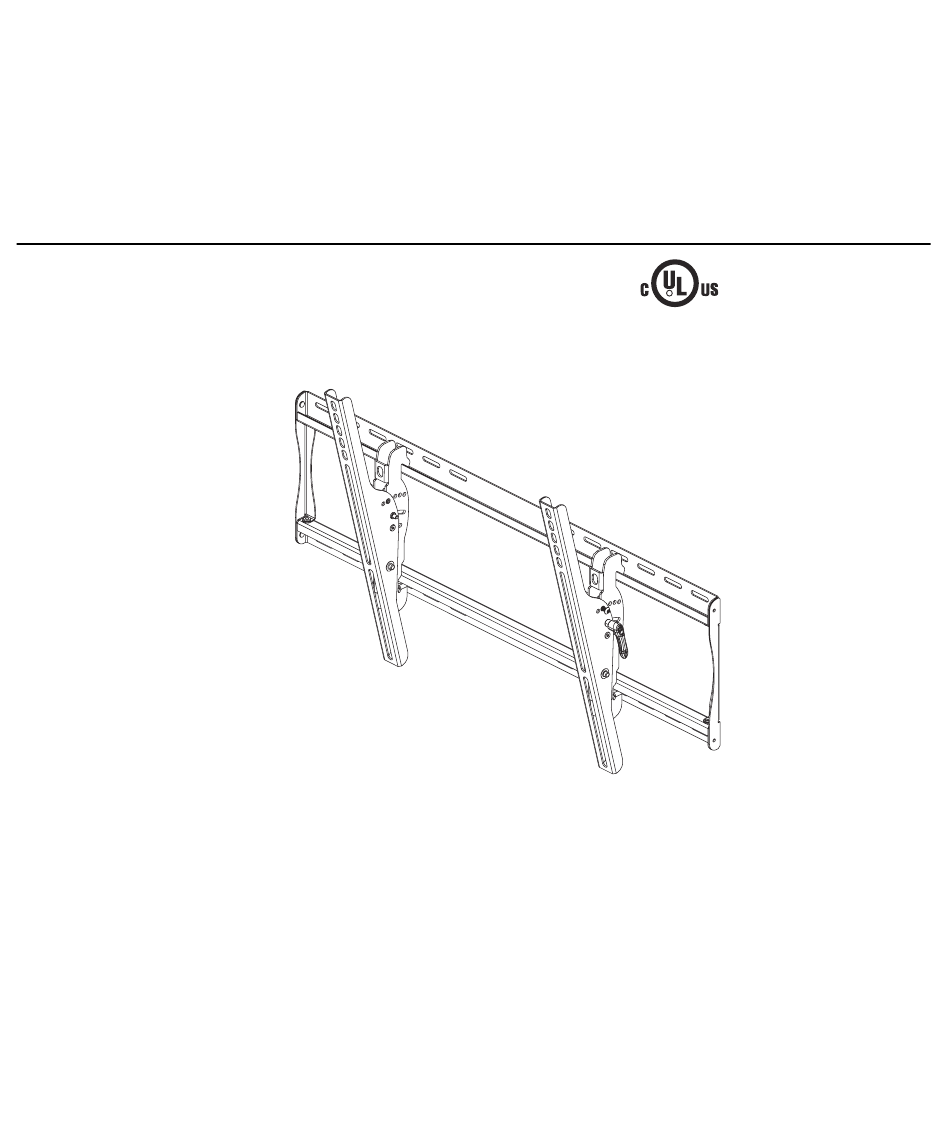

Installation and Assembly:
Smartmount
and Plasma Flat Panel Screens
Models: D-FPT2-320, D-FPT-320S,DFPT-420,
DFPT-420S, ST660, ST660-S, ST660P,
ST660P-S, RTFPT2-320, RTFPT2-320I,
RTFPT2-320S, RTFPT2-320SI
Features:
• Screen held only 2.6" from wall for a discreet installation
• Open wall plate design allows for additional wall access, increasing electrical access and cable management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy, and safe installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt
• One-touch tilt for effortless adjustment
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one easy motion.
• Easy grip handle locks the screens position into place
• Optional IncreLok feature offers fixed tilts at -5°, 0°, 5°, 10° and 15° increments
• Includes Sorted-For-You™ fastener pack for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 8" (depending on screen model) for perfect screen placement
• Available in Black and Silver

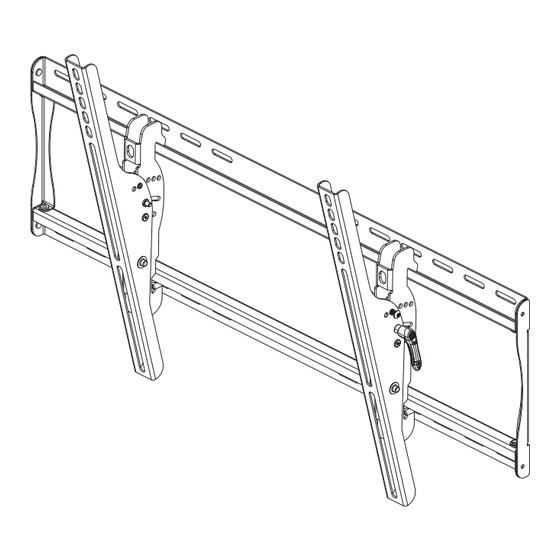

Universal Tilt Wall Mount for 37" to 60" LCD
®
This product is intended for use with UL
Listed products and must be installed by a
R
qualified professional installer.
Maximum UL Load Capacity: 200 lb (91kg)
Publicité
Chapitres
Table des Matières
Manuels Connexes pour PEERLESS Smartmount D-FPT2-320
Sommaire des Matières pour PEERLESS Smartmount D-FPT2-320
- Page 1 Installation and Assembly: Smartmount Universal Tilt Wall Mount for 37" to 60" LCD ® and Plasma Flat Panel Screens Models: D-FPT2-320, D-FPT-320S,DFPT-420, This product is intended for use with UL Listed products and must be installed by a DFPT-420S, ST660, ST660-S, ST660P, qualified professional installer.
-
Page 2: Table Des Matières
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112. -
Page 3: Parts List
Before you begin, make sure all parts shown are included with your product. Parts List Security Non-Security Black Silver Black Silver Description Qty. Part Number Part Number Part Number Part Number 201-1503 201-4503 201-1503 201-4503 wall plate 201-1470 201-4470 201-1469 201-4469 right adapter bracket 201-1472... - Page 4 Security Adapter Bracket Fasteners NOTE: The sorted-for-you™ fastener pack included was made specifically for your product and may not contain all components shown below. M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) (510-1079) (520-1064) (520-1050) M4 x 25 mm (4)
-
Page 5: Installation To Double Wood Stud Wall
Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 6: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 7: Installing Adapter Brackets
Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •... - Page 8 ADAPTER BRACKET (BB or CC) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/6 for a full screen compatibility chart for this mount.
-
Page 9: Mounting And Removing Flat Panel Screen
Mounting and Removing Flat Panel Screen WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel screen. & • Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten screws to 40 in. • lb (4.5 N.M.) maximum torque. - Page 10 Instalación y ensamblaje: Soporte universal de pared SmartMount con capacidad ® de inclinación para pantallas planas de 37" a 60" Modelos: D-FPT2-320, D-FPT-320S,DFPT-420, Este producto está inscripto en la Lista UL. Debe ser instalado por un instalador DFPT-420S, ST660, ST660-S, ST660P, profesional cualificado.
- Page 11 Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
-
Page 12: Lista De Piezas
Español Antes de comenzar, asegúrese de que todas las partes ilustradas estén con el producto. Lista de piezas Aseguradora No aseguradora de pieza negra de pieza plateada N. de pieza negra de pieza plateada Descripción Cantidad placa de pared 201-1503 201-4503 201-1503 201-4503... - Page 13 Español Sujetadores aseguradores para los soportes adaptadores Nota: El juego de fijaciones Sorted-for-You incluido con este producto fue hecho para su producto específicamente y es posible que no contenga todos los componentes que se muestran abajo. M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) (510-1079)
-
Page 14: Instalación En Una Pared Con Montantes De Madera Dobles
Español Instalación en una pared con montantes de madera dobles ADVERTENCIA • El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fije firmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación. -
Page 15: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para con- creto. -
Page 16: Instalación De Los Soportes Adaptadores
Español Instalación de los soportes adaptadores ADVERTENCIA • Apriete los tornillos de manera que los soportes adaptadores se fijen con firmeza. No los apriete con fuerza excesiva. Apretar los tornillos en exceso puede causarles daño por forzarlos y puede disminuir significativamente su fuerza de fijación y podría causar el desprendimiento de las cabezas de los tornillos. - Page 17 ADAPTADOR (BB o CC) Si tiene alguna pregunta, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
-
Page 18: Instalación Y Desinstalación De La Pantalla Plana
Instalación y desinstalación de la pantalla plana Español ADVERTENCIA • Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar los televisores de pantalla plana con más seguridad. • No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. - Page 19 Installation et montage: Support mural inclinable universel Smartmount pour ® écrans plats de 37 à 60 po Modèles: D-FPT2-320, D-FPT-320S,DFPT-420, Ce produit est homologué UL. Il doit être installé par u installateur DFPT-420S, ST660, ST660-S, ST660P, professionnel qualifié. ST660P-S, RTFPT2-320, RTFPT2-320I, RTFPT2-320S, RTFPT2-320SI Capacité...
- Page 20 Français AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 1-800-865-2112.
-
Page 21: Liste Des Pièces
Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces Sécurité Sans sécurité Référence des pièces Référence des pièces Référence des pièces Référence des pièces Description Qté noires argent noires argent 201-1503 201-4503 201-1503 201-4503 plaque murale... - Page 22 Français Fixations du support adaptateur avec sécurité Les fixations « sorted-for-you™ » ci-incluses ont été fabriquées spécialement pour votre produit et le paquet peut ne pas contenir tous les composants mentionnés ci-dessous. M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) (510-1079) (520-1064)
-
Page 23: Installation Sur Un Mur À Doubles Montants En Bois
Installation sur un mur à doubles montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 24: Installation Sur Du Béton Plein Ou Du Bloc De Béton
• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 25: Installation Des Supports Adaptateurs
Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière à ce que les supports adaptateurs tiennent solidement en place. N’exercez pas une force excessive. Un serrage excessif peut endommager les vis, réduire considérablement leur capacité de support et, éventuellement, faire tomber les têtes de vis. - Page 26 SUPPORT ADAPTATEUR (BB ou CC) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-729-0307 Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/6 pour obtenir un tableau de compatibilité complet pour ce support.
-
Page 27: Montage Et Démontage D'un Écran Plat
Montage et démontage d’un écran plat Français AVERTISSEMENT • Pour lever et positionner l’écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. • N’employez pas une force excessive pour serrer les vis. Un serrage excessif peut endommager le support.
