Installation and Assembly:
Paramount™ Tilt Mount for 10" to 37" LCD Screens
Model#
Screen size range
PT630
10" - 24" (25-61 cm)
PT632
10" - 37" (25-94 cm)

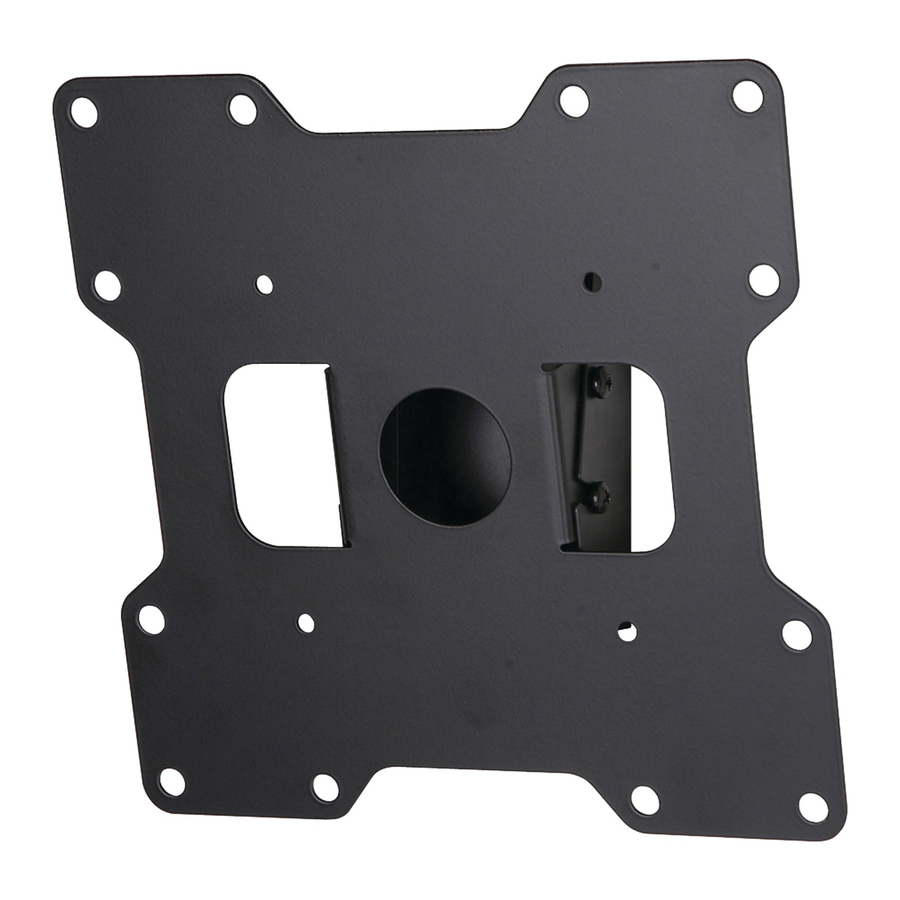

PT630

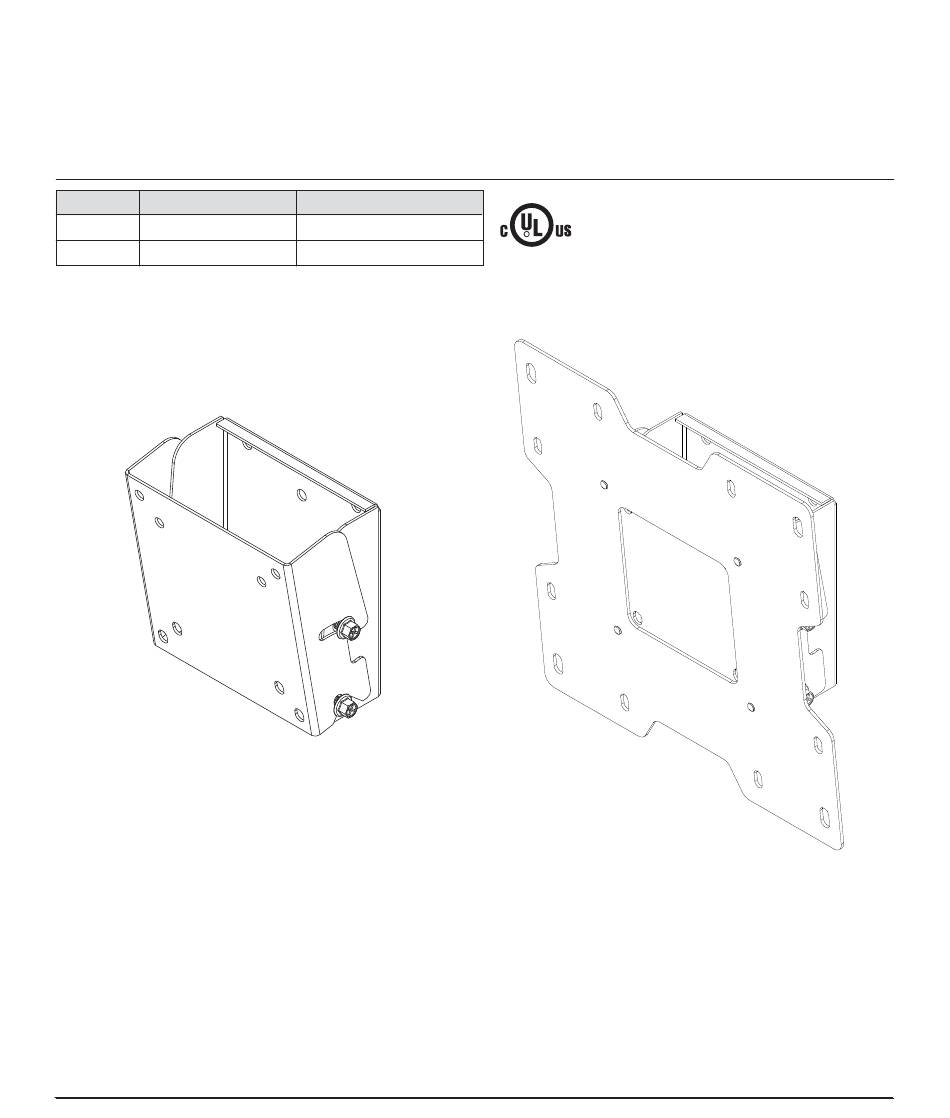

Features:
•
Screen adapter plate simply hooks onto the wall plate
for quick and easy installation
•
Adjustable up to 15° of forward tilt and up to -5°
backward tilt
•
Tilt angle can be locked with simple tightening of
mounting screws
•
Colors: Gloss Black
• Includes hardware for installation to wood studs,
concrete, and cinder block
Max UL Load Capacity
80 lb (36.3 kg)
115 lb (52.2 kg)
1 of 24
This product is intended for use with UL
Listed products and must be installed by a
R
qualified professional installer.
PT632
ISSUED: 11-19-07 SHEET #: 202-9245-1
