• Si los tornillos no pueden atornillarse tres vueltas completas en los insertos de la pantalla, o si los tornillos topan
fondo y la escuadra todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto.
Nota: Para mayor seguridad, ordene ACC 918 para
tornillos de seguridad. Refiérase a la hoja de
instrucciones de ACC 918 para instalar los tornillos
de seguridad.
2

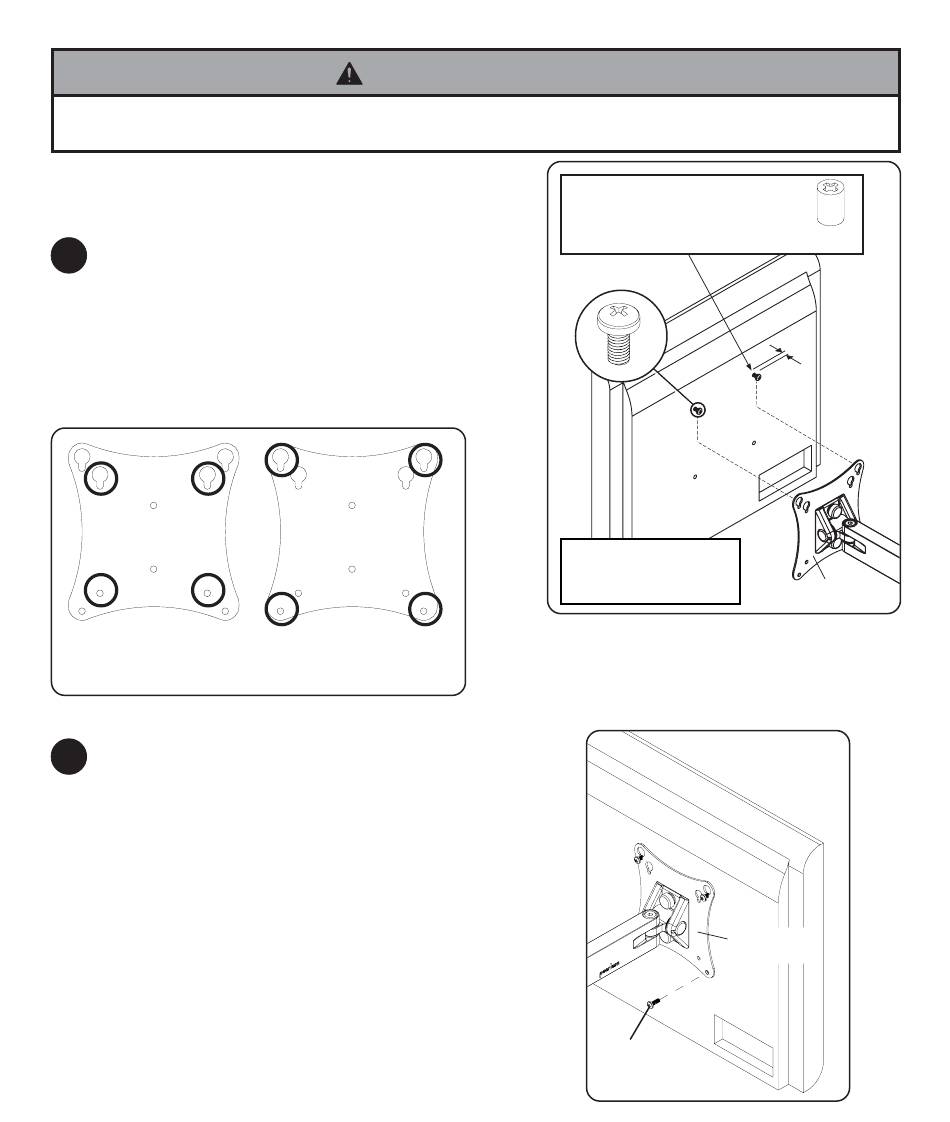

Coloque dos tornillos M4 x 2 mm (F) en los dos
agujeros superiores de la pantalla; deje
aproximadamente 1/4" de la rosca expuesta.
Enganche los tornillos en las ranuras de la placa
adaptadora como se indica en las figuras 2.1 y 2.2.
*Nota: Si la configuración de agujeros está en una
cavidad, coloque dos tornillos M4 x 20 mm (G) con
dos espaciadores de retención (H) en los dos
agujeros superiores como se indica "correcto".
EN EL CASO DE LA
CONFIGURACIÓN DE
MONTAJE DE VESA ® 75:
fig. 2.1
Coloque un tornillo M4 (F o G) a través del agujero
3
inferior de la placa adaptadora como se muestra en
la figura 3.1.
¡ADVERTENCIA!
EN EL CASO DE LA
CONFIGURACIÓN DE
MONTAJE DE VESA ® 100:
*En el caso de las pantallas que tienen la
configuración de agujeros en una
cavidad, los espaciadores (H) van entre
la placa adaptadora y la pantalla.
F
La pantalla puede verse
un poco diferente a la
ilustración.
fig. 2.2
F o G
fig. 3.1
H
1/4"
PLACA
ADAPTADORA
PLACA
ADAPTADORA
