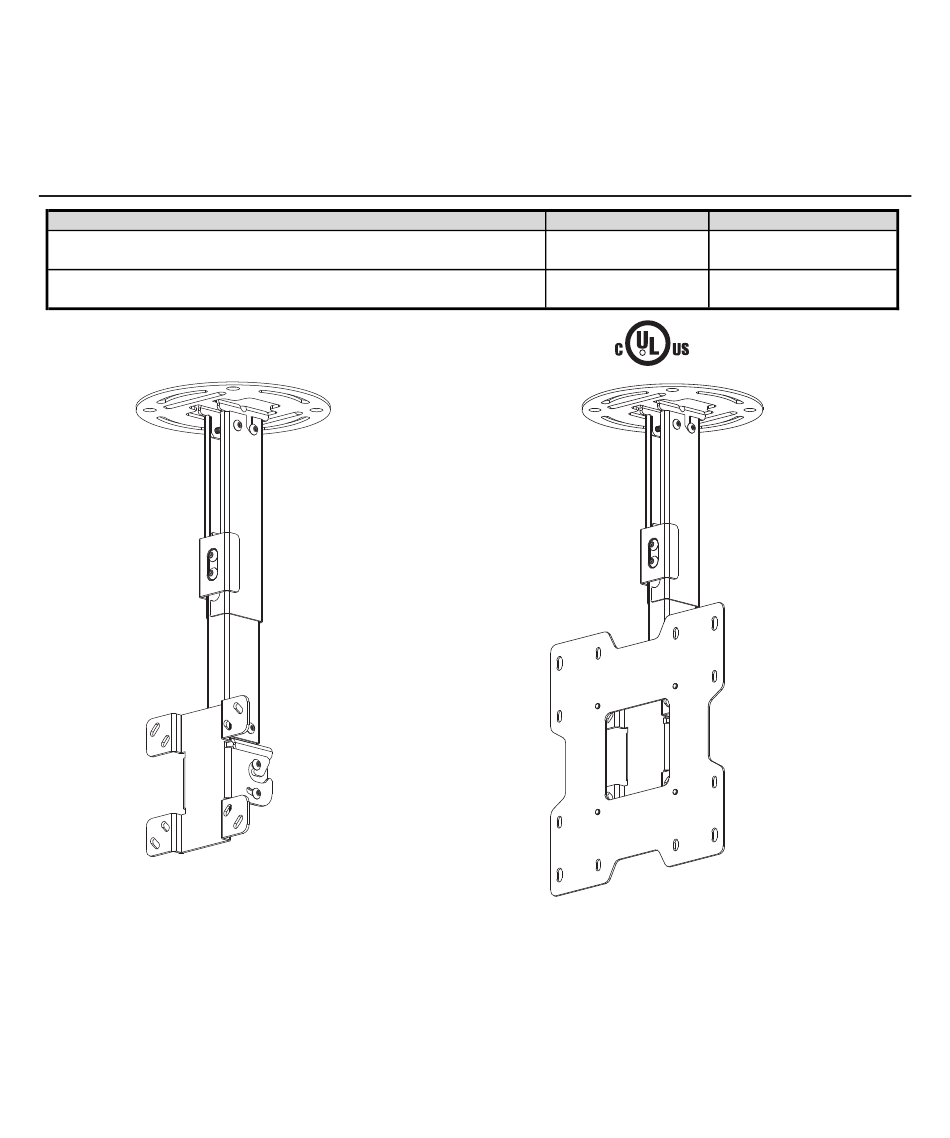

Installation and Assembly:

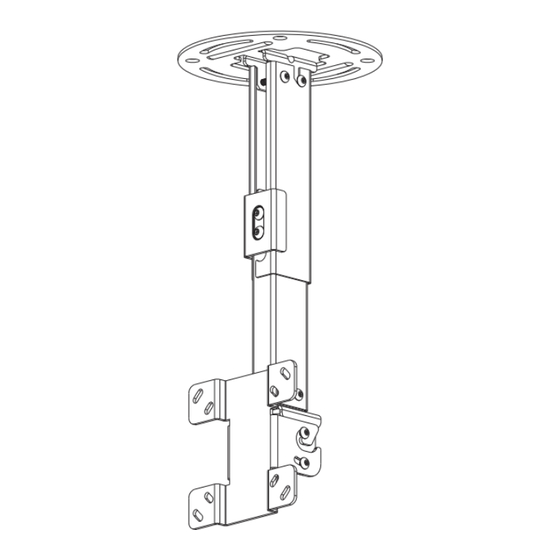

Paramount™ Ceiling Mount for LCD Screens
Models
PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W,
PC930C, PC930C-S, PC930C-W
PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W,
PC932C, PC932C-S, PC932C-W
Features:
• VESA® 75 / 100 / 200x100 / 200x200 compatible (based on model)
• Three adjustable extension lengths:
PC930A/PC932A models - 9.8" - 13.9"
PC930B/ PC932B models - 13.78" - 21.89"
PC930C/ PC932C models - 20.24" - 34.02"
• Adjustable tilt of +20/-5°
• 360° of mountable adjustment
• Internal cable management
• Safety catch designed into extension channels to ensure user and equipment safety
PC930 Series
Screen Size Range
Max UL Load Capacity
15" to 24"
15" to 37"
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.
R
PC932 Series
50 lb (22.7 kg)
80 lb (36.3 kg)

Publicité

Table des Matières
loading

Sommaire des Matières pour PEERLESS Paramount PC930A

  • Page 1 Installation and Assembly: Paramount™ Ceiling Mount for LCD Screens Models Screen Size Range Max UL Load Capacity PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W, 15" to 24" 50 lb (22.7 kg) PC930C, PC930C-S, PC930C-W PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W, 15" to 37" 80 lb (36.3 kg) PC932C, PC932C-S, PC932C-W This product is intended for use with UL...
  • Page 2: Table Des Matières

    Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.
  • Page 3: Parts List

    Before you begin, make sure all parts shown are included with your product. PC930A, PC930A-S, PC930A-W, PC932A, PC932A-S, PC932A-W, Parts List PC930B, PC930B-S, PC930B-W, PC932B, PC932B-S, PC932B-W, PC930C PC930C-S PC930C-W PC932C PC932C-S PC932C-W Part # Part # Part # Part # Part # Part # Description...
  • Page 4: Install Outer Channel To Ceiling Plate

    Part List Continued Parts may appear slightly different than illustrated. Install Outer Channel to Ceiling Plate Attach outer channel (B) to ceiling plate (A) using four M6 x 10 mm socket pin screws (K) as shown.
  • Page 5: Installation To Wood Joist

    Installation to Wood Joist Ceilings WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that ceiling plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Page 6: Installation To Concrete Ceilings

    Installation to Concrete Ceilings WARNING • Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor. • Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.
  • Page 7: Installing Inner Channel And Routing Cables

    Installing Inner Channel and Routing Cables Note: Be certain holes on inner channel (C) face in the same direction of opening on outer fig. 3.1 channel (B). fig. 3.2 Note: Cables must be removed from screen before routing through channels. If cables are not removable from screen, routing through channels is not an option.
  • Page 8: Attaching Mounting Plate To Screen With Vesa 75 Or 100 Mounting Pattern

    Attaching Mounting Plate to Screen with VESA 75 or 100 Mounting Pattern Note: For VESA 200 x 100 mm and 200 x 200 mm hole patterns, skip to step 6. WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail.
  • Page 9: Attaching Adapter Plate To Screen With Vesa 200 X 100 Or 200 X 200 Mounting Pattern

    Attaching Adapter Plate to Screen with VESA 200 x 100 or 200 x 200 Mounting Pattern Attach tilt bracket (F) to adapter plate (R) using four M5 x 6 mm screws (S) and four #10 washers (T) as shown. WARNING •...
  • Page 10: Adjusting Mount Extension

    Attaching Screen Guide hook slots of tilt bracket (F) onto M5 x 10 mm screws (J) in swivel/pivot bracket (E) as shown in figure 7.1. Thread two M5 x 10 mm screws (J) through tilt slot of tilt bracket (F) into swivel/pivot bracket (E) as shown in figure 7.2.
  • Page 11: Adjusting Screen

    Adjusting Screen If screws indicated are fully tightened, loosen screws half a turn to allow for adjusting tilt, swivel and roll. Adjust screen to the desired position and fully tighten screws. WARNING • Do not loosen adjustment screws to the point they become disengaged from the mount. Weight of the screen should be supported in case of accidental disengagement.
  • Page 12 Español Instalación y ensamblaje: Soporte de techo Paramount™ para pantallas LCD Gama de tamaño de Capacidad de carga Modelos las pantallas máxima de UL PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W, de 15" a 24" 50 lb (22.7 kg) PC930C, PC930C-S, PC930C-W PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W, de 15"...
  • Page 13 Bloque de hormigón de escorias Ninguno Montante de metal No lo instale excepto con el juego de accesorios de Peerless para montantes de metal. Llame a Servicio al Cliente para pedir el juego de accesorios de Peerless para montantes de metal.
  • Page 14: Lista De Piezas

    Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. PC930A, PC930A-S, PC930A-W, PC932A, PC932A-S, PC932A-W, Lista de piezas PC930B, PC930B-S, PC930B-W, PC932B, PC932B-S, PC932B-W, PC930C PC930C-S PC930C-W PC932C PC932C-S PC932C-W N.o de pieza N.o de pieza N.o de pieza N.o de pieza...
  • Page 15: Instalación Del Riel Exterior En La Placa De Techo

    Español Lista de piezas - continuación Las piezas pueden verse un poco distintas a la ilustración. Instalación del riel exterior a la placa de techo Fije el riel exterior (B) a la placa de techo (A) usando cuatro tornillos pasadores de cabeza hueca de M6 x 10 mm (K), como se muestra.
  • Page 16 Español Instalación en paredes con vigas de madera ADVERTENCIA • El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes. • Apriete los tornillos de madera de manera que la placa de techo se fije firmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación.
  • Page 17: Instalación En Techos De Concreto

    Español Instalación en techos de concreto ADVERTENCIA • El concreto tiene que tener una densidad mínima de 2,000 psi. Es posible que un concreto de menos densidad no sostenga el anclaje para concreto. • Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes.
  • Page 18: Instalación Del Riel Interior Y Colocación De Los Cables

    Español Instalación del riel interior y colocación de los cables Nota: Asegúrese de que los agujeros del riel interior (C) se orienten en la misma dirección fig. 3.1 que la abertura del riel exterior (B). Nota: Tiene que quitar los cables de la fig.
  • Page 19: Fijación De La Placa De Montaje A Pantallas Con Configuraciones De Montaje Vesa

    Español Fijación de la placa de montaje a pantallas con configuraciones de ® montaje VESA 75 ó 100 Nota: En el caso de las configuraciones de montaje VESA ® 200 x 100 y 200 x 200, pase al paso 6. ADVERTENCIA •...
  • Page 20: Fijación De La Placa Adaptadora A Pantallas Con Configuraciones De Montaje Vesa

    Español Fijación de la placa adaptadora a pantallas con configuraciones de montaje VESA ® 200 x 100 ó 200 x 200 Fije el soporte inclinable (F) a la placa adaptadora (R) usando cuatro tornillos de M5 x 6 mm (S) y cuatro arandelas N.
  • Page 21: Instalación De La Pantalla Plana

    Español Instalación de la pantalla plana Deslice las ranuras de enganche del soporte inclinable (F) sobre los tornillos de M5 x 10 mm (J) del soporte giratorio / rotatorio (E), como se muestra en la figura 7.1. Enrosque dos tornillos de M5 x 10 mm (J) a través la ranura de inclinación del soporte inclinable (F), como se muestra en la figura 7.2.
  • Page 22: Ajuste De La Pantalla

    Español Ajuste de la pantalla Si los tornillos indicados están apretados al máximo, afloje los tornillos media vuelta para poder ajustar la inclinación, el giro y la rotación. Coloque la pantalla en la posición deseada y apriete los tornillos al máximo. ADVERTENCIA •...
  • Page 23 Français Installation et montage : Support de plafond Paramount™ pour écrans ACL Plage de dimensions Capacité de charge Modèles PC930A, PC930A-S, PC930A-W, PC930B, PC930B-S, PC930B-W, 15 à 24 po 50 lb (22.7 kg) PC930C, PC930C-S, PC930C-W PC932A, PC932A-S, PC932A-W, PC932B, PC932B-S, PC932B-W, 15 à...
  • Page 24 Béton plein Aucune Bloc de béton de mâchefer Aucune Montant métallique Ne fixer qu’avec le kit d’accessoires Peerless pour montants métalliques Adressez-vous au service clientèle pour vous procurer le kit d’accessoires Peerless pour montants métalliques. Brique Adressez-vous au service clientèle Autre, ou vous n’êtes pas sûr ? Adressez-vous au service clientèle...
  • Page 25: Liste Des Pièces

    Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. PC930A, PC930A-S, PC930A-W, PC932A, PC932A-S, PC932A-W, Liste des pièces PC930B, PC930B-S, PC930B-W, PC932B, PC932B-S, PC932B-W, PC930C PC930C-S PC930C-W PC932C PC932C-S PC932C-W Pièce no Pièce no Pièce no Pièce no Pièce no Pièce no...
  • Page 26: Installation Du Rail Extérieur À La Plaque De Plafond

    Français Liste des pièces (suite) Les pièces peuvent différer légèrement de l’illustration. Installation du rail extérieur à la plaque de plafond Fixez le rail extérieur (B) à la plaque de plafond (A) à l’aide de quatre vis à tête creuse M6 x 10 mm (K) comme illustré.
  • Page 27 Français Installation sur des plafonds à solives en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support peut soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés. • Serrez les vis à bois pour que la plaque de plafond tienne solidement en place, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
  • Page 28: Installation À Un Plafond En Béton

    Français Installation à un plafond en béton AVERTISSEMENT • Le béton doit avoir une densité minimale de 2000 psi. Un béton de densité moindre risquerait de ne pas retenir un ancrage de béton. • Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.
  • Page 29: Installation Du Rail Intérieur Et Cheminement Des Câbles

    Français Installation du rail intérieur et cheminement des câbles Remarque : Veillez à ce que les trous du rail intérieur (C) soient orientés dans le même sens fig. 3.1 que l’ouverture située sur le rail extérieur (B). Remarque : On doit retirer les câbles de l’écran fig.
  • Page 30: Fixation De La Plaque De Montage À Un Écran Compatible À La Norme De Montage Vesa 75 Ou 100

    Français Fixation de la plaque de montage à un écran compatible à la norme de montage VESA 75 ou 100 Remarque : Pour les configurations de trous VESA 200 x 100 mm et 200 x 200 mm, passez à l’étape 6. AVERTISSEMENT •...
  • Page 31: Fixation De La Plaque D'adaptation À Un Écran Compatible À La Norme De Montage Vesa 200 X 100 Ou 200 X 200

    Français Fixation de la plaque d’adaptation à un écran compatible à la norme de montage VESA 200 x 100 ou 200 x 200 Fixez le support inclinable (F) à la plaque d’adaptation (R) à l’aide de quatre vis M5 x 6 mm (S) et de quatre rondelles n 10 (T) comme illustré.
  • Page 32: Réglage De L'extension Du Support

    Français Fixation de l’écran Guidez les fentes recourbées du support inclinable (F) sur les vis M5 x 10 mm (J) du support pivotant (E) comme illustré à la figure 7.1. Insérez deux vis M5 x 10 mm (J) dans la fente d’inclinaison du support inclinable (F), puis dans le support pivotant (E), comme illustré...
  • Page 33: Réglage De L'écran

    Français Réglage de l’écran Si les vis indiquées sont complètement resserrées, desserrez-les d’un demi-tour pour régler l’inclinaison, l’orientation et le pivotement latéral. Réglez la position de l’écran et resserrez complètement les vis. AVERTISSEMENT • Ne pas desserrer les vis de réglage au point où elles se détachent du support. On doit supporter le poids de l’écran si les vis se détachent accidentellement.
