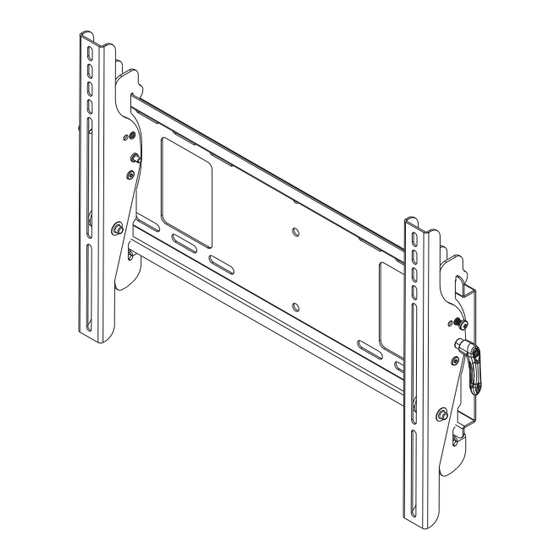

Installation and Assembly:
Universal Tilt Wall Mounts for 23" - 46"* (58 - 117 cm)
Flat Panel Displays
Model: PT640
U L
C
US
©
Max Load Capacity:
150 lb (68kg)
Features:
• For 23" to 46"* (58 - 117 cm) fl at panel displays
• Universal mount fi ts displays with mounting hole patterns up to 446 x 329mm (17.54"W x 12.94"H)
• Display held only 2.57" (65mm) from wall for a discreet installation
• Wide open wall plate design allows for total acces and a wide array of cable management options
• Universal display mounting brackets hook onto the wall plate for quick, easy and safe installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one easy motion.
• Easy locking handle locks the displays position into place without the use of tools
• Optional IncreLok™ feature offers fi xed tilts at -5°, 0°, 5°, 10° and 15° increments
• Includes Sorted-For-You™ fastener packs for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 6" (152mm) (depending on display model) for perfect display placement
*NOTE: Most 42" (107 cm) and larger displays
may not be compatible with this mount. Use Mount
Finder to confi rm compatibility.
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
ISSUED: 10-31-07 SHEET #: 202-9242-6 04-09-11
