INSTALLATION
 Type à 5 boulons (avec rondelle-frein)

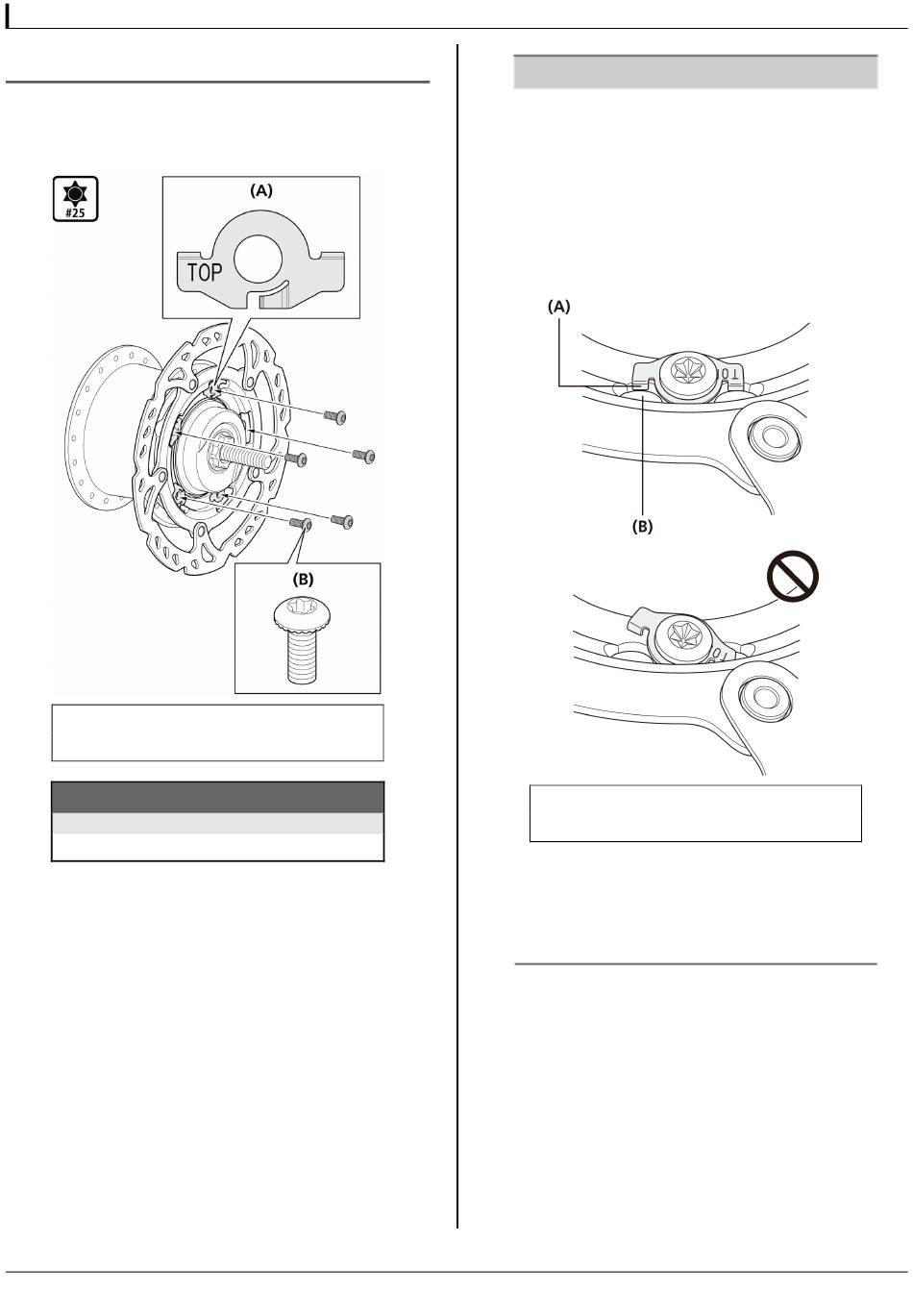

1.
Montez le disque de frein à disque et les rondelles-freins
du disque de frein à disque sur le moyeu et serrez-les
avec les boulons.
(A) Rondelle-frein
(B) Boulon de fixation du disque de frein à disque
Couple de serrage
Hexalobulaire [n° 25]
2 - 4 N·m
 Placez les rondelles-freins de sorte que le repère "TOP"
soit visible.
 Assurez-vous que les pièces accrochées de la ron-
delle-frein sont bien coincées sur les encoches dans le
disque de frein à disque et serrez-les sur la rondelle-frein
avec le boulon de fixation du disque de frein à disque.
Si la rondelle est serrée alors que les pièces accrochées
reposent sur la surface du disque de frein à disque,
la rondelle et ses pièces accrochées se déformeront.
(A) Pièce accrochée de la rondelle
(B) Encoche dans le disque de frein à disque
 Les rondelles-freins ne peuvent pas être réutilisées.
Utilisez toujours des rondelles-freins neuves lorsque
vous installez/réinstallez le disque de disque de frein.
 Utilisez les boulons de montage correspondant au
disque de frein à disque.
23
REMARQUE
