Câblage
2-2-6 Conformation à la directive CE

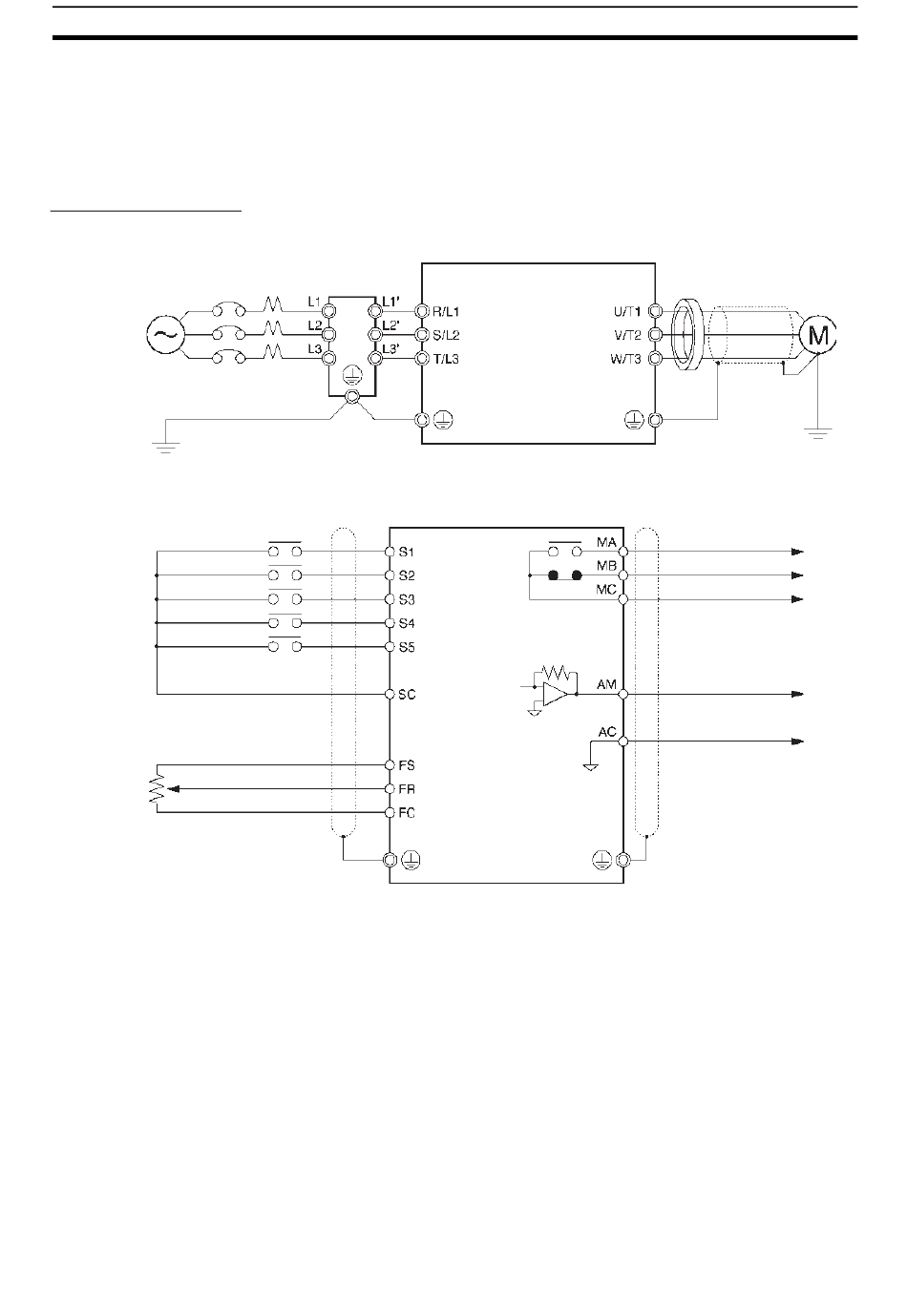

Connexion standard

Bornes du circuit principal
MCCB
Triphasé 200 Vc.a.
Monophasé 200 Vc.a.
Triphasé 400 Vc.a.
Bornes du circuit de contrôle
Avant/arrêt
Entrée multifonction 1 (S2)
Entrée multifonction 2 (S3)
Entrée multifonction 3 (S4)
Entrée multifonction 4 (S5)
Commun d'entrée
de séquence
Alimentation de fréquence
de référence à +12 V
Entrée de fréquence de référence
Potentiomètre
FREQ
Commun de fréquence de référence
(2 kΩ, 1/4 W min.)
Remarque Les signaux d'E/S peuvent être raccordés à un seul câble blindé.
La description ci-dessous indique la méthode de câblage du variateur
conformément aux exigences de la directive CE. Si ces exigences ne sont pas
respectées, le matériel englobant le variateur nécessite une homologation
supplémentaire.
Filtre
antiparasite
Chapitre 2-2
Noyau à collier
Sortie de contact
NO
NF
Commun
Sortie console analogique
Commun de sortie
console analogique
