Câblage
2-2-3

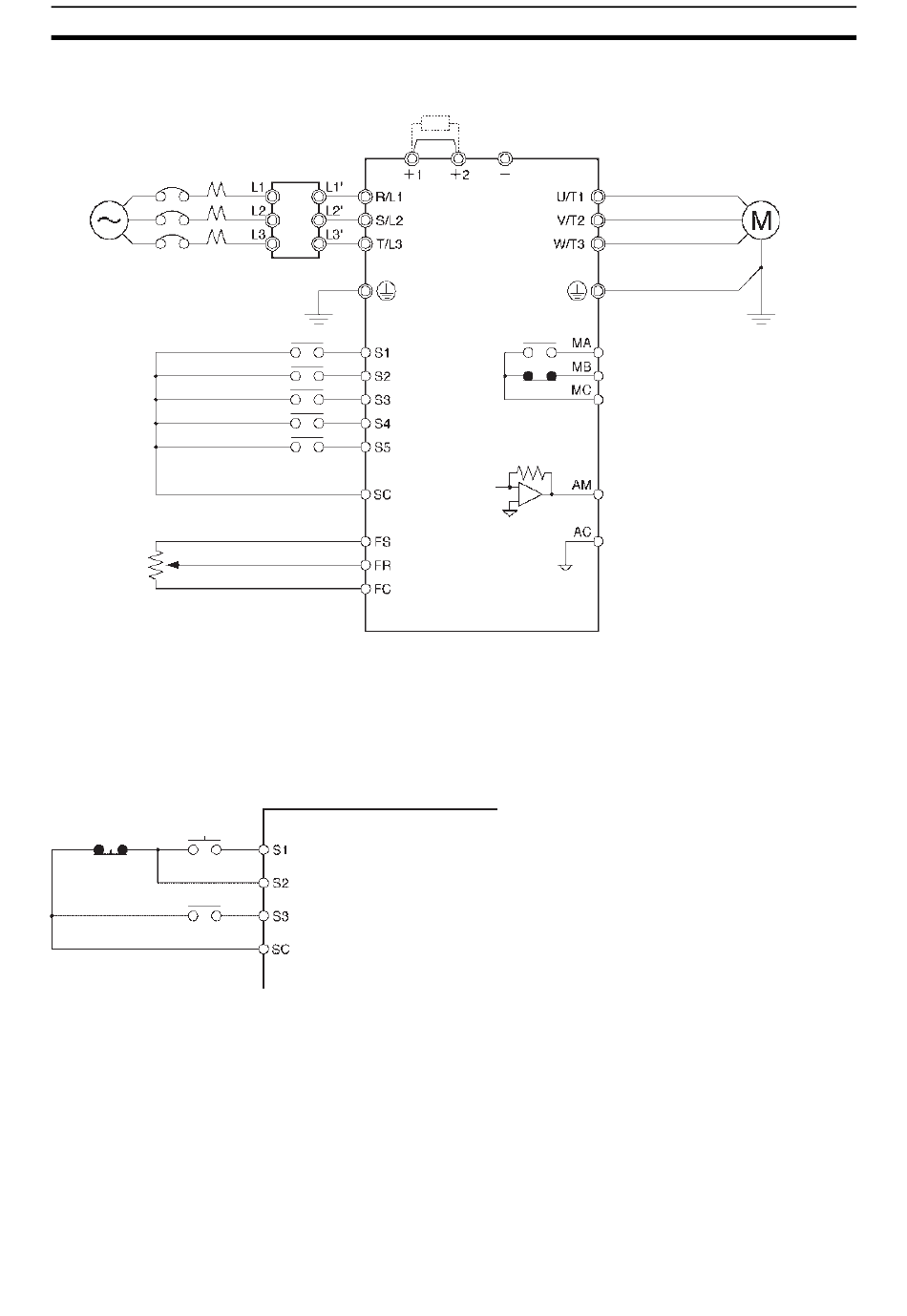

Connexions standard

Triphasé 200 Vc.a.
Monophasé 200 Vc.a.
(voir remarque 1)
Triphasé 400 Vc.a.
Avant/arrêt
Entrée multifonction 1 (S2)
Entrée multifonction 2 (S3)
Entrée multifonction 3 (S4)
Entrée multifonction 4 (S5)
Commun d'entrée de séquence
Alimentation de fréquence
de référence 20 mA à +12 V
Entrée de fréquence de référence
Potentiomètre
FREQ
Commun de fréquence de référence
(2 kΩ, 1/4 W min.)
Remarque
Exemple de connexions de séquence à 3 fils
Commutateur Commutateur
d'arrêt d'exécution
(NF) (NO)
Commutateur de direction
Remarque
16
Bobine
de réactance c.c.
(en option)
Filtre antiparasite
1. Connectez le courant monophasé 200 Vc.a. aux bornes R/L1 et S/L2 du
CIMR-J7AZB_.
2. La résistance de freinage ne peut pas être connectée car aucun transistor
de freinage n'est incorporé.
Entrée d'exécution (exécution avec les
commutateurs d'arrêt et d'exécution fermés)
Entrée d'arrêt (arrêt avec le commutateur d'arrêt
Référence avant/arrêt (avant avec le commutateur de direction
ouvert et arrière avec le commutateur de direction fermé)
Commun d'entrée de séquence
Réglez le paramètre n37 pour l'entrée de séquence à 3 fils.
Chapitre 2-2
Sortie de contact multifonction
NO
NF
Commun
Sortie console analogique
Commun de sortie console analogique
