Configuration optionnelle

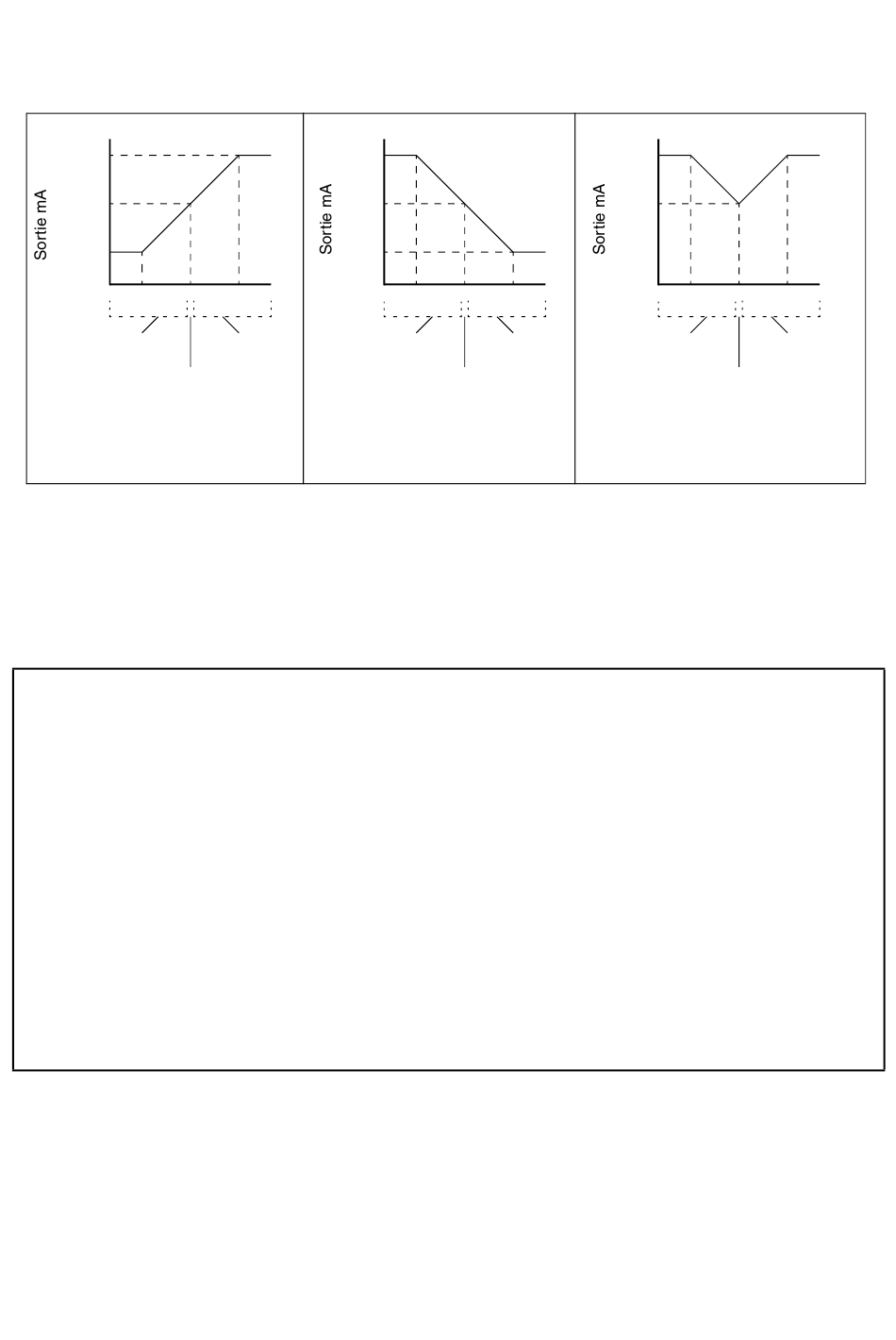

Figure 8-2 Effet du sens d'écoulement sur la sortie analogique : débit à 4 mA < 0
20
12
4
–x
Ecoulement
(1)
inverse
Débit nul
Paramètre Sens d'écoulement :
• Normal
Réglage d'échelle de la sortie mA :
• Valeur à 20 mA = x
• Valeur à 4 mA = –x
• –x < 0
Pour régler l'échelle des sorties analogiques,
voir la section 6.5.2.
Exemple 1
78
20
12
0 x
Ecoulement
(2)
normal
Paramètre Sens d'écoulement :
• Inverse
• Invers. numérique (normal)
(1) Le fluide s'écoule dans le sens opposé à la flèche qui est gravée sur le capteur.
(2) Le fluide s'écoule dans le même sens que la flèche qui est gravée sur le capteur.
Configuration :
• Paramètre « Sens d'écoulement » = Normal
• Sortie analogique : 4 mA = 0 kg/h ; 20 mA = 100 kg/h
(Voir le premier graphique à la figure 8-1)
Dans ce cas :
• Si le débit est nul, la sortie est à 4 mA. Si le fluide s'écoule dans la
direction opposée à la flèche du capteur, la sortie sature à 3,8 mA.
• Si le fluide s'écoule dans la même direction que la flèche du capteur,
le niveau de la sortie analogique varie entre 4 mA et 20 mA
proportionnellement à la valeur absolue du débit jusqu'à 100 kg/h.
• Si le fluide s'écoule dans la même direction que la flèche du capteur
et que la valeur absolue du débit est égale ou supérieure à
100 kg/h, le niveau de la sortie analogique continue de varier
proportionnellement au débit jusqu'à 20,5 mA, puis sature à
20,5 mA si le débit continue à augmenter.
4
–x 0 x
Ecoulement Ecoulement
(1) (2)
inverse normal
Débit nul
Transmetteur Micro Motion
20
12
4
–x 0
Ecoulement Ecoulement
(1)
inverse normal
Débit nul
Paramètre Sens d'écoulement :
• Valeur absolue
• Bidirectionnel
• Invers numér. (bidirectionnel)
®
Modèle 2400S à sorties standard
x
(2)
