Diagnostic des pannes

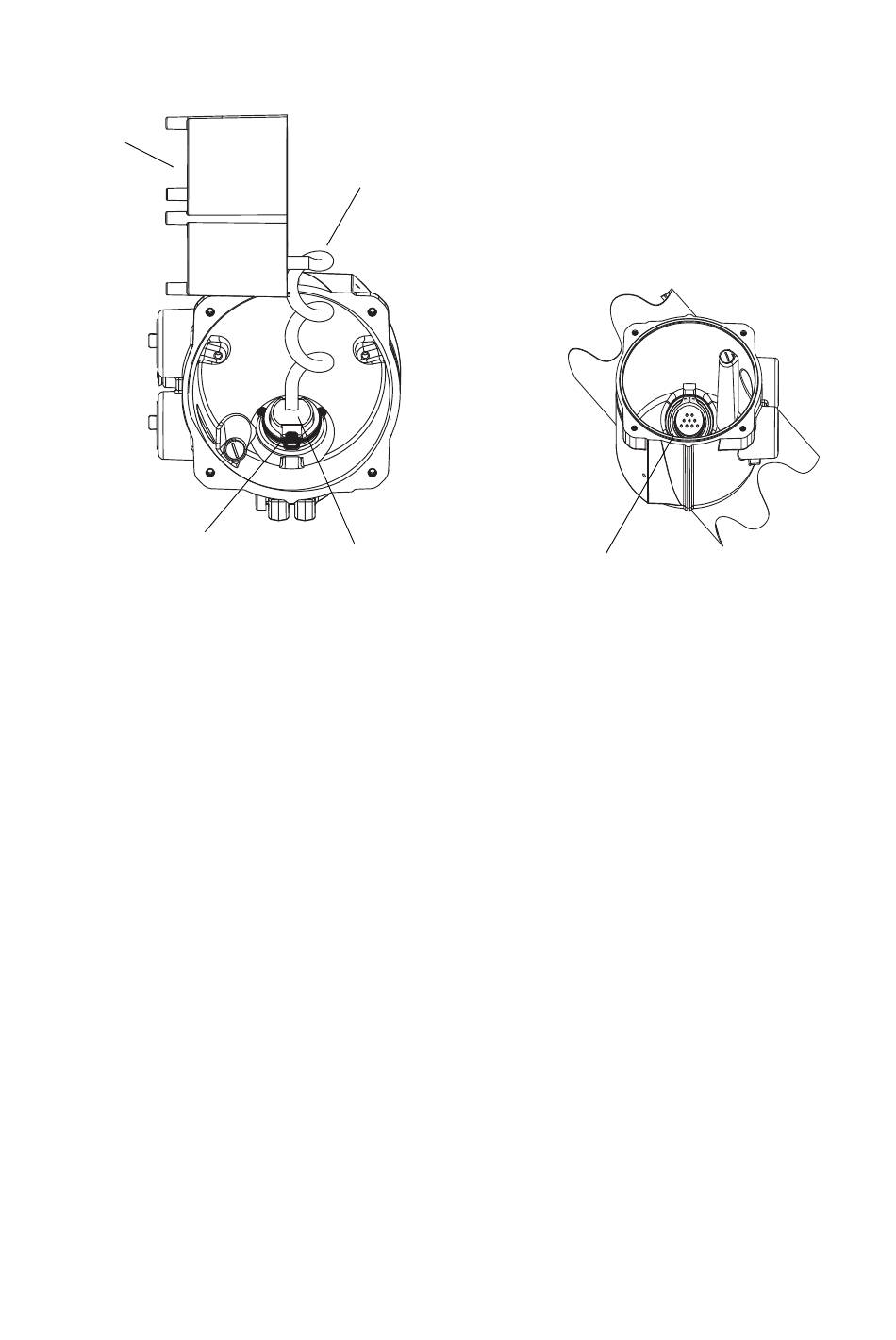

Figure11-1 Accès aux broches ces circuits du capteur
Transmetteur
(vue de profil)
Anneau d'arrêt (en place)
Tirer sur la languette pour le retirer
5. A l'aide d'un multimètre numérique, mesurer la résistance des différents circuits du capteur.
Le tableau 11-9 indique quels sont ces circuits et la plage de résistance de chacun. Voir la
figure 11-2 pour identifier les broches de ces circuits sur le tube de passage du capteur. Pour
chaque circuit, placer les pointes de touche du multimètre sur chaque paire de broches et noter
la valeur de la résistance.
Remarque : Pour accéder à ces broches, il peut être nécessaire d'enlever le collier de serrage et de
tourner le transmetteur dans une autre position.
Pour ce test :
• Il ne doit y avoir aucun circuit ouvert, c'est-à-dire aucune résistance infinie.
• Les valeurs de résistance nominales varient de 40 % / 100 °C. Toutefois, pour le diagnostic
d'une panne, il est plus important de déterminer si un circuit est coupé (résistance infinie)
ou en court-circuit (résistance quasi nulle) que de s'attacher à des valeurs légèrement
différentes de celles indiquées ci-dessous.
• La résistance des circuits de détection gauche et droite doit être identique (± 10 %).
• Les valeurs de résistance mesurées doivent être stables.
• La valeur exacte de la résistance dépend du modèle de capteur et de sa date de fabrication.
Pour des valeurs plus précises, contacter Micro Motion.
Si un problème est détecté, ou si une des résistances est hors limites, contacter le service
après-vente (voir la section 11.3).
158
Câble de liaison au capteur
Connecteur
Transmetteur Micro Motion
Broches des circuits du capteur
®
Modèle 2400S à sorties standard
