RIB NORMAL Mode D'emploi page 19

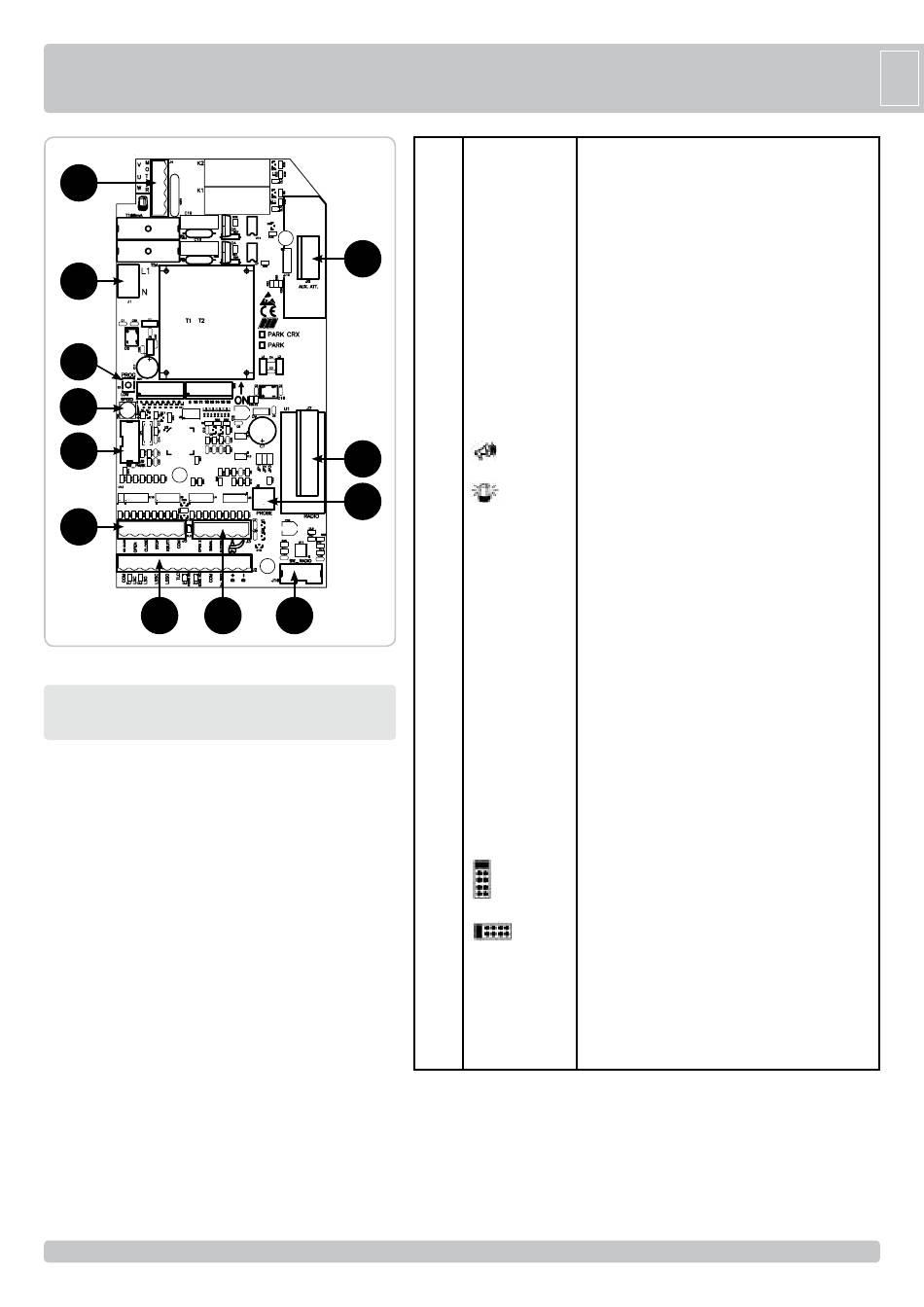

A - BRANCHEMENTS
J4
J1
S3
TR2
J9
J5
J2 J3
DIP12 ON pour l'installation de la platine PARK
230V sur barrières NORMAL.
J1
J2
J8
J3
J7
J4
J6
J5
J10
2
J6
J7
J8
J9
J10
S3
TR2
19
19
L-N Alimentation 230 Vca 50/60Hz (120V/60Hz sur demande)
COM Emplacement des contacts
LSC Contact fin de course arrêtant la fermeture (NC)
LSO Contact fin de course arrêtant l'ouverture (NC)
LSSC Pas utilisés
LSSO Pas utilisés
TLC Contact de signalement de la présence d'un véhicule (NO)
(uniquement en mode PARK)
PHOT. NC Contact cellules photoélectriques (NC)
EDGE NC Contact barres palpeuses en ouverture et en fermeture (NC)
COM Emplacement des contacts
D+ TEST Positif pour l'alimentation autotest barre palpeuse à 12 Vcc
max 500 mA
D+ Positif pour l'alimentation accessoires à 12 Vcc max 500 mA
D- Négatif pour l'alimentation accessoires à 12 Vcc max 500 mA
OPEN 2 Contact poussoir d'ouverture 2 (NA) (uniquement en mode
PARK)
SIGNAL Voyant barrière ouverte 12Vcc
Sonnerie - Raccordement au signal sonore (12Vcc max 200 mA)
AERIAL Antenne radio
Feu clignotant (max 40W)
U - MOTOR Raccord emplacement moteur
V-W - MOTOR Raccord convertisseurs et condensateur moteur
OK CLOSE Commande de contact de fermeture immédiate (uniquement
en mode PARK)
OPEN 1 Contact poussoir d'ouverture 1 (NA)
CLOSE Contact poussoir de fermeture (NA)
STOP Contact poussoir stop (NC)
K BUTT. Contact impulsion simple (NA)
COM Emplacement des contacts
PROBE Bornier pour le raccordement de la sonde du radiateur (code
ACG4666 en option)
RADIO Connecteur pour récepteur radio externe 12Vcc
AUX. ATT. Connecteur pour carte 1 relai (code ACQ9080) pour la
gestion de la lumière de courtoisie ou la gestion de l'aimant
bloc barre
Connecteur pour carte 3 relai (code ACQ9081) pour la
gestion de la lumière de courtoisie ou la gestion de l'aimant
bloc barre et la gestion des feux
SW PARK NE PAS TOUCHER LE FIL DE RACCORDEMENT !
EN CAS DE RETRAIT LE SYSTÈME NE FONCTIONNE
PAS !
SW RADIO NE PAS TOUCHER LE FIL DE RACCORDEMENT !
EN CAS DE RETRAIT LE RADIOGUIDAGE NE
FONCTIONNE PAS !
PROG. Bouton-poussoir pour la programmation
TRIMMER LOW Pas habilité
SPEED
F
