Siemens SIPAN 34 Manuel page 53

Pg 13,5
Ø 12
Electrode combinée
potentiel redox
7MA8500-8FG
Pg 13,5
Ø 12
Electrode combinée pH
7MA8500-8FF

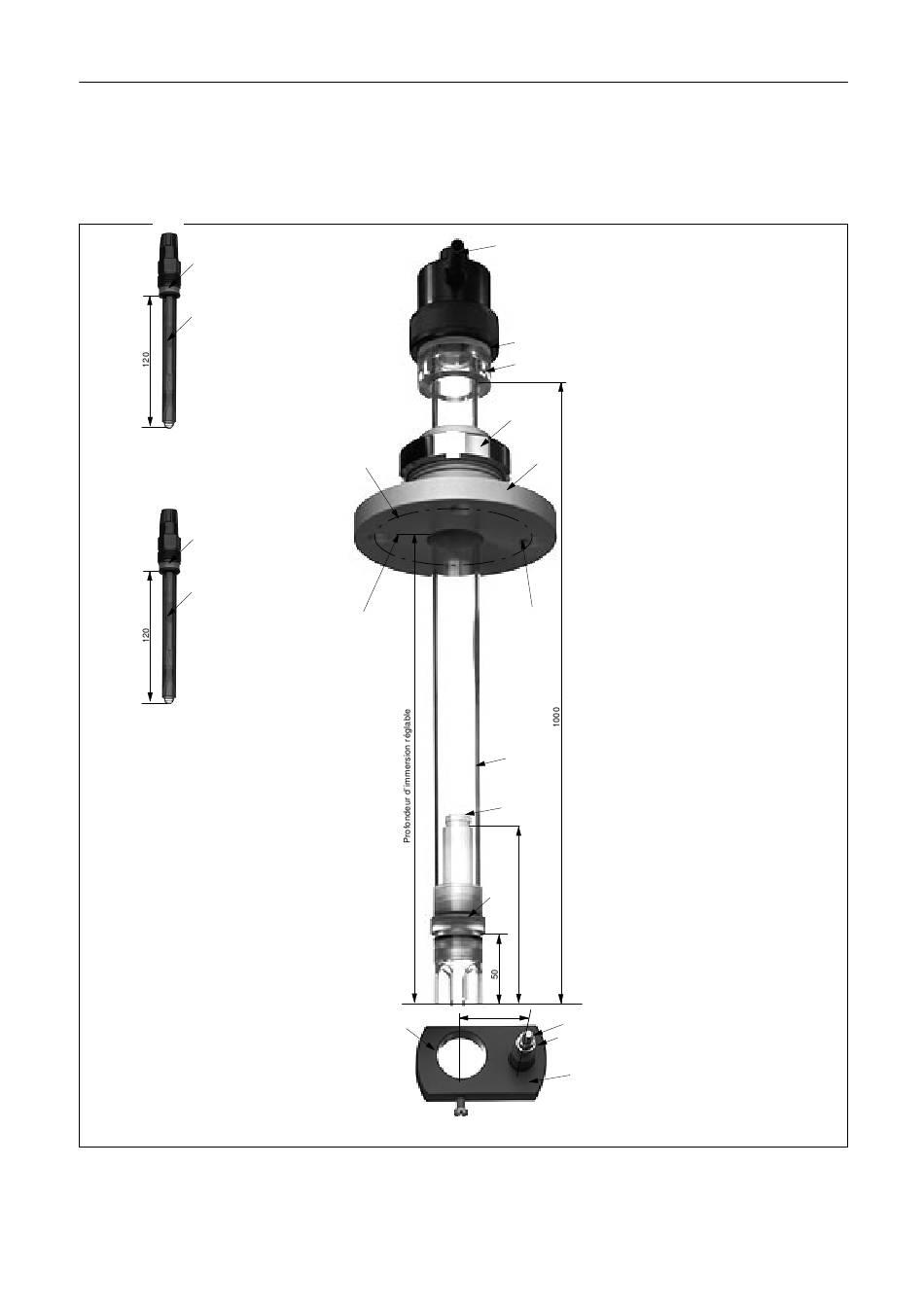

Fig. 3.14 Capteurs pour mesures de pH et ORP, mesure en réservoir ou canal, cotes d'encombrement en mm
Dispositif de mesure de la valeur pH/ORP SIPAN 34
C79000–G5477–C042–03
Pg 16
Ecrou-raccord
Ø 125
Bride en PP
réglable en hauteur
7MA8500-8FY
DN 50
Pg 13,5
Ø 45
51
Ø 40
Armature à immersion
7MA8500-8FU, -8FV, -8FW
G2"
Ø 60
Ø 165
4 x Ø 18
Ø 40
M8
Ø 20
Fixation pour réglage
en hauteur
Descriptif technique
3-23
