Siemens UH50 Serie Mode D'emploi
  1. Manuels
  2. Marques
  3. Siemens Manuels
  4. Instruments de mesure
  5. UH50 Serie
  6. Mode d'emploi
Siemens UH50 Serie Mode D'emploi

Siemens UH50 Serie Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 15

Liens rapides

Télécharger ce manuel
s
CE2B5324xx
Operating Instructions
UH50..
Multilingual

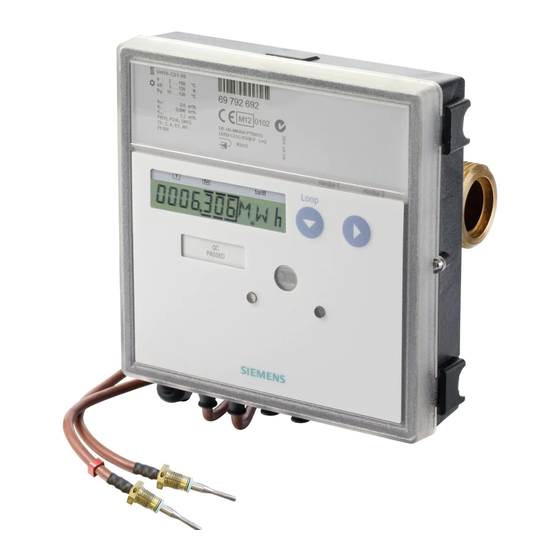

Ultrasonic heat and cold meter UH50..
