Notice adaptateur réseau sécurisé / adaptateur portier sécurisé
F
Raccordement

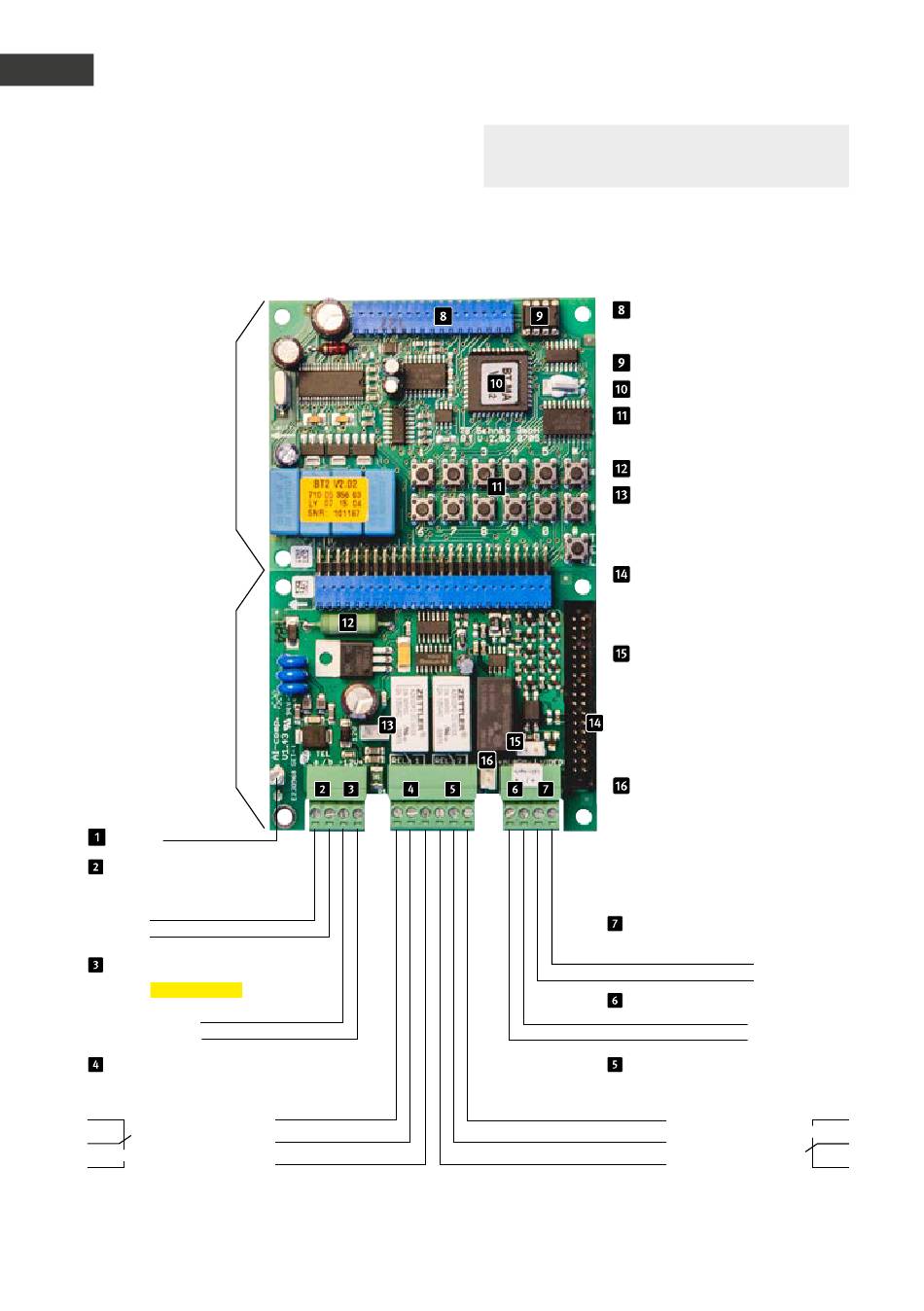

3.1. Répartition des connexions
Électronique compacte 20-0001/-0002/-0010
Circuit central
Platine de
raccordement
terre
Ligne téléphonique
Raccordement principal analogique ou
extension d'un système téléphonique
Fil a
Fil b
Alimentation supplémentaire :
Tension
à potentiel isolé
par ex. bloc d'alimentation prise Behnke
–
= 12 - 15 V +
+
Relais 1
Puissance de commutation du relais :
60 VA/24 W max. 0,5 A 120 V~ ou 1A 24V=
Contact de repos
Contact de commande
Contact de travail
* Connecteur non amovible pour 20-0010
106
Remarque : vous trouverez d'autres menus
configuration à la page 118.
* /-0013/-0014/-0014/-0016/-0041/-0043
câblé avec un seul module avec caméra
Puissance de commutation des relais :
max. 60 VA 24 W 0,5 A 120 V~ ou 1A 24 V=
Raccordement pour
cartes supplémentaires
EEprom
Processeur master
Clavier de configuration
interne
Résistance chauffante
Connecteur pour l'éclairage
(nécessaire uniquement pour
les modules avec éclairage)
Câble plat ruban pour le rac-
cordement des modules avec
touches, HP, microphone, etc.
Entrée d'alarme uniquement
pour la connexion d'une
caméra grand angle IP
Behnke avec fonctionnalité
appli
Relais 2 uniquement pour
la connexion d'une caméra
grand angle IP Behnke avec
fonctionnalité appli
Sortie vidéo
prise de terre vidéo
Signal vidéo
Entrée alarme
–
= 6 - 24 V +
+
Relais 2
Contact de travail
Contact de commande
Contact de repos
