Description des éléments de commande et d'affichage
2.1

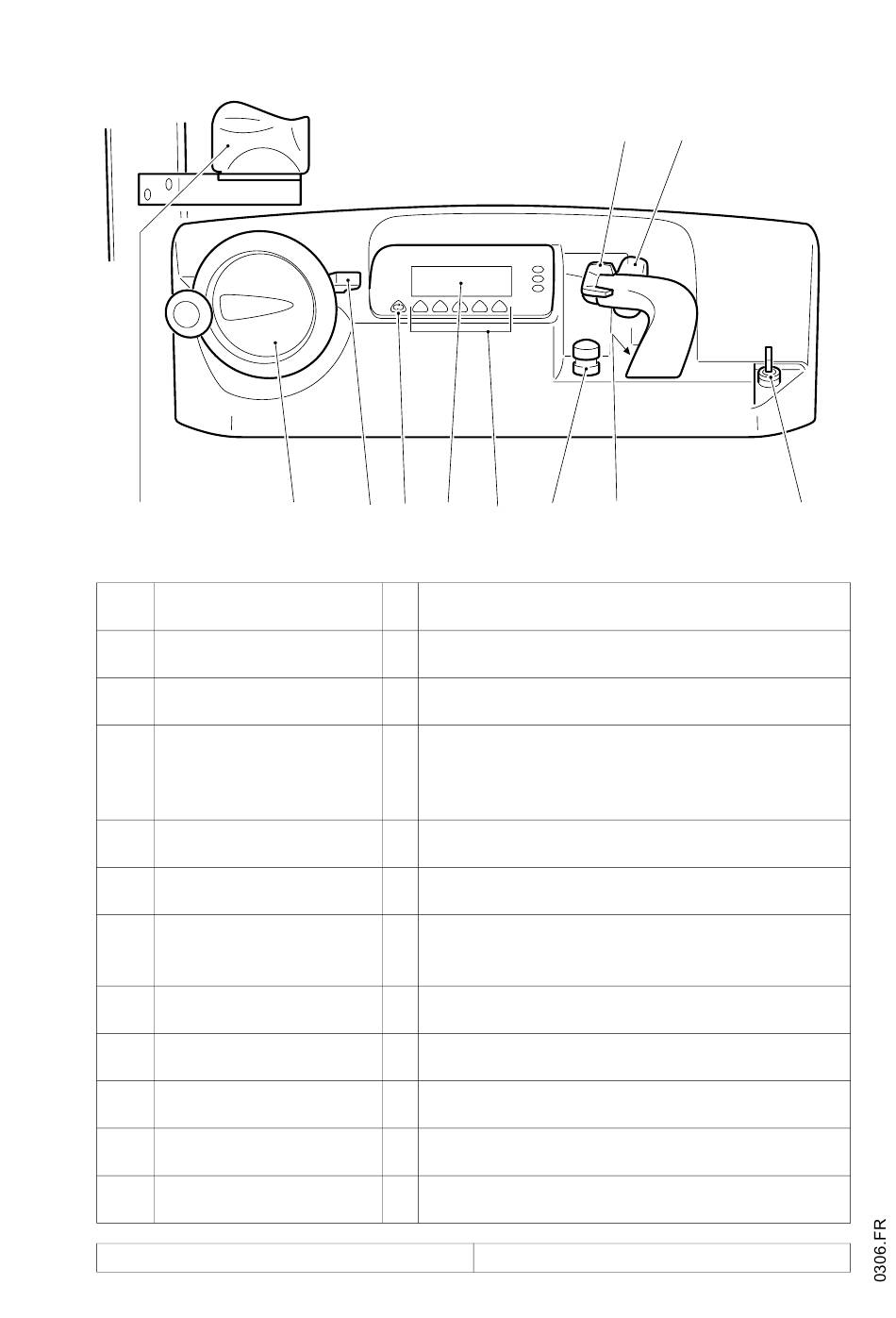

Eléments de commande et d'affichage sur le pupitre de commande
11
Pos. Elément de commande
ou d'affichage
1
Bouton de commande
de déplacement
2
Bouton de commande
hydraulique
3
Serrure de contact
4
Touche 'Signal
avertisseur'
5
Interrupteur ARRET
D'URGENCE
6
Touches (F1 – F5)
7
Unité d'affichage
8
Touche 'Quitter sous-
menu' (F0)
9
Interrupteur
'Pince depalette'
10 Volant
11 Poignée
t = Equipement de série
E 2
10
9
8
7
Fonction
t Commande le sens de marche et la vitesse du
chariot
t Elévation et descente du dispositif de levage
principal
t Mettre le courant de commande en marche et
hors marche. Après avoir retiré la clé, le chariot
est protégé contre une remise en marche par
des personnes non autorisées
t Pour déclencher un signal avertisseur
t Le circuit principal est interrompu, tous les
mouvements du chariot sont interrompus
t Activation ou confirmation de la fonction reliée
au symbole affiché au-dessus dans l'unité
d'affichage
t Affichage d'informations de service et de
messages d'erreur
t Passage du menu à l'affichage de base
o Pour fixer (pincer) et relâcher la palette
t Pour positionner le chariot dans la direction
souhaitée
o Poignée pour obligation de commande à deux
mains dans une allée étroite
1
6
5
4
o = Equipement supplémentaire
2
3
