SERVOMOTUR PROPORTIONNEL POUR VOLETS -
DMS
Ce servomotur à action proportionnelle sert à commander
les volets de l'air externe et de l'air recyclé des unités Roof
Top et les volets de contrôle de la condensation des
ventilateurs centrifuges.
Le servomotur est sans contact de fin de course et s'arrête
automatiquement lorsqu'il touche les arrêts externes ou
lorsque la volet est en fin de course, par embrayage
électromagnétique interne.
La limite de l'angle de rotation (inf. à 90°) s'obtient en
sortant l'adaptateur ouvrant un peu le ressort de blocage et
le faisant tourner sur la droite ou sur la gauche, selon les
besoins. Chaque dent correspond à 5°. La commande
manuelle s'obtient en appuyant sur le bouton de décro-
chage du réducteur.
10÷20
10÷16
67,5

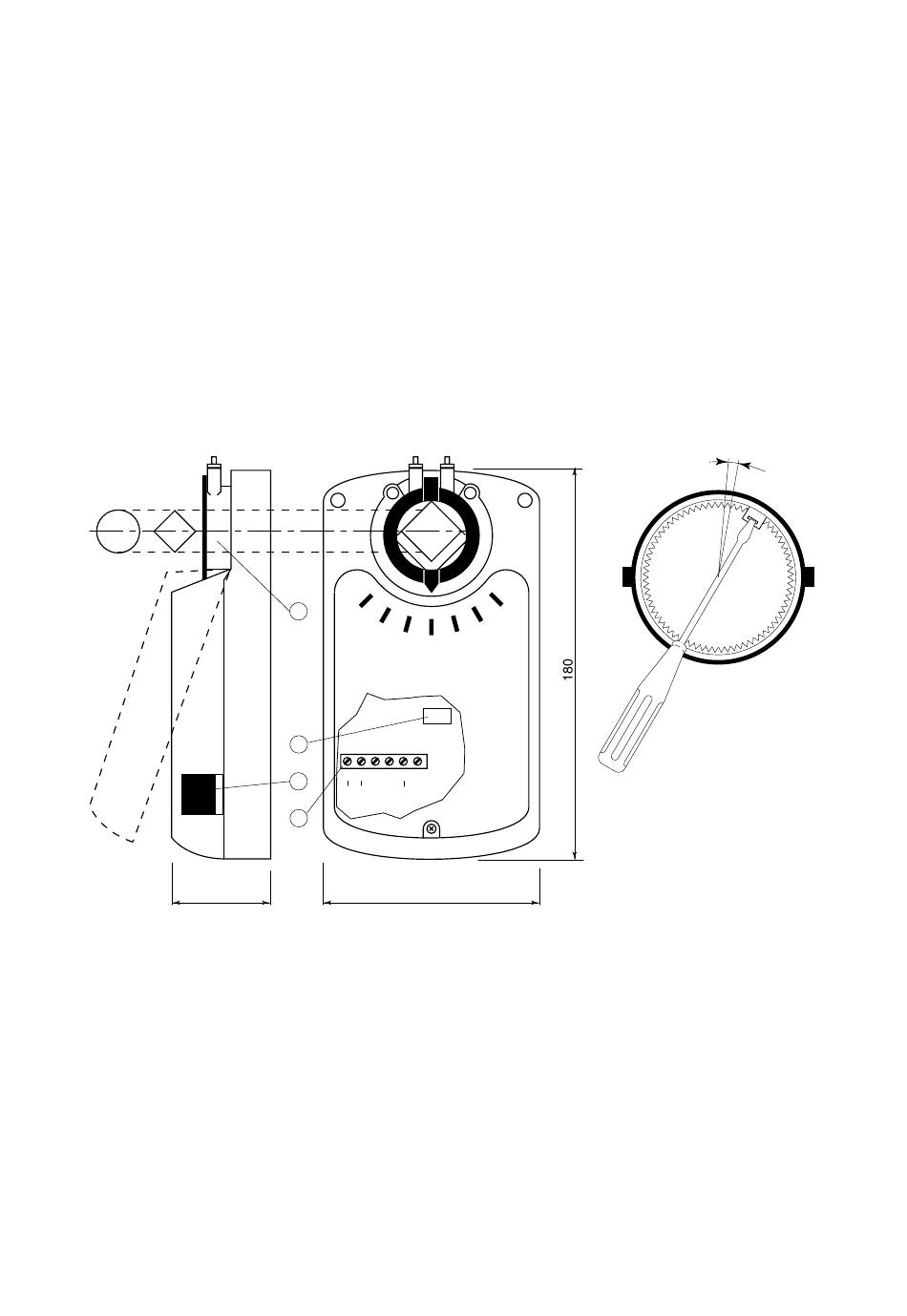

1 Bornier
1 = 0V
2 = 24V
5 = 0÷10V
2 Connecteur sens rotation motur
3 Bouton de commande manuelle
4 Adaptateur
DONNÉES TECHNIQUES
Alimentation
Signal de référence
Puissance absorbée
Couple
Angle de rotation
Temps de course
164
MP2000 AIR CONDITIONERS
90
4
0
60
30
2
1
2
3
4
5 6
3
– +
0÷10V
24V
1
100
Fig . 98
24Vac ±20% - 50/60Hz
24Vdc ±10% - 50/60Hz
0 ÷ 10 V
7,5VA
8Nm
90°
30sec.
PROPORTIONALE STELLKLAPPENSTEUERUNG -
DMS
Es handelt sich um einen Stellantrieb für die By-pass-
Außenluft- und Umluftklappen in Dachklimazentralen so-
wie für Klappensteuerung bei Verflüssigern mit Radial-
ventilatoren.
Der Stellantrieb besitzt keine Endkontakt-Hilfsschalter und
der Motor schaltet bei Erreichen der Endstellung des
Motors oder des Stellantriebs ab (bei eingebauter elektro-
magnetischer Kupplung).
Die Grenze des Drehwinkels (weniger als 90 ° ) kann manu-
ell in Stufen von 5 ° eingestellt werden.
Der Adapter kann mittels Druck auf die Lasche unten am
Stellantrieb leicht abgenommen werden.
Für manuellen Betrieb des Stellmotors ist der Taster mit
Selbstrückstellung zu drücken.
0
90
30
60
Abb. 98
1 Klemmen
1 = 0V
2 = 24V
5 = 0 ÷ 10V
2 Anschluss für Drehrichtung des Motors
3 Taster mit Selbstrückstellung
4 Adapter
TECHNISCHE DATEN
Einspeisung
Regelsignal
Leistung
Drehmoment
Drehwinkel
Laufzeit
5°
24Vac ± 20% - 50/60Hz
24Vdc ± 10% - 50/60Hz
0 ÷ 10 V
7,5VA
8Nm
90 °
30 Sekunden
