Envoi de signaux depuis les canaux MIX et STEREO/MONO vers les bus MATRIX

Cette section vous explique les modalités d'envoi du signal à partir d'un canal MIX ou STEREO/
MONO vers les bus MATRIX 1–8. L'opération peut être réalisée de deux manières différentes.

■ Utilisation de la section SELECTED CHANNEL

Cette méthode permet de recourir aux encodeurs de la section SELECTED CHANNEL pour paramétrer les niveaux d'envoi
vers les bus MATRIX. Ceci vous permet de contrôler simultanément les signaux envoyés depuis un canal MIX, STEREO
(L/R) ou MONO (C) spécifique vers tous les bus MATRIX.
■ Utilisation de la section Centralogic
Cette méthode permet d'utiliser les encodeurs multi-fonctions de la section Centralogic pour régler les niveaux d'envoi vers
les bus MATRIX. Ceci vous permet de contrôler simultanément les signaux envoyés depuis huit canaux MIX, STEREO (L/
R) ou MONO (C) vers un bus MATRIX spécifique.
Utilisation de la section
SELECTED CHANNEL
Utilisez les encodeurs de la section SELECTED
CHANNEL pour régler le niveau d'envoi des signaux émis
depuis le canal MIX, STEREO (L/R) ou MONO (C) de
votre choix vers tous les bus MATRIX.
1
Vérifiez qu'un port de sortie est affecté au
bus MATRIX vers lequel vous souhaitez
envoyer les signaux et qu'un périphérique
externe est connecté.
Pour les détails sur l'affectation d'un port de sortie à un
bus MATRIX, reportez-vous à la p. 105. Pour en
savoir plus sur la connexion à un périphérique externe,
reportez-vous à la p. 46.
2
Utilisez les touches de navigation pour
affecter les canaux MIX 1–8 ou 9–16 ou
encore les canaux STEREO/MONO de votre
choix à la section Centralogic.
3
Servez-vous des touches [SEL] de la
section Centralogic pour sélectionner le
canal d'entrée dont les signaux seront
envoyés vers les bus MATRIX.
Les canaux STEREO/MONO peuvent également être
sélectionnés directement à l'aide des touches [SEL] de
la section STEREO/MONO MASTER.
4
Appuyez sur l'un des encodeurs de la
section SELECTED CHANNEL pour
accéder à l'écran SELECTED CHANNEL
VIEW.

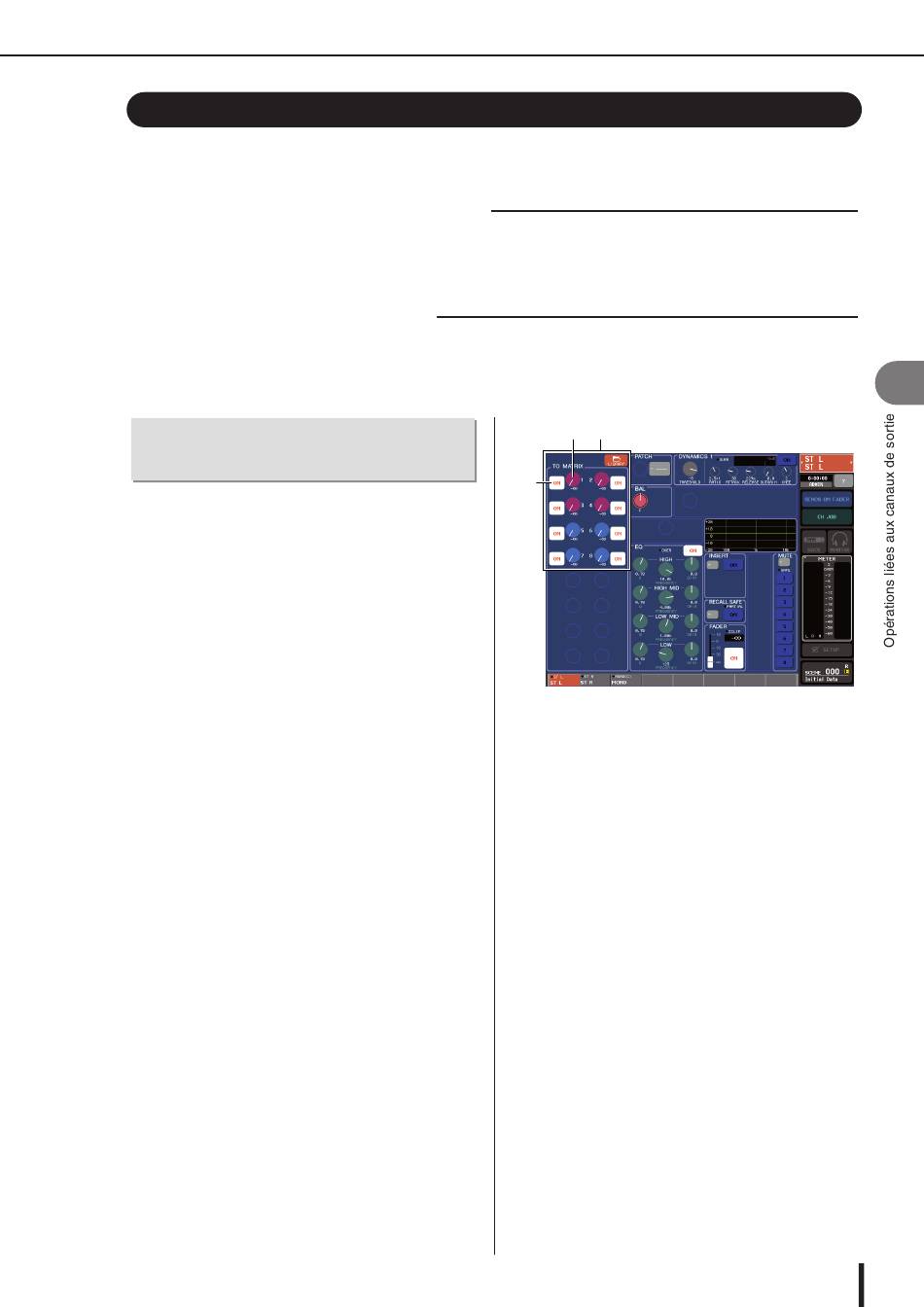

L'écran SELECTED CHANNEL VIEW affiche tous
les paramètres de mixage du canal correspondant. Le
paramétrage des niveaux d'envoi vers les bus MATRIX
s'effectue dans le champ TO MATRIX de cet écran.
Envoi de signaux depuis les canaux MIX et STEREO/MONO vers les bus MATRIX
2 1
3
1 Champ TO MATRIX (Vers MATRIX)
Dans ce champ, vous pouvez basculer entre les états
d'activation et de désactivation et régler le niveau du
signal envoyé depuis le canal vers les bus MATRIX.
B Bouton TO MATRIX SEND LEVEL
Règle le niveau d'envoi du signal provenant de ce
canal vers les bus MATRIX. Pour ajuster les niveaux
d'envoi, utilisez les encodeurs de la section
SELECTED CHANNEL.
Si le bus MATRIX de destination de l'envoi est
spécifié sur stéréo, le bouton gauche de la paire de
boutons adjacents fera office de bouton PAN (pour un
canal STEREO ou un canal MIX stéréo, ce sera le cas
pour le bouton BALANCE). Si la touche TO MATRIX
3 ) est désactivée (off), le bouton
SEND ON/OFF (
sera estompé.
C Touche TO MATRIX SEND ON/OFF
Fonctionne comme un commutateur d'activation/
désactivation du signal envoyé depuis ce canal vers le
bus MATRIX.
La mention « PRE » en caractères noirs sur fond blanc
apparaît au-dessus de ces touches uniquement lorsque
la valeur PRE (pré-fader) est sélectionnée comme
position à partir de laquelle le signal est envoyé. Cette
indication ne s'affiche pas pour POST (post-fader).
(Pour les détails sur le basculement entre PRE et
POST → p. 87.)
