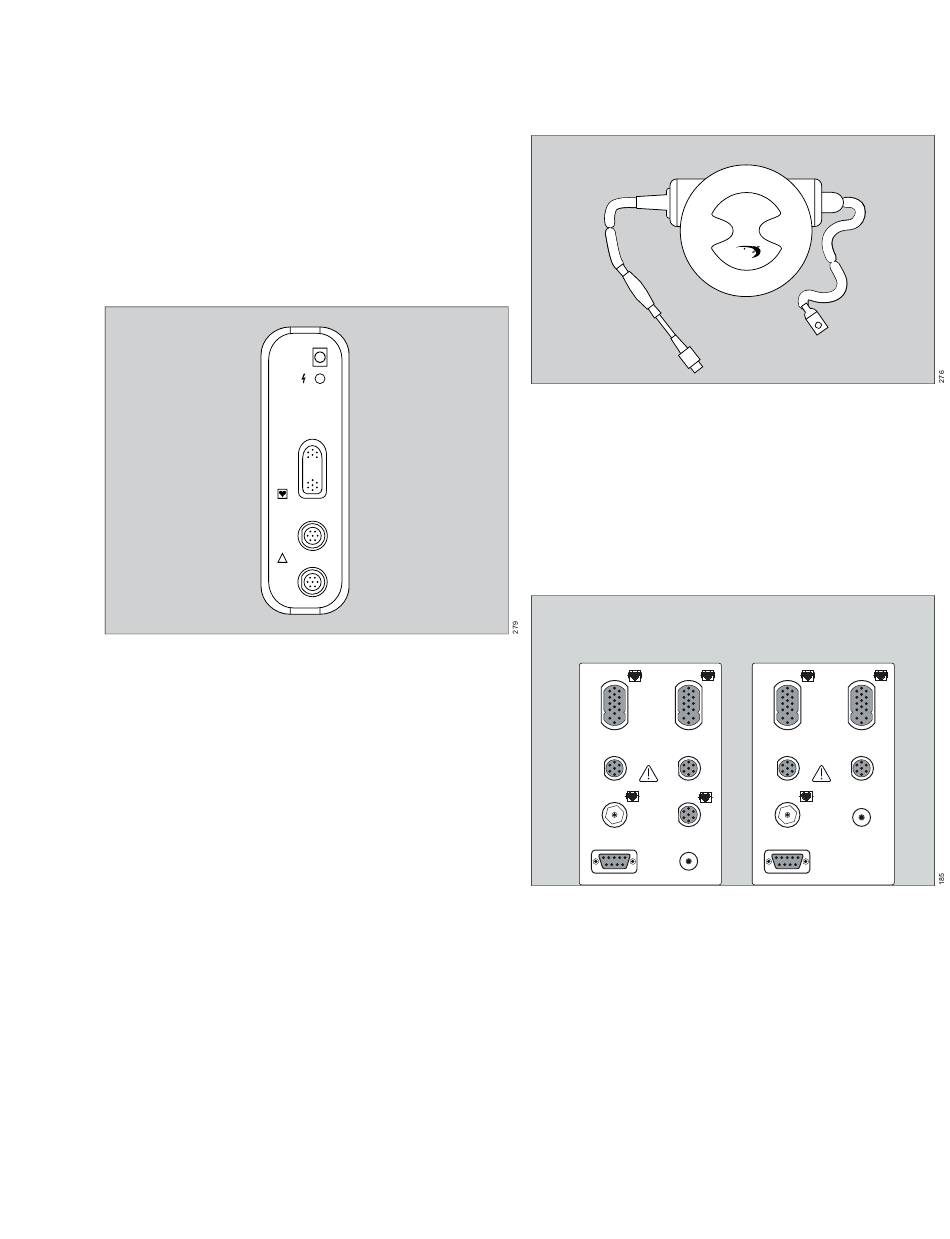

Raccordement Du Monitorage De L'effet D'anesthésie; Raccordement Pour La Synchronisation D'un Défibrillateur - Dräger Zeus Infinity Empowered Notice D'utilisation

Raccordement du monitorage de l'effet
d'anesthésie
Les Pods Trident et BisX sont raccordés aux
connecteurs Aux/Hemo 2/3 sur le panneau de
raccordement du Zeus IE, voir page 222.
Pod NMT Trident
C
D
!
E
A Raccord recouvert, sans fonction actuellement
B DEL indiquant qu'une stimulation est activée
C Raccordement des accessoires NMT :
accéléromètre, électrodes
D Connecteur pour Pod BISx
E Vers le panneau de raccordement du Zeus IE
(câble Pod Com)
Notice d'utilisation Zeus Infinity Empowered SW 2.n
A
B
Pod Infinity BISx
F
F Câble Pod Com vers le panneau de
raccordement du Zeus IE ou vers le Pod Trident
G Câble de raccordement du capteur BIS
Raccordement pour la synchronisation
d'un défibrillateur
H M 1 M M
EMO ED ULTI ED
Aux/H 2 Aux/H 3
EMO EMO
NIBP
SpO2
IV-System Sync.
A
Un défibrillateur peut être raccordé au connecteur
Sync. (A) sur le panneau de raccordement du
Zeus IE pour la synchronisation.
Monitorage
X
BIS
G
en option sans
SmartPod SpO
2
H M 1 M M
EMO ED ULTI ED
Aux/H 2 Aux/H 3
EMO EMO
NIBP
Sync.
A
IV-System
233
