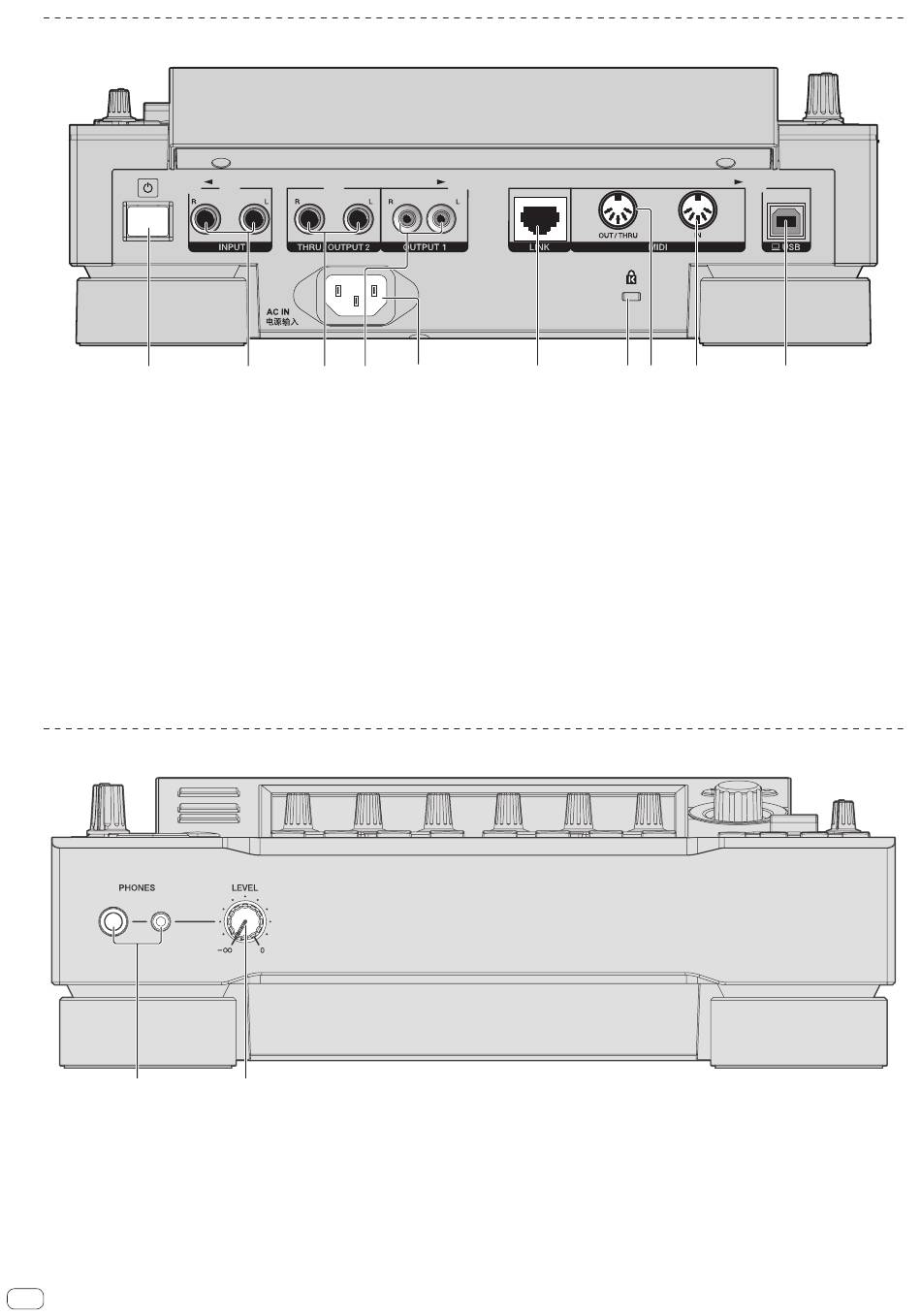

Panneau arrière
1
1 Commutateur u
Pour allumer et éteindre cet appareil.
= Ouverture du système (p. 10 )
2 Prises INPUT
Raccordez aux prises de sortie d'une autre table de mixage ou à un
composant de sortie de niveau de ligne. Si un câble est raccordé à
la prise [L] uniquement, l'entrée sur la prise [L] est également entrée
sur le canal [R].
3 Prises THRU/OUTPUT2
4 Prises OUTPUT1
5 AC IN
Raccordez à une prise d'alimentation.
! Branchez le cordon d'alimentation à une prise électrique lorsque
tous les raccordements sont terminés.
! Veillez à utiliser le cordon d'alimentation fourni.
Face avant
1
1 Prises PHONES
Raccordez un casque. Les jacks stéréo de 1/4" sont pris en charge.
2 Commande LEVEL
Ajuste le niveau du son provenant du casque d'écoute.
8
Fr
2
3
4
5
2
6
7
8
6 Prise LINK
Branchez un appareil compatible PRO DJ LINK avec le câble LAN
(fourni).
7 Fente de sécurité Kensington
8 Prise MIDI OUT/THRU
Raccordez un dispositif MIDI à cette prise de type DIN.
9 Prise MIDI IN
Raccordez un dispositif MIDI à cette prise de type DIN.
a Prise USB-B
Raccordez à un ordinateur.
! Un concentrateur USB ne peut pas être utilisé.
! Pour préserver les performances, raccordez directement cet
appareil et l'ordinateur à l'aide d'un câble USB conforme à
USB 2.0.
9
a
