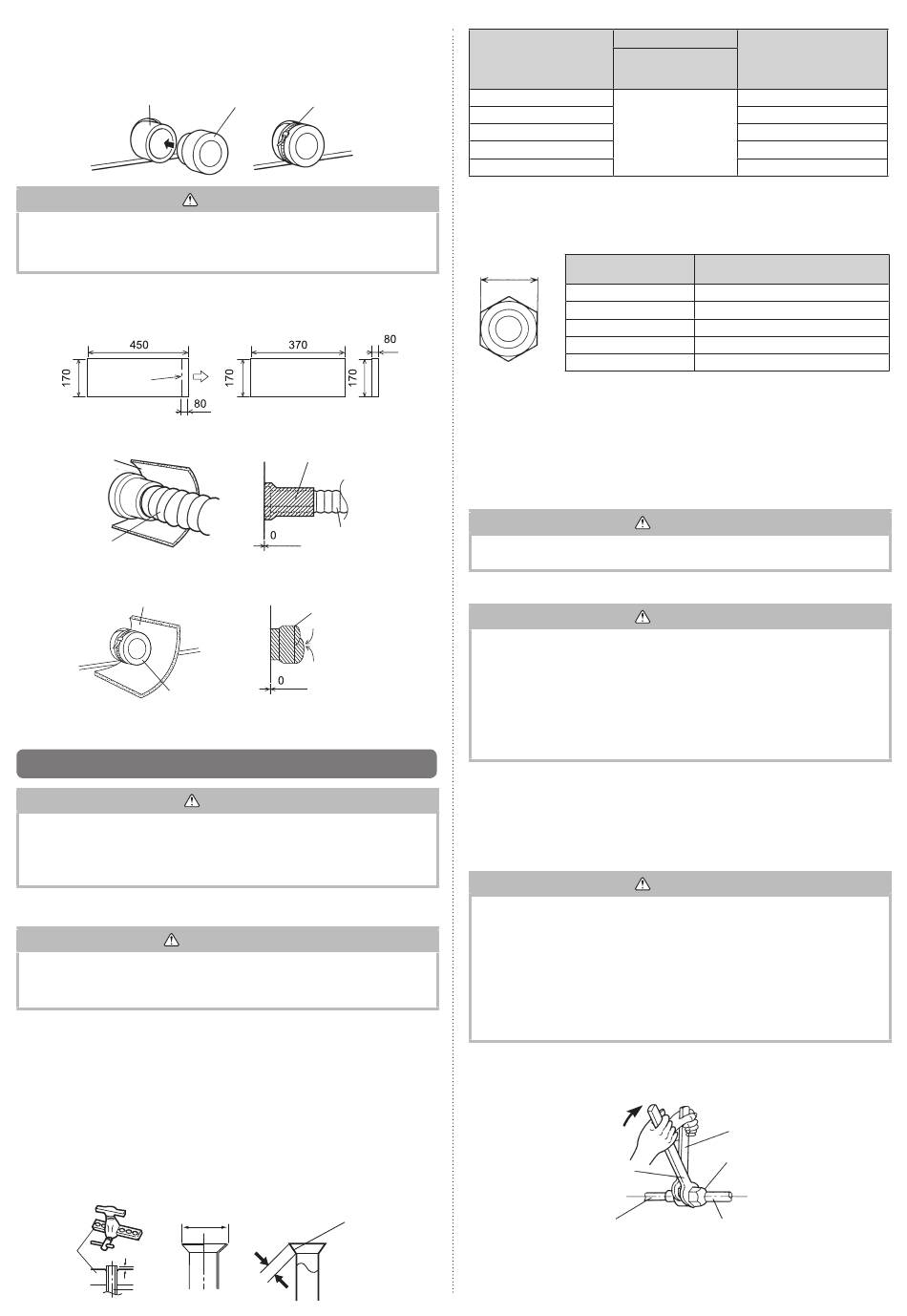

• Dans la confi guration d'usine de l'unité, la sortie de vidange est située du côté gauche (du
côté du boîtier de commande).
• Pour utiliser la sortie de vidange sur le côté droit de l'unité, mettez le bouton de vidange
sur la sortie de vidange de gauche.
Sortie de vidange
Vérifi ez toujours que le bouchon de vidange est installé sur la sortie de vidange inutili-
sée, et qu'il est fi xé à l'aide du Lien.
Si le bouchon de vidange n'est pas installé ou que le Lien n'est pas suffi samment
serré, de l'eau risque de fuir pendant le refroidissement.
• Coupez l'isolant pour tuyau de vidange à environ 80 mm de l'extrémité avec des pinces
coupantes, etc.
• Collez l'isolant pour tuyau de vidange large sur le côté d'installation du tuyau de vidange.
• Collez l'isolant pour petit tuyau de vidange large sur le côté du bouchon de vidange.
Ligne de coupe
Isolant pour tuyau
de vidange (large)
Appareil
Tuyau de vidange
Isolant du tuyau de vidange (petit)
Appareil
Bouchon de vidange
• Recouvrez le bouchon de vidange avec l'isolation du tuyau de vidange

3.7. Installation de la tuyauterie

• Veillez attentivement à ce qu'aucune matière étrangère (huile, eau, etc.) ne puisse
pénétrer dans la tuyauterie des modèles utilisant le réfrigérant R32. Lorsque vous
entreposez la tuyauterie, scellez-en soigneusement les extrémités en les pinçant, en
les fermant à l'aide de ruban adhésif, etc.
• Lors du brasage des tuyaux, veillez à purger avec du gaz azote sec.

3.7.1. Raccordement des tuyaux

Serrez les écrous évasés à l'aide d'une clé dynamométrique, selon la méthode de
serrage spécifi ée. Sinon, les écrous évasés risquent de se rompre après une période
prolongée, provoquant des fuites de réfrigérant et le dégagement d'un gaz dangereux
si celui-ci entre en contact avec une fl amme.
■ Évasement
Utilisez le coupe-tuyau et l'outil d'évasement spéciaux conçus pour les conduites R410A
ou R32.
(1) À l'aide d'un coupe-tuyau, coupez le tuyau de raccordement à la longueur nécessaire.
(2) Maintenez le tuyau vers le bas de façon à ce que les chutes de découpe ne puissent
pas pénétrer dans le tuyau, puis ébarbez le tuyau.
(3) Insérez l'écrou évasé (utilisez toujours celui joint aux unité(s) intérieure(s) et extérieure
respectivement) sur le tuyau et effectuez le traitement d'évasement à l'aide de l'outil
d'évasement. Utilisez l'outil d'évasement spécial pour R410A ou R32, ou l'outil d'éva-
sement conventionnel. L'utilisation d'autres écrous évasés risque de provoquer des
fuites de réfrigérant.
(4) Protégez les tuyaux en les pinçant ou à l'aide de ruban adhésif pour empêcher poussière,
saleté ou eau d'y pénétrer.
Matrice
A
Tuyau
Fr-8
Bouchon de vidange Lien
ATTENTION
Isolant pour tuyau
de vidange (large)
Appareil
Tuyau de vidange
Isolant du
tuyau de vi-
dange (petit)
Appareil
Unité : mm
ATTENTION
AVERTISSEMENT
Vérifi ez si [L] est uniformément
évasé et n'est pas fi ssuré ou rayé.
B
L
Dimension A [mm]
Diamètre extérieur du
Outil d'évasement
tuyau [mm (po)]
pour R32 de type à
6,35 (1/4)
9,52 (3/8)
12,70 (1/2)
15,88 (5/8)
19,05 (3/4)
Lors de l'utilisation des outils d'évasement conventionnels pour évaser les tuyaux R32,
la dimension A doit être d'environ 0,5 mm de plus qu'indiqué dans le tableau (pour un
évasement avec les outils d'évasement pour R32) pour réaliser l'évasement spécifi é.
Utilisez une jauge d'épaisseur pour mesurer la dimension A.
Diamètre extérieur
Cote sur plat
du tuyau [mm (po)]
6,35 (1/4)
9,52 (3/8)
12,70 (1/2)
15,88 (5/8)
19,05 (3/4)
REMARQUES : Les spécifi cations de l'écrou évasé sont conformes à ISO14903.
■ Cintrage de tuyaux
•
Si vous cintrez les tuyaux à la main, veillez à ne pas les écraser.
•
Ne cintrez pas les tuyaux à plus de 90°.
•
Le cintrage ou l'étirage répétés des tuyaux en durcit le matériau et rend diffi cile tout
cintrage ou étirage ultérieur.
•
Ne cintrez pas ni n'étirez les tuyaux plus de 3 fois.
• Pour ne pas rompre le tuyau, évitez tout cintrage trop prononcé.
• Un tuyau plié à plusieurs reprises au même endroit fi nit par se rompre.
■ Raccord à évasement
• Veillez à installer correctement le tuyau contre l'orifi ce de l'unité intérieure. Si le
centrage n'est pas correct, il sera impossible de serrer le raccord conique sans forcer.
Tout effort exagéré sur le raccord conique endommage le fi letage.
• N'enlevez l'écrou évasé du tuyau de l'unité intérieure qu'immédiatement avant de
raccorder le tuyau de raccordement.
• N'utilisez pas d'huile minérale sur les pièces évasées. Évitez toute pénétration d'huile
minérale dans le système, car cela réduirait la durée de vie des unités.
• Assurez-vous de raccorder le tuyau de gaz après avoir raccordé entièrement le tuyau
de liquide.
(1) Détachez les capuchons et les bouchons des tuyaux.
(2) Centrez le tuyau contre l'orifi ce de l'unité intérieure, puis vissez l'écrou évasé à la
main.
(3) Après avoir serré correctement le raccord conique à la main, maintenez le raccord
latéral à l'aide d'une clé de retenue, puis serrez à l'aide d'une clé dynamométrique.
(Reportez-vous au tableau ci-dessous pour les couples de serrage de raccord
conique.)
• Tenez la clé dynamométrique par sa poignée, à un angle adéquat par rapport au
tuyau, afi n de serrer correctement l'écrou évasé.
• Serrez les écrous évasés à l'aide d'une clé dynamométrique, selon la méthode de
serrage spécifi ée. Sinon, les écrous évasés risquent de se rompre après une période
prolongée, provoquant des fuites de réfrigérant et le dégagement d'un gaz dangereux
si celui-ci entre en contact avec une fl amme.
• Connectez la tuyauterie de façon à ce que le couvercle du boîtier de commande
puisse être facilement déposé pour l'entretien lorsque nécessaire.
• Afi n d'empêcher l'eau de fuir dans le boîtier de commande, assurez-vous que la
tuyauterie est bien isolée.
Après avoir serré correctement le raccord conique à la main, maintenez le raccord laté-
ral à l'aide d'une clé de retenue, puis serrez à l'aide d'une clé dynamométrique. (Repor-
tez-vous au tableau ci-dessous pour les couples de serrage de raccord conique.)
Clé dynamométrique
Tuyau d'unité inté-
rieure (latéral)
Dimension B
clabot
9,1
13,2
0 à 0,5 16,6
19,7
24,0
Dimension sur plats du raccord
conique [mm]
17
22
26
29
36
ATTENTION
ATTENTION
ATTENTION
Serrez avec 2 clés.
Clé de maintien
Écrou évasé
Tuyau de raccordement
0
[mm]
- 0,4
