- Page 1 Guide de référence installateur Série Split R32 RXA20A2V1B Guide de référence installateur RXA25A2V1B Français Série Split R32 RXA35A2V1B...
-
Page 2: Table Des Matières
Table des matières 6.5.1 À propos de la vérification de la tuyauterie de Table des matières réfrigérant..............16 6.5.2 Précautions lors de la vérification de la tuyauterie de réfrigérant..............16 6.5.3 Recherche de fuites ............. 16 1 Consignes de sécurité générales 6.5.4 Procédure de séchage sous vide......... -
Page 3: Consignes De Sécurité Générales
▪ L'installation du système et toutes les activités décrites dans le utilisés soient conformes à la législation applicable (en plus manuel d'installation et le guide de référence de l'installateur des instructions détaillées dans la documentation Daikin). DOIVENT être effectuées par un installateur agréé. ATTENTION 1.1.1... -
Page 4: Site D'installation
▪ Les raccords réalisés dans une installation entre des pièces du système réfrigérant seront accessibles à des fins de maintenance. AVERTISSEMENT Assurez-vous que l'installation, l'entretien, la maintenance et la réparation sont conformes aux instructions de Daikin à législation vigueur (par exemple réglementation nationale sur le gaz) et sont effectués... -
Page 5: Réfrigérant
1 Consignes de sécurité générales Surface de plancher minimale Ceiling-mounted unit (= unité montée au plafond) Wall-mounted unit (= unité montée au mur) Floor-standing unit (= unité posée au sol) 1.2.3 Réfrigérant Le cas échéant. Reportez-vous au manuel d'installation ou au guide de référence installateur de votre application pour en savoir plus. REMARQUE Assurez-vous l'installation... -
Page 6: Saumure
1 Consignes de sécurité générales ▪ Si une nouvelle charge est requise, reportez-vous à la plaque 1.2.5 signalétique de l'unité. Elle indique le type de réfrigérant et la Le cas échéant. Reportez-vous au manuel d'installation ou au guide quantité nécessaire. de référence installateur de votre application pour en savoir plus. -
Page 7: Propos De La Documentation
▪ Format: Fichiers numériques sur http://www.daikineurope.com/ support-and-manuals/product-information/ Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre revendeur. La documentation d'origine est rédigée en anglais. Toutes les autres ▪ Ne raccordez câbles... -

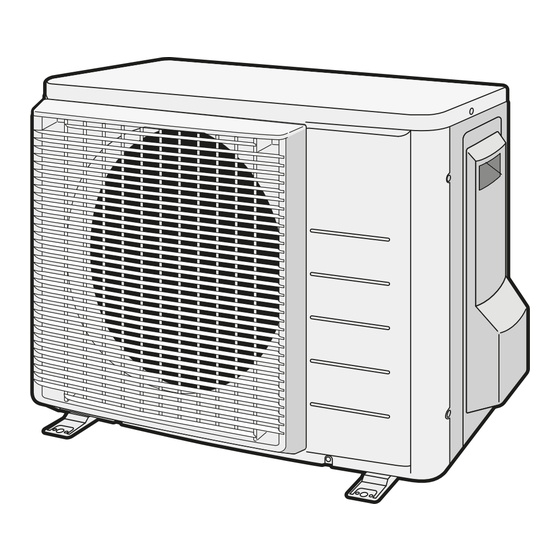

Page 8: Unité Extérieure
4 A propos de l'unité ▪ Placez l'unité emballée le plus près possible de sa position ATTENTION d'installation finale afin qu'elle ne soit pas endommagée pendant Manipulez uniquement l'unité extérieure comme suit: le transport. ▪ Lors de la manipulation de l'unité, tenir compte de ce qui suit: Fragile, manipulez l'unité... -
Page 9: Etiquette D'identification: Unité Extérieure
5 Préparation 4.2.1 Etiquette d'identification: Unité extérieure AVERTISSEMENT NE placez PAS d'objets sous l'unité intérieure et/ou Emplacement extérieure pourraient mouiller. Sinon, condensation sur l'unité principale ou sur les conduites de réfrigérant, la saleté sur le filtre à air ou le colmatage de l'évacuation pourraient provoquer un goutte-à-goutte, et les objets sous l'unité... -
Page 10: Exigences Supplémentaires Pour Le Lieu D'installation De L'unité Extérieure Par Temps Froid
5 Préparation Nous vous recommandons d'installer une chicane lorsque la sortie Si l'unité extérieure est exposée aux vents marins directe, posez un d'air est exposée au vent. pare-vent. Nous vous recommandons d'installer l'unité extérieure avec l'entrée ▪ Hauteur du pare-vent≥1,5×hauteur de l'unité extérieure d'air face au mur et NON directement exposée au vent. -
Page 11: Préparation De La Tuyauterie De Réfrigérant
6 Installation Préparation de la tuyauterie de Préparation du câblage électrique réfrigérant 5.4.1 À propos de la préparation du câblage électrique 5.3.1 Exigences pour la tuyauterie de réfrigérant INFORMATIONS INFORMATIONS Prenez également connaissance consignes exigences détaillées dans le chapitre "Consignes de Prenez également connaissance... -
Page 12: Ouverture De L'unité
6 Installation Ordre de montage habituel 6.3.2 Précautions lors du montage de l'unité extérieure La mise en service inclut généralement les étapes suivantes: Ouverture des unités INFORMATIONS Montage de l'unité extérieure Lisez également les précautions et exigences des Raccordement de la tuyauterie de réfrigérant chapitres suivants: Vérification de la tuyauterie de réfrigérant ▪... -
Page 13: Installation De L'unité Extérieure
6 Installation 6.3.4 Installation de l'unité extérieure 4× M8/M10 6.3.5 Pour fournir le drainage (mm) REMARQUE Hauteur maximale des chutes de neige Si l'unité est installée dans un climat froid, prenez les Si l'unité est installée sur des supports muraux, installez-la comme mesures adéquates pour que le condensat évacué... -
Page 14: Protection De L'unité Extérieure Contre Les Chutes
6 Installation 6.3.6 Protection de l'unité extérieure contre les ATTENTION chutes ▪ N'UTILISEZ PAS d'huile minérale sur la partie évasée. ▪ NE RÉUTILISEZ PAS la tuyauterie d'installations Si l'unité est installée dans un lieu où des vents forts peuvent la faire précédentes. -
Page 15: Consignes De Pliage Des Tuyaux
6 Installation Outil d'évasement Outil d'évasement classique pour R32 (à À embrayage À écrou à oreilles embrayage) (type Ridgid) (type Imperial) 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm ▪ Utilisez TOUJOURS 2 clés pour desserrer un raccord conique. 5 Vérifiez que l'évasement est correctement effectué. ▪... -
Page 16: Raccordement De La Tuyauterie De Réfrigérant À L'unité Extérieure
6 Installation Enduit d'étanchéité à base de silicone; assurez-vous de REMARQUE l'absence de trous. Nous vous recommandons d'installer la tuyauterie de Ouverture/fermeture de la vanne d'arrêt réfrigérant entre l'unité intérieure et l'unité extérieure dans un conduit ou d'enrouler la tuyauterie de réfrigérant dans 1 Retrait du couvercle de la vanne d'arrêt. -
Page 17: Procédure De Séchage Sous Vide
6 Installation REMARQUE REMARQUE Veillez à utiliser une solution de détection de bulles Veillez à ouvrir les vannes d'arrêt après l'installation de la recommandée par le revendeur. N'utilisez pas d'eau tuyauterie de réfrigérant et avoir effectué le séchage à sec. savonneuse qui risque de provoquer des fissures des Faire fonctionner le système avec les vannes d'arrêt écrous évasés (l'eau savonneuse peut contenir du sel qui... -
Page 18: A Propos Du Réfrigérant
6 Installation 2 Charge du réfrigérant. INFORMATIONS 3 Compléter l'étiquette des gaz à effet de serre fluorés et la fixer à La longueur de tuyau correspond à la longueur dans un l'intérieur de l'unité extérieure. sens du tuyau de liquide. 6.6.2 A propos du réfrigérant 6.6.5... -
Page 19: Raccordement Du Câblage Électrique
6 Installation REMARQUE AVERTISSEMENT En Europe, les émissions de gaz à effet de serre de la ▪ N'utilisez d'éléments électriques achetés charge de réfrigérant totale dans le système (exprimées en localement dans le produit. tonnes d'équivalent de CO ) sont utilisées pour déterminer ▪... -
Page 20: Spécifications Des Composants De Câblage Standard
6 Installation Type de fil Méthode d'installation Fil à un conducteur AA´ A´ Dénudez l'extrémité du fil jusqu'à ce point. Le fait de trop dénuder le fil peut entraîner des décharges électriques ou des fuites. 3 Ouvrez l'attache. 4 Raccordez le câble d'interconnexion et l'alimentation électrique a Fil à... -
Page 21: Fermeture De L'unité Extérieure
7 Mise en service L'unité extérieure et les unités intérieures démarrent lors du test. 6.8.2 Fermeture de l'unité extérieure Assurez-vous que les préparations de toutes les unités intérieures sont finies (tuyauterie, câblage électrique, purge d'air, ...). Reportez- REMARQUE vous au mode d’emploi des unités intérieures pour plus de détails. Lors de la fermeture du couvercle de l'unité... -
Page 22: Démarrage De L'unité Extérieure
8 Configuration 1 En mode refroidissement, sélectionnez température ▪ Expliquez à l'utilisateur comment économiser l'énergie, comme programmable la plus basse. En mode chauffage, sélectionnez indiqué dans le manuel d'utilisation. la température programmable la plus haute. Le test peut être désactivé si nécessaire. Maintenance et entretien 2 Une fois le test terminé, réglez la température à... -
Page 23: Dépannage
11 Dépannage L'échangeur de chaleur de l'unité extérieure peut être obstrué par de Causes possibles Mesure corrective la poussière, de la saleté, des feuilles, etc. Nous vous Fuite de gaz Vérifiez s'il y a une fuite de gaz. recommandons de nettoyer l'échangeur de chaleur chaque année. Un échangeur de chaleur obstrué... -
Page 24: Mise Au Rebut
12 Mise au rebut Mise au rebut REMARQUE NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces DOIVENT être être conformes à la législation en vigueur. Les unités DOIVENT être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état. -
Page 25: Données Techniques
13 Données techniques Données techniques Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public). L'ensemble complet des dernières données techniques est disponible sur l'extranet Daikin (authentification requise). 13.1 Schéma de câblage Légende du schéma de câblage unifié... - Page 26 être installés conformément aux instructions de la documentation fournie. Équipement en option Équipement fabriqué ou approuvé par Daikin qui peut être associé à l'appareil conformément aux instructions de la documentation fournie. Équipement à fournir Équipement NON fabriqué...
- Page 28 4P518023-1 2017.11...
