Câblage De Connexion; Préparation Du Câble De Raccordement - Daikin R32 Manuel D'installation

Il est recommandé d'utiliser une télécommande fi laire avec un raccordement double ou
triple simultané.
• Serrez solidement les raccordements du câble de raccordement de l'unité intérieure et
de l'unité extérieure et intérieure d'alimentation, du bornier de la boîte de dérivation au
moyen des vis du bornier. Une connexion incorrecte peut provoquer un incendie.
• Un branchement incorrect du câble de raccordement de l'unité intérieure et de l'ali-
mentation pourrait endommager le climatiseur.
• Branchez le câble de raccordement de l'unité intérieure en faisant correspondre les
numéros des borniers de l'unité extérieure et de l'unité intérieure comme indiqué sur
l'étiquette des bornes.
• Mettez à la terre (masse) les unités intérieure et extérieure en raccordant un câble de
terre (masse).
• Les unités doivent être mises à la terre conformémentt aux réglementations nationales
ou régionales.
• Référez-vous au schéma ci-dessus et effectuez correctement le câblage extérieur.
L'appareil risque de dysfonctionner en cas de câblage erroné.
• Vérifi ez les règles locales de branchement électrique, ainsi que les éventuelles ins-
tructions ou prescriptions de câblage spécifi ques.

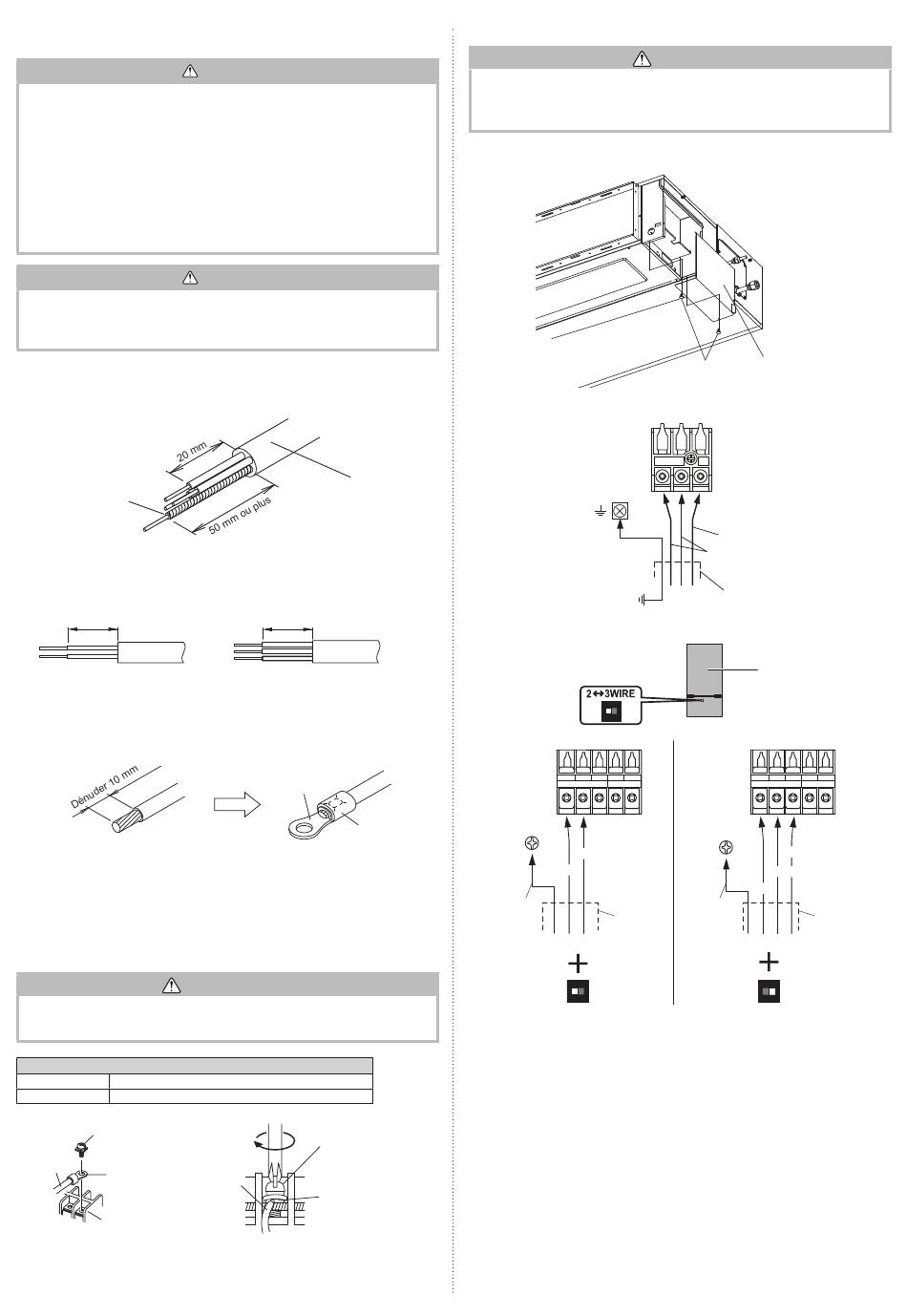

3.8.2. Préparation du câble de raccordement
■ Câble de raccordement
Gardez le fi l de mise à la terre (masse) plus long que les autres fi ls.
Câble de mise à la
terre (masse)
• Utilisez un câble métallique à 4 âmes.
■ Câble de télécommande
Pour type à 2 fi ls
30 mm
Comment connecter les fi ls sur les bornes.
(1) Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans la fi gure
ci-dessous pour effectuer la connexion au bloc de jonction.
(2) Sertissez solidement les bornes à sertir aux fi ls à l'aide d'un outil approprié de manière
à ce que les fi ls ne deviennent pas lâches.
(3) Utilisez les fi ls spécifi és, connectez-les solidement et fi xez-les de manière à ne pas
exercer de tension sur les bornes.
(4) Utilisez un tournevis approprié pour serrer les vis des bornes.
N'utilisez pas un tournevis trop petit car il pourrait endommager la tête des vis et
empêcher un serrage correct.
(5) Ne serrez pas trop fort les vis des bornes, car elles pourraient casser.
(6) Reportez-vous au tableau ci-dessous pour les couples de serrage des vis des bornes.
(7) Veuillez ne pas fi xer 2 câbles d'alimentation à l'aide d'1 seule vis.
Utilisez des cosses à anneau et serrez les vis des bornes aux couples spécifi és, faute
de quoi une surchauffe anormale peut se produire, risquant d'endommager gravement
l'intérieur de l'unité.
Couple de serrage [N·m (kgf·cm)]
Vis M4
Vis M5
Vis avec rondelle
spéciale
Fil
Borne à
sertir
Blocs de jonction
Fr-10
ATTENTION
ATTENTION
Câble de
raccordement
Pour type à 3 fi ls
30 mm
Borne à sertir
Manchon
AVERTISSEMENT
1,2 à 1,8 (12 à 18)
2,0 à 3,0 (20 à 30)
Vis avec rondelle
spéciale
Fil
Borne à
sertir
3.8.3. Câblage de connexion
• Veillez à ne pas confondre le câble d'alimentation avec les câbles de raccordement
lors de l'installation.
• Installez de façon à ce que les câbles pour la télécommande n'entrent pas en contact
avec les autres câbles de raccordement.
(1) Retirez le couvercle du boîtier de commande, puis mettez en place chaque câble de
raccordement.
■ Câble de raccordement
Terre (masse)
■ Câble de télécommande
Commutateur DIP
Type à 2 fi ls
Y1 Y2 Y3 1 2
TO REMOTE CONTROL UNIT Ex IN
Blanc
Rouge
Terre
Câble de
télécommande
Télécommande
Réglage d'usine « 2 FILS »
* Raccordez à la terre (masse) la télécommande si elle dispose d'un fi l de mise à la terre (masse).
REMARQUES : Assurez-vous de changer le DIP SW sur la télécommande
correspondante.
Lorsqu'une télécommande à 2 fi ls est raccordée à un réglage « 3WIRE »,
l'appareil n'est pas alimenté.
Lorsqu'une télécommande à 3 fi ls est raccordée à un réglage « 2WIRE »,
l'appareil n'est pas alimenté.
ATTENTION
Couvercle du boîtier
Vis
de commande
1 2 3
Ligne de commande
Ligne électrique
Câble de raccordement
Unité exté-
(alimentation)
rieure
Carte de circuit imprimé
(PCB)
Type à 3 fi ls
Y1 Y2 Y3 1 2
TO REMOTE CONTROL UNIT Ex IN
Noir
Blanc
Rouge
Terre
Câble de
télécommande
Télécommande
Raccordement de Régler sur
Pièces en option
« 3 FILS »
