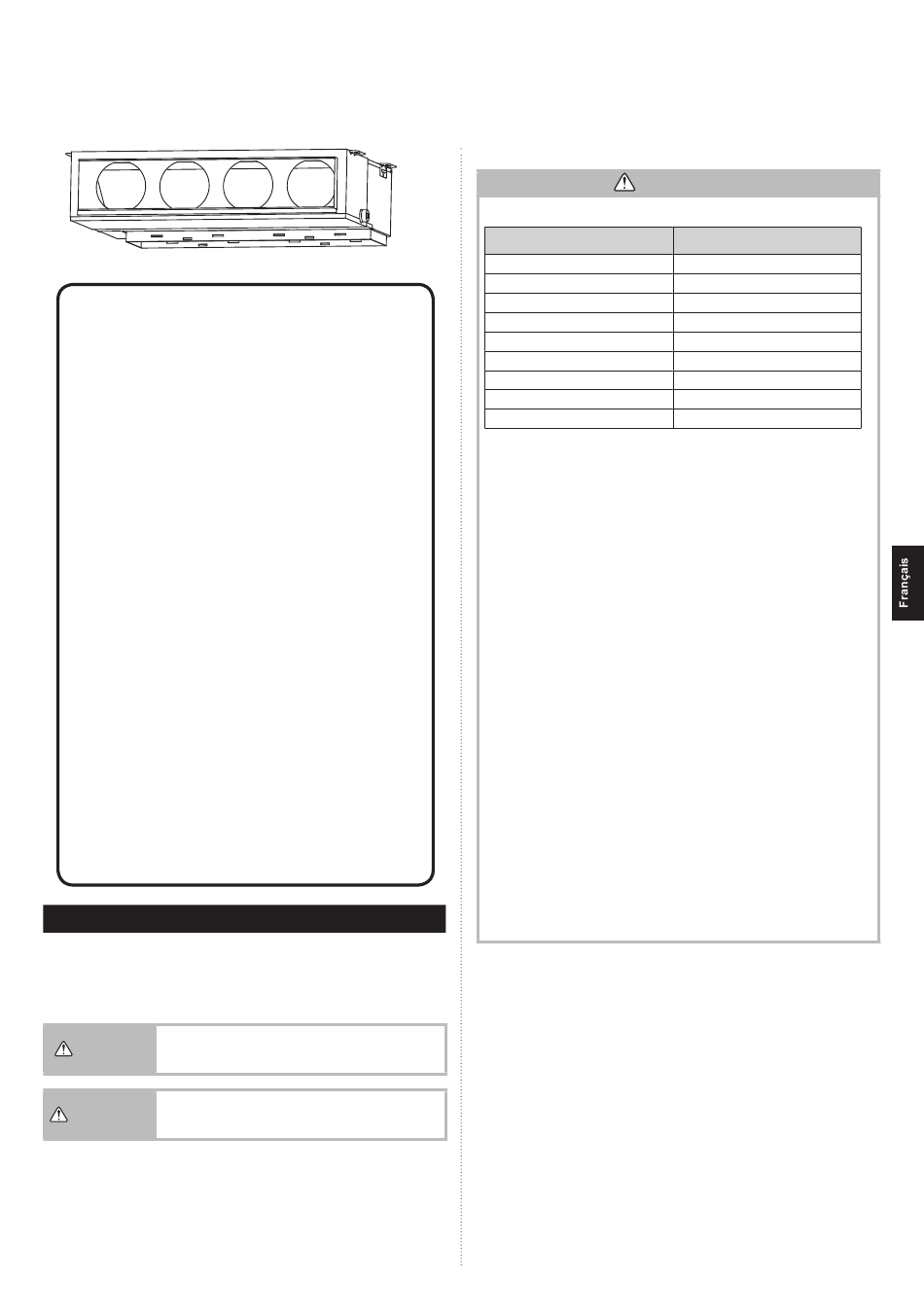

CLIMATISEUR

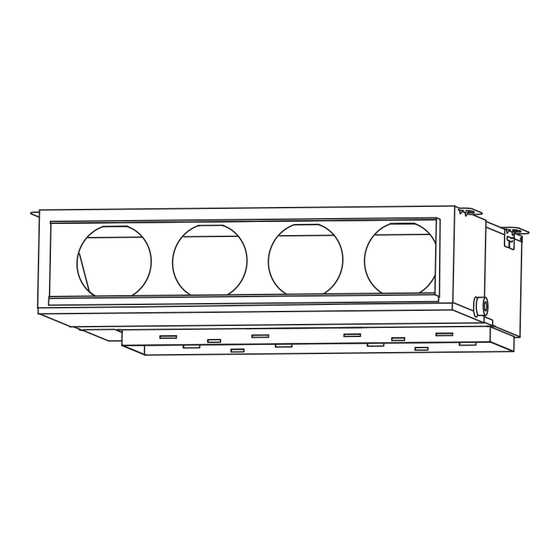

UNITÉ INTÉRIEURE (Type à conduit)
Contenus
1.
PRÉCAUTIONS DE SÉCURITÉ........................................................ 1
2.
CARACTÉRISTIQUES DE L'APPAREIL ........................................... 4
2.1. Outils pour l'installation ............................................................... 4
2.2. Accessoires ................................................................................ 4
2.3. Exigence relative aux tuyaux ...................................................... 4
2.4. Spécifi cations électriques ........................................................... 5
2.5. Pièces en option ......................................................................... 5
3.
TRAVAUX D'INSTALLATION ............................................................. 5
3.1. Choix du lieu d'installation .......................................................... 5
3.2. Dimensions d'installation ............................................................ 5
3.3. Installation de l'appareil .............................................................. 6
3.4. Branchement du conduit d'entrée ............................................... 6
3.5. Raccordement du conduit de sortie ............................................ 7
3.6. Installation de la vidange ............................................................ 7
3.7. Installation de la tuyauterie ......................................................... 8
3.8. Câblage électrique ...................................................................... 9
3.9. Installation de la télécommande ................................................11
3.10. Admission d'air frais .................................................................11
4.
TRAVAUX D'INSTALLATION FACULTATIFS ....................................11
4.1. Kit d'installation en option ..........................................................11
4.2. Entrée et sortie externe .............................................................11
4.3. Capteur distant (pièces en option) ............................................ 12
4.4. Récepteur IR (pièces en option) ............................................... 12
5.
INSTALLATION DE LA TÉLÉCOMMANDE ..................................... 12
5.1. Commande de groupe .............................................................. 12
5.2. Télécommandes multiples ........................................................ 14
5.3. Fonctionnement multi système simultané ............................................ 14
6.
RÉGLAGE DES FONCTIONS ......................................................... 14
6.1. Détails des fonctions ................................................................ 14
6.2. Caractéristiques de la pression statique ................................... 16
7.
LISTE DE CONTRÔLE .................................................................... 16
8.
TEST DE FONCTIONNEMENT ....................................................... 16
8.1. Points de contrôle ..................................................................... 16
8.2. Mode de fonctionnement .......................................................... 16
9.
FINITION ......................................................................................... 16
10. GUIDE DE RECOMMANDATIONS DU CLIENT ............................. 16
11. CODES D'ERREUR ........................................................................ 17
1. PRÉCAUTIONS DE SÉCURITÉ
• Avant l'installation, veuillez lire attentivement ce manuel.
• Les avertissements et précautions indiqués dans ce manuel contiennent des informations
importantes pour votre sécurité. Assurez-vous de les respecter.
• Remettez ce manuel au client en même temps que le Mode d'emploi. Demandez au
client de les conserver soigneusement pour toute utilisation future, par exemple pour
déplacer ou réparer l'appareil .
Indique une situation potentiellement dangereuse ou immi-
AVERTISSEMENT
nente qui, si elle n'est pas évitée, pourrait entraîner la mort ou
de graves blessures.
Indique une situation potentiellement dangereuse, qui peut
ATTENTION
entraîner des blessures mineures ou modérées ou des
dommages matériels.
MANUEL D'INSTALLATION
AVERTISSEMENT
• L'appareil doit être installé, utilisé et stocké dans une pièce avec une surface au sol
supérieure à X m².
Quantité de charge de réfrigérant
M (kg)
M ≤ 1,22
1,22 < M ≤ 1,23
1,23 < M ≤ 1,50
1,50 < M ≤ 1,75
1,75 < M ≤ 2,0
2,0 < M ≤ 2,5
2,5 < M ≤ 3,0
3,0 < M ≤ 3,5
3,5 < M ≤ 4,0
• L'installation de ce produit doit être effectuée par des techniciens de service ex-
périmentés ou des installateurs professionnels uniquement en conformité avec ce
manuel. L'installation par des non-professionnels ou une installation incorrecte du
produit peut provoquer de graves accidents tels que des blessures, une fuite d'eau,
une décharge électrique ou un incendie. Si le produit est installé sans tenir compte
des instructions données dans le manuel, la garantie du fabricant devient nulle.
• Ne pas mettre sous tension tant que tout le travail n'est pas complètement terminé.
En mettant sous tension, vous risqueriez de provoquer un accident grave, tel qu'une
décharge électrique ou un incendie.
• Si du réfrigérant fuit quand vous travaillez, aérez bien l'endroit. Si la fuite de réfrigérant
est exposée à une fl amme directe, elle peut produire un gaz toxique.
• L'installation doit être effectuée en conformité avec les règlements, codes ou normes
pour le câblage électrique et les équipements dans chaque pays, région ou lieu
d'installation.
• Pour accélérer le processus de décongélation ou pour nettoyer, ne pas utiliser de
moyens autres que ceux recommandés par le fabricant.
• L'utilisation de cet appareil n'est pas prévue pour des personnes (y compris les
enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant
pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient
supervisées ou formées par une personne responsable de leur sécurité. Veuillez vous
assurer que les enfants ne jouent pas avec l'appareil.
• Afi n d'éviter tout risque d'étouffement, maintenez le sac plastique ou le fi lm fi n des
matériaux d'emballage à l'écart des jeunes enfants.
• L'appareil doit être stocké dans une pièce sans sources d'infl ammation en fonction-
nement continu (par exemple : fl ammes nues, un appareil fonctionnant au gaz ou un
radiateur électrique en marche).
• Ne pas percer ou brûler.
• Garder à l'esprit que les réfrigérants ne doivent pas contenir d'odeur.
• Sauf en cas D'URGENCE, ne coupez jamais le disjoncteur principal et le disjoncteur
sedonaire des unités intérieures pendant le fonctionnement. Cela provoquerait une
panne du compresseur ainsi qu'une fuite d'eau.
En premier lieu, arrêtez l'unité intérieure à l'aide de la télécommande, du convertis-
seur ou d'un dispositif d'entrée extérieur, puis coupez le disjoncteur.
Assurez-vous de passer par la télécommande, le convertisseur ou un dispositif
d'entrée extérieur.
Lors de la conception du disjoncteur, placez-le à un endroit où les utilisateurs ne
peuvent pas le démarrer ou l'arrêter au cours de leur travail quotidien.
N° DE PIÈCE 9379127097
Pour le personnel de service agréé uniquement.
Surface minimale de la pièce
X (m
)
2
-
1,45
2,15
2,92
3,82
5,96
8,59
11,68
15,26
(IEC 60335-2-40)
Fr-1
