3.8. Câblage électrique
AVERTISSEMENT
• Toute intervention électrique doit être effectuée selon les instructions du présent
manuel, par une personne agréée conformément aux réglementations européennes et
nationales en vigueur. Veillez à utiliser un circuit réservé à l'unité.
Un circuit d'alimentation de trop faible capacité ou un travail exécuté de façon
incorrecte peut provoquer de graves accidents, tels que des décharges électriques ou
des incendies.
• Avant d'entamer le travail, vérifi ez que les unités intérieure et extérieure ne sont pas
sous tension.
• Pour le câblage, utilisez des câbles du type spécifi é, raccordez-les solidement en
veillant à ce qu'aucune force externe ne s'exerce via les câbles, au niveau du raccord
au bornier.
Une connexion incorrecte ou une mauvaise fi xation des câbles peut provoquer de
graves accidents, tels qu'une surchauffe des bornes, une décharge électrique ou un
incendie.
• Installez solidement le couvercle du boîtier électrique sur l'unité.
Une fi xation incorrecte du couvercle du boîtier électrique risque de provoquer de
graves accidents, tels qu'un décharge électrique ou un incendie, suite à la pénétration
de poussière ou d'eau.
• Installez des manchons dans tous les trous pratiqués dans les murs, pour le passage
des câbles. L'absence de manchons risque de provoquer un court-circuit.
• Utilisez les câbles de raccordement et d'alimentation fournis, ou tout autre câble
spécifi é par le fabricant. Des connexions incorrectes, une isolation insuffi sante ou une
surintensité peuvent provoquer une décharge électrique ou un incendie.
• Ne modifi ez pas les câbles d'alimentation, n'utilisez pas de rallonge, ni de câble de
dérivation. Des connexions incorrectes, une isolation insuffi sante ou une surintensité
peuvent provoquer une décharge électrique ou un incendie.
• Faites correspondre les numéros des borniers et les couleurs des câbles de
raccordement avec ceux de l'unité extérieure ou de l'unité de dérivation. Un câblage
incorrect peut déclencher un incendie dans les éléments électriques.
• Connectez solidement les câbles de raccordement au bornier. Fixez également les
câbles à l'aide de porte-fi ls. Des connexions incorrectes, soit à l'intérieur du câblage,
soit à ses extrémités, peuvent provoquer un mauvais fonctionnement, une décharge
électrique ou un incendie.
• Attachez toujours le revêtement extérieur du câble de raccordement à l'aide du serre-
câble. (Un isolant détérioré peut être la cause de pertes électriques.)
• Installez un disjoncteur de fuite mis à la terre. Veillez en outre à installer ce dernier de
manière à ce qu'il coupe simultanément tous les pôles d'alimentation CA. Dans le cas
contraire, il pourrait se produire un choc électrique ou un incendie.
• Raccordez toujours le câble de mise à la terre.
Une mise à la terre incorrecte peut provoquer des chocs électriques.
• Installez les câbles de la télécommande de manière à éviter tout contact direct avec
la main.
• Effectuez le câblage dans le respect des normes, de manière à permettre une
utilisation sûre et effi cace du climatiseur.
• Connectez fermement le câble de raccordement au bornier. Une installation incorrecte
peut provoquer un incendie.
• Mettez l'appareil à la terre.
Ne raccordez pas le câble de terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre
ou au câble de terre d'un téléphone.
Une mise à la terre incorrecte peut provoquer des chocs électriques.
• Ne raccordez pas les câbles d'alimentation aux bornes de la transmission ou de la
télécommande, car cela endommagerait le produit.
• Ne regroupez jamais le câble d'alimentation, le câble de transmission et le câble de la
télécommande dans un même faisceau.
Séparez ces câbles d'au moins 50 mm.
Cela provoquerait un mauvais fonctionnement ou une panne.
• Lors du maniement du PCB, l'électricité statique du corps peut provoquer un mauvais
fonctionnement de la carte. Suivez les instructions ci-dessous :
- Mettez à la terre les unités intérieure et extérieure ainsi que les périphériques.
- Coupez l'alimentation (coupe-circuit).
- Touchez pendant plus de 10 secondes une partie métallique des unités intérieure et
extérieure pour décharger l'électricité statique de votre corps.
- Ne touchez pas les bornes des composants ni les modèles implémentés sur le
PCB.
Couple de serrage [N·m (kgf·cm)]
16 à 18 (160 à 180)
32 à 42 (320 à 420)
49 à 61 (490 à 610)
63 à 75 (630 à 750)
90 à 110 (900 à 1 100)
ATTENTION

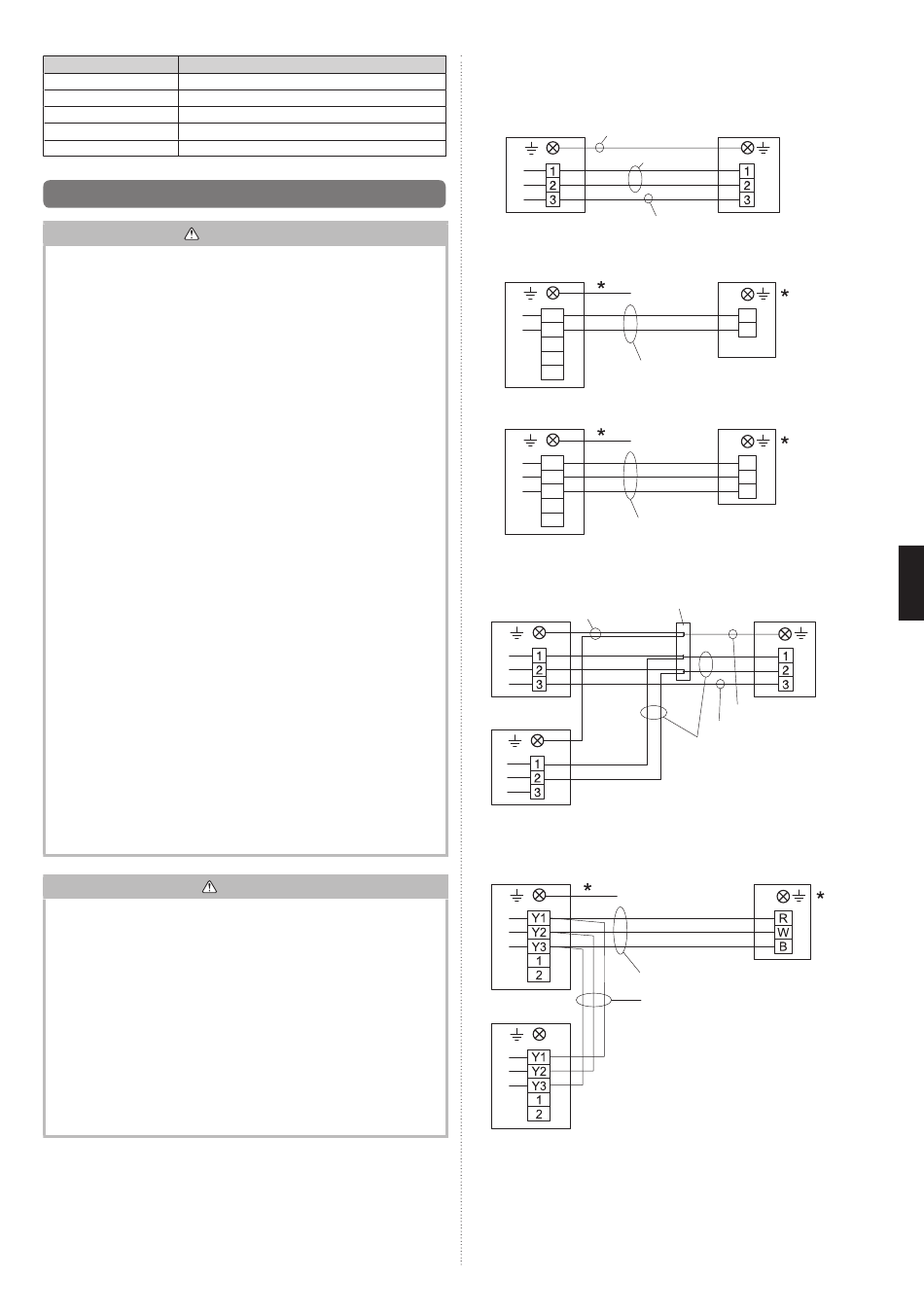

3.8.1. Diagramme de système de câblage

Diagrammes de branchement

Paire standard:
Câble de raccordement
Unité intérieure
Ligne de terre (masse)
Ligne électrique
Câble de télécommande fi laire
Type à 2 fi ls
Unité intérieure
Rouge
Y1
Blanc
Y2
Y3
1
Câble de
2
télécommande
Type à 3 fi ls
Unité intérieure
Rouge
Y1
Blanc
Y2
Noir
Y3
1
Câble de
2
télécommande
*Reliez la télécommande à la terre si elle possède un fi l de terre (masse).
Double simultané (modèles 22/24 uniquement)
Câble de raccordement
Unité intérieure Boîte de jonction (Achetée localement)
Ligne de terre (masse)
(Primaire)
Unité intérieure
(Secondaire)
Câble de télécommande fi laire
Type à 3 fi ls uniquement
Unité intérieure
(Primaire)
Câble de télécommande
Fil de bus (Acheté localement,
Unité intérieure
câble de télécommande)
(Secondaire)
Longueur max. : 500m
* Raccordez à la terre la télécommande si elle dispose d'une ligne de terre (masse).
• Raccordez le câble de la télécommande à l'unité primaire.
Unité extérieure
Ligne de
commande
Télécommande fi laire
R
W
Télécommande fi laire
R
W
B
Unité extérieure
Ligne de terre (masse)
Ligne de commande
Ligne électrique
Télécommande fi laire
Rouge
Blanc
Noir
