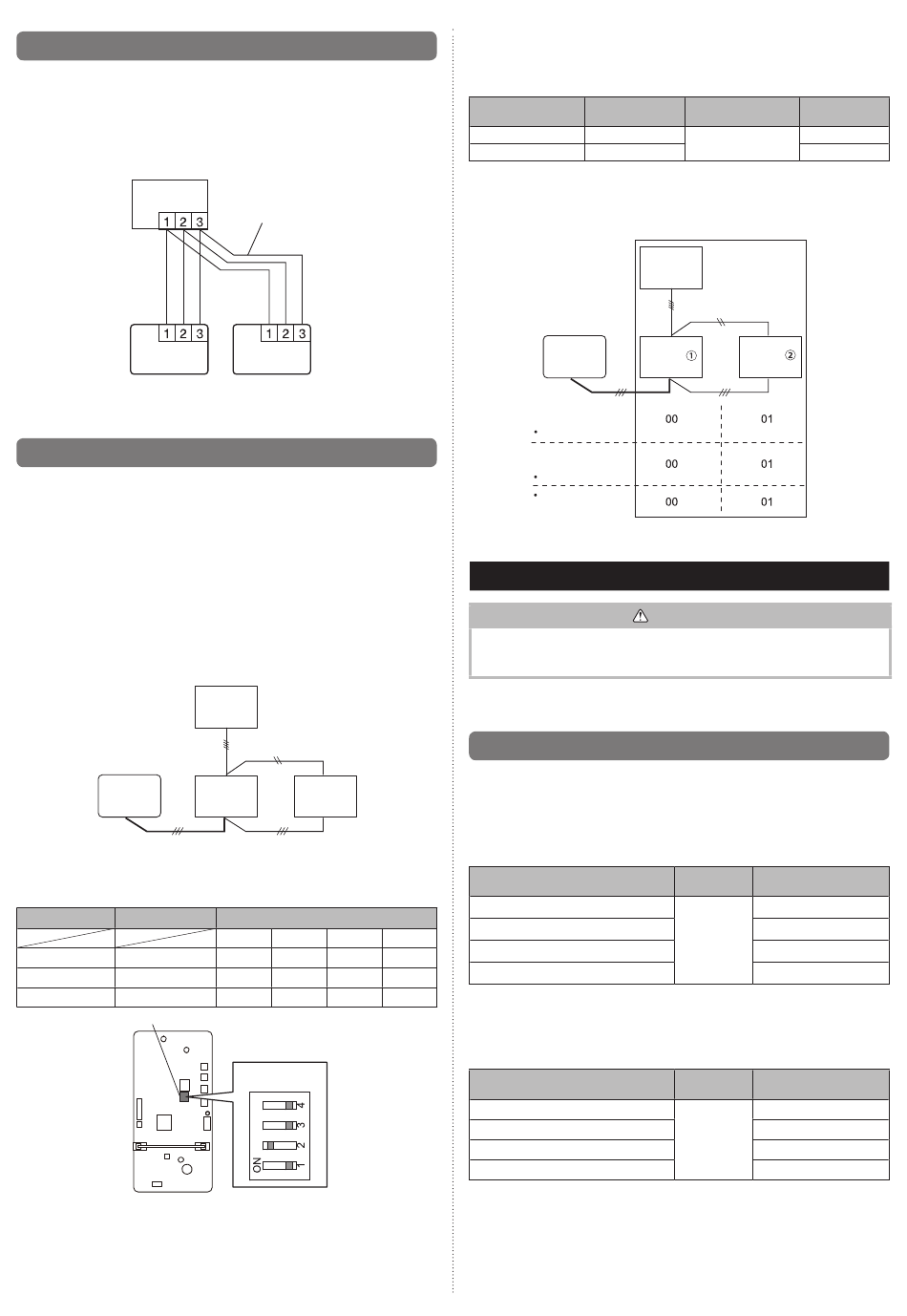

5.2. Télécommandes multiples
• 2 télécommandes distinctes peuvent être utilisées pour faire fonctionner les unités intérieures.
• La minuterie et les fonctions de diagnostic automatique ne peuvent pas être utilisées sur
les appareils secondaires.
(1) Méthode de câblage (unité intérieure vers télécommande)
Exemple de méthode de câblage (type à 3 fi ls)
Unité intérieure
Appareil
principal
Télécommande
(2) Pour commuter entre « l'unité primaire » et « l'unité secondaire », consultez le ma-
nuel d'installation de chaque télécommande fi laire.
5.3. Fonctionnement multi système simultané
• Assurez-vous d'utiliser une télécommande fi laire de type à 3 fi ls. (Réglez le commutateur
DIP sur type à 3 fi ls.)
• Lors de l'utilisation d'un système multi simultané, il n'est pas possible d'utiliser un adaptateur WLAN.
• Un message d'erreur s'affi che en cas de connexion à une unité intérieure qui supporte
le R410A. Vérifi ez le type de machine de l'unité intérieure à raccorder et assurez-vous
d'utiliser une unité intérieure qui supporte le R32.
• La combinaison avec une unité extérieure, permet de commuter MARCHE/ARRÊT simul-
tanément pour 2 unités pour les unités intérieures doubles.
(1) Méthode de câblage
• Consultez 3.8. Câblage électrique.
• L'unité intérieure « primaire » est celle reliée à l'unité extérieure à l'aide d'un câble de
transmission.
• Raccordez le câble de la télécommande à l'unité primaire.
Type double
Télécom-
mande
(2) Réglage des commutateurs DIP (unité intérieure)
Réglez le numéro de chaque unité intérieure en utilisant les commutateurs DIP situés
sur la carte à circuit imprimé de l'unité intérieure. (Voir le tableau et la fi gure suivants.)
Normalement, les commutateurs DIP sont réglés pour que le numéro de l'appareil soit 00.
unité intérieure Numéro de l'appareil
00
1
01
2
02
3
Commutateurs DIP
Carte de circuit imprimé dans le boîtier de commande de l'unité intérieure.
REMARQUE :
Veillez à bien confi gurer les numéros d'unité de manière séquentielle.
(3) Réglage de la télécommande
1. Mettez toutes les unités intérieures sous tension.
Poursuivez la procédure de réglage.
Fr-14
Câble de télécommande
Appareil
secondaire
Unité
extérieure
Unité
Unité
intérieure intérieure
[primaire]
[secondaire]
N° du COMMUTATEUR DIP
1 2 3
ÉTEINT ÉTEINT ÉTEINT
ALLUMÉ ÉTEINT ÉTEINT
ÉTEINT ALLUMÉ ÉTEINT
Exemple :
Numéro d'unité 02
2. Défi nissez les réglages primaires et secondaires.
(Défi nissez comme « 01 » l'unité intérieure reliée à l'unité extérieure à l'aide d'un
câble de transmission.)
L'appareil est réglé en usine sur « 00 ».)
Unité intérieure
1
2
3. Une fois les réglages de fonction terminés, mettez hors tension toutes les unités
intérieures, puis rallumez-les.
* En cas d'affi chage d'un code d'erreur 21, 22, 24 ou 27, il se peut qu'un réglage
soit erroné. Réglez de nouveau la télécommande.
Type double
Télécom-
mande
Réglage des commutateurs
DIP (unité intérieure)
Numéro de l'appareil
Réglage de la télécom-
mande
Numéro de l'appareil
Valeur de réglage
(Primaire/secondaire)
6. RÉGLAGE DES FONCTIONS
.
• Confi rmez que le travail de câblage pour l'unité extérieure a été terminé.
• Assurez-vous que le couvercle du boîtier de commande électrique de l'unité extérieure
est fermé.
Pour changer les réglages des fonctions, reportez-vous aux procédures décrites dans le
manuel d'installation de la télécommande (de type fi laire).
Les paramètres de fonction sont les suivants.
6.1. Détails des fonctions
.
■ Indicateur du fi ltre
L'unité intérieure comporte un indicateur informant l'utilisateur qu'il est temps de nettoyer
le fi ltre. Sélectionnez le réglage de l'heure correspondant à l'intervalle d'affi chage de l'in-
dicateur du fi ltre dans le tableau ci-dessous en fonction de la quantité de poussière ou de
débris dans la pièce. Si vous ne souhaitez pas affi cher l'indicateur du fi ltre, sélectionnez la
valeur correspondant à « Pas d'indication ».
Description du réglage
Standard (2500 heures)
Intervalle long (4 400 heures)
4
Intervalle court (1 250 heures)
ÉTEINT
♦
Pas d'indication
ÉTEINT
ÉTEINT
■ Pression statique
Sélectionnez la pression statique adaptée aux conditions d'installation.
Description du réglage
♦
Normal
Pression statique élevée 1
Pression statique élevée 2
Pression statique élevée 3
Déterminez le volume de vent dans chaque mode c.-à-d., la plage applicable de pression
statique, en référence à "6.2. Caractéristiques de la pression statique" (Le réglage d'usine
de l'unité est « 00 ».)
Numéro de Numéro de
l'appareil fonction
00
51
01
Unité
extérieure
Unité
Unité
intérieure
intérieure
[primaire] [secondaire]
ATTENTION
Numéro de
Valeur de réglage
fonction
11
Numéro de
Valeur de réglage
fonction
21
Valeur de
réglage
00(primaire)
01(secondaire)
(♦... Réglage d'usine)
00
01
02
03
(♦... Réglage d'usine)
00
01
02
03
