Dimensions de l'orifi ce de maintenance
Il doit être possible d'installer et d'enlever le boîtier de commande.
Il doit être possible d'installer et d'enlever le boîtier de commande, les ventilateurs et le
fi ltre.
Boîtier de commande

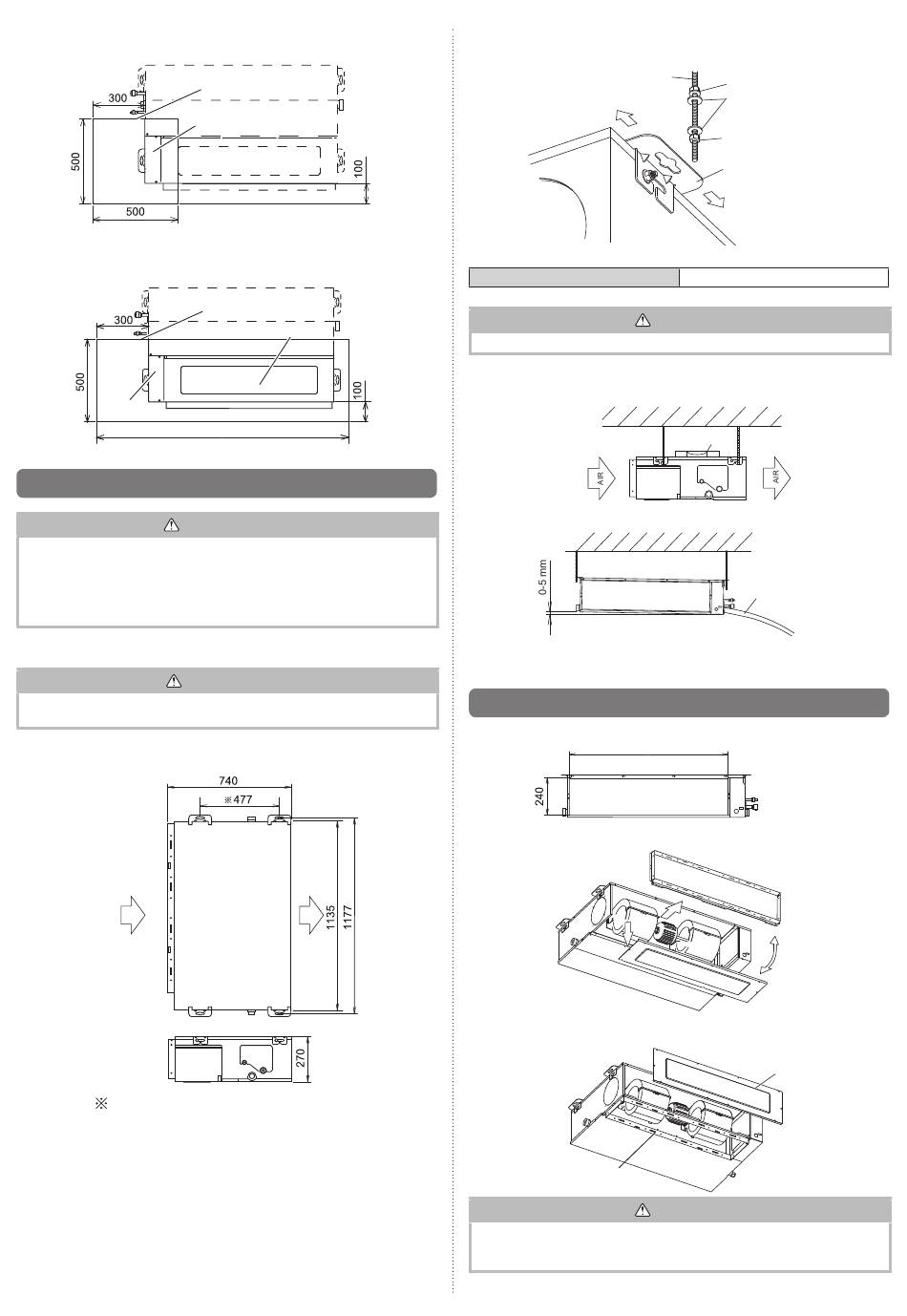

3.3. Installation de l'appareil

• Installez le climatiseur dans un endroit pouvant supporter une charge d'au moins 5
fois le poids de l'unité principale et qui n'amplifi era pas le son ou les vibrations. Si
l'emplacement choisi n'est pas suffi samment résistant, l'unité risque de chuter et de
provoquer des blessures.
• Si les travaux sont effectués avec le seul cadre du panneau, il est possible que l'unité
se décroche. Suivez les instructions.

3.3.1. Installation des crochets

Lors de la fi xation des éléments de suspension, rendez uniforme la position des
boulons.
Diagramme d'installation des boulons de suspension.
(Exemple)
(Partie supérieure)
(Côté gauche)
La distance de
est ajustable en fonction de l'emplacement des boulons de sus-
pension.
(MAX : 550 mm, MIN : 410 mm)
Fr-6
Orifi ce de maintenance
Boîtier de commande
Unité : mm
Orifi ce de maintenance
Panneau d'entrée
1550
Unité : mm
AVERTISSEMENT
AVERTISSEMENT
Unité : mm
3.3.2. Installation de l'unité
Faites coulisser l'appareil dans la direction de la fl èche et fi xez-le.
Boulon de suspension
M10 (acheté localement)
Résistance des boulons [N·m (kgf·cm)]
Fixez solidement l'appareil à l'aide des boulons spéciaux A et B.
3.3.3. Mise à niveau
Basez la direction verticale de la mise à niveau sur l'appareil (droite et gauche).
(Côté gauche)
Basez la direction horizontale de la mise à niveau sur le haut de l'appareil.
Inclinez légèrement du côté auquel le tuyau de vidange est connecté.
L'inclinaison doit être comprise entre 0 mm et 5 mm.
3.4. Branchement du conduit d'entrée
Suivez la procédure de la fi gure ci-dessous pour les conduits.
1015
Vous pouvez changer le conduit d'entrée d'air en remplaçant la grille d'entrée et la bride.
Pour l'entrée d'air inférieure, suivez la procédure 1→2 pour l'installation.
(Avec la confi guration d'usine, l'air entre par l'arrière.)
2
Si la prise d'air s'effectue par le bas, le bruit de l'unité risque d'être audible dans la
pièce. Installez l'appareil et les grilles d'entrée de telle sorte que le bruit soit aussi
faible que possible.
Écrou spécial A
Rondelle
(achetée localement)
Écrou spécial B
Écrou
9,81 à 14,71 (100 à 150)
ATTENTION
Mesureur
Tuyau de vidange
Unité : mm
1
ATTENTION
