• Si vous devez installer un conduit d'entrée, veillez à ne pas endommager le capteur
de température.
• Veillez à installer la grille d'entrée d'air et la grille de sortie d'air pour la circulation de
l'air. La température correcte ne peut pas être détectée.
Appareil
Grille d'entrée
Grille de sortie d'air
d'air
(Pièce)
• Lors du raccordement du conduit, effectuez une isolation du conduit adaptée à l'envi-
ronnement d'installation.
• Une mauvaise isolation peut causer la formation de condensation à la surface de
l'isolant, et entrainer un écoulement de cette condensation.
Les grilles doivent être fi xées de façon à ce qu'il soit impossible de toucher le ventila-
teur de l'unité intérieure. Elles ne doivent en outre pas pouvoir être retirées à la main,
sans l'aide d'un outil.
• Veillez à installer le fi ltre à air dans l'entrée d'air. Si le fi ltre à air n'est pas installé,
l'échangeur thermique peut s'obstruer et ses performances peuvent diminuer.

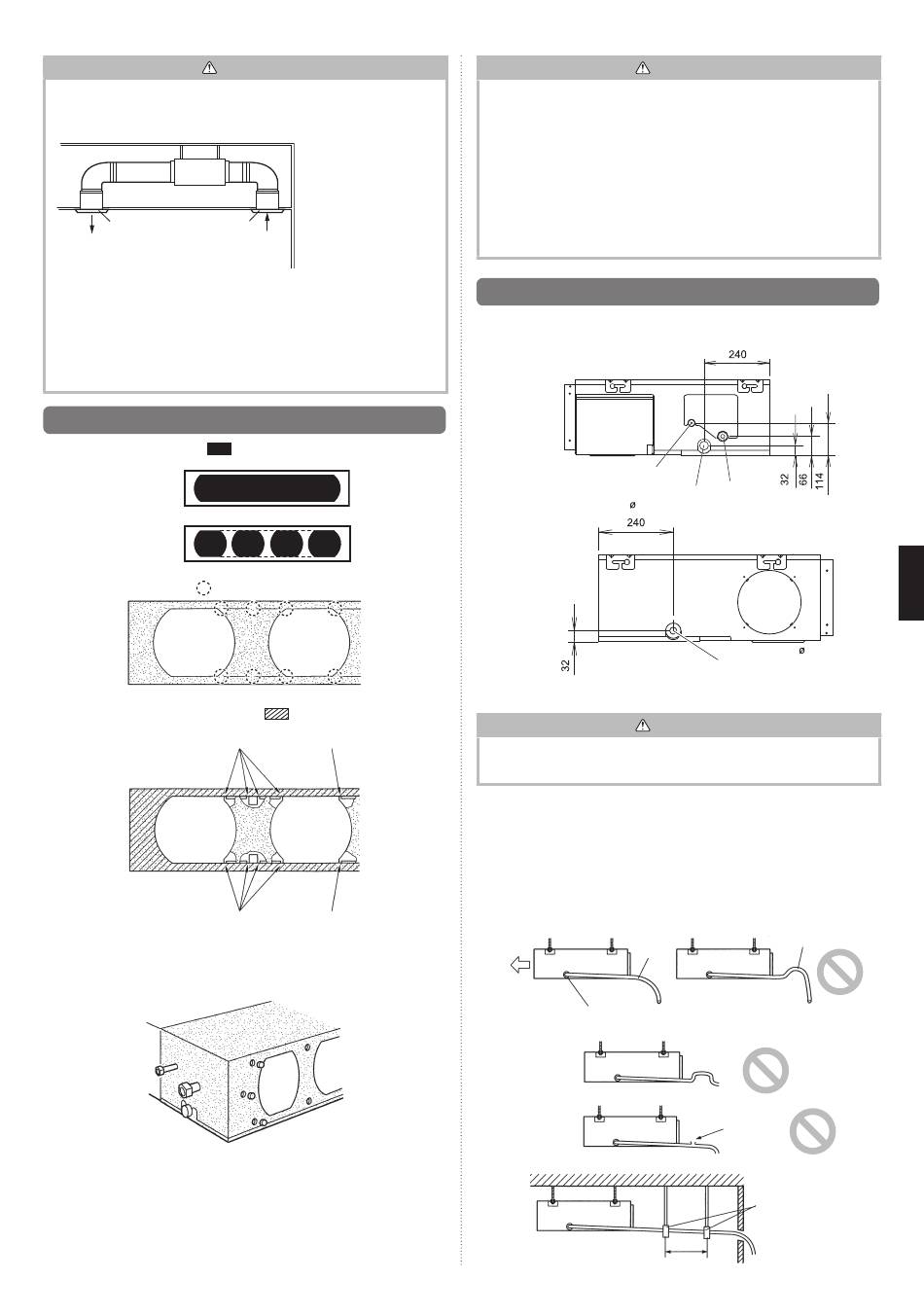

3.5. Raccordement du conduit de sortie

Schéma d'installation de conduit (
(1) Conduit carré
(2) Sortie de conduit circulaire ×4
(confi guration d'usine)
En cas d'utilisation d'un conduit carré
(1) Coupez la partie prédécoupée à l'aide d'un cutter.
(2) Relevez l'isolant autour des points à couper suivant la forme de l'orifi ce de sortie, de
sorte que l'isolant ne dépasse pas de la partie
(3) Utilisez une pince coupante et ôtez la feuille métallique.
(4) La présence d'une fente dans l'isolant impose l'utilisation de pinces radio, brucelles,
etc. pour étirer l'orifi ce de la vis utilisée lors de l'installation de la bride circulaire et de
la bride carré au moment du raccordement du conduit.
ATTENTION
DÉCOUPE)
.
Cut Cut
Cut
Cut
• Vérifi ez que les travaux sur le conduit ne dépasse pas la plage de pression statique
externe de l'équipement.
• Assurez-vous d'isoler les conduits afi n d'éviter de la condensation de rosée.
• Assurez-vous d'isoler entre les conduits et les murs si des conduits en métal sont
utilisés.
• Veuillez expliquer les méthodes de manipulation et de lavage des matériaux achetés
localement au client.
• Pour empêcher quiconque de toucher les pièces situées à l'intérieur de l'appareil,
veillez à installer des grilles sur les orifi ces d'entrée et de sortie. Ces grilles doivent
être conçues de telle sorte qu'elles ne puissent pas être démontées sans outils.
• Lors du raccordement du conduit à l'orifi ce de sortie de l'unité intérieure, assurez-vous
d'isoler l'orifi ce de sortie et les vis d'installation pour empêcher toute fuite d'eau autour
de l'orifi ce.

3.6. Installation de la vidange

Installez le tuyau d'évacuation conformément aux mesures données dans la fi gure sui-
vante.
(Côté gauche)
Tuyau de liquide
Tuyau de vidange
38 mm (D.E.)
(Côté droit)
Installez le tuyau de vidange conformément aux instructions du manuel d'installation et
maintenez une température suffi samment élevée pour éviter toute condensation dans
le local. Une mauvaise installation des tuyaux peut entraîner des fuites d'eau.
REMARQUE :
Installation du tuyau de vidange
• Installez le tuyau de vidange en pente descendante (1/50 à 1/100) afi n qu'il n'y ait pas
de montée ni de siphon dans le tuyau.
• Utilisez un tuyau de PVC dur standard (VP25) [diamètre externe de 38 mm] et raccor-
dez-le à l'aide de ruban adhésif (PVC) de manière à éviter toute fuite.
• Installez des supports si vous utilisez de longs tuyaux.
• Veillez à ne pas créer de purge d'air.
• Isolez toujours le tuyau de vidange du côté intérieur.
Flux d'air de l'orifi ce
Tuyau de
de sortie
vidange
CORRECT
Placez le tuyau de vidange
en dessous de cette partie.
INTERDIT
INTERDIT
ATTENTION
Tuyau de gaz
Tuyau de vidange 38 mm (D.E.)
Le bouchon de vidange est fi xé
en confi guration d'usine.
Unité : mm
ATTENTION
Siphon
INTERDIT
Montée
Purge d'air
Support
1,5 à 2 m
Fr-7
