Sommaire des Matières pour Daikin R32 Split Série

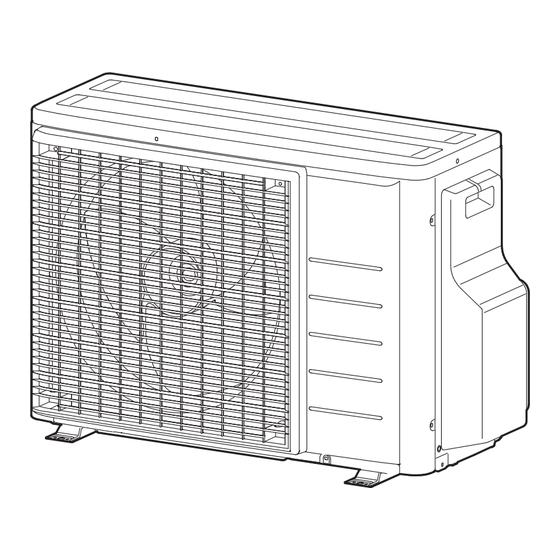

- Page 1 MANUEL D’INSTALLATION R32 Split Series Modèles 2MXM40M3V1B 2MXM50M2V1B9 2AMXM40M3V1B 2AMXM50M3V1B...
- Page 2 3P475203-6A...
- Page 3 2P427092-10H...
- Page 4 2P427092-10H...
-
Page 5: Précautions De Sécurité
Une mauvaise installation peut entraîner des fuites d'eau, des décharges électriques ou un incendie. • Utilisez uniquement les accessoires, les équipements en option et les pièces détachées fabriqués ou approuvés par Daikin. • Installez le climatiseur sur une fondation suffisamment solide pour supporter le poids de l'unité. - Page 6 Précautions de sécurité • Aucun agent ne doit être utilisé pour accélérer le processus de dégivrage ou pour le nettoyage, à l'exception de ceux recommandés par le fabricant. • L'appareil ne doit pas être stocké dans un local dans lequel des sources d'allumage sont en permanence présentes (par exemple: flammes nues, appareil à...
-
Page 7: Accessoires
Accessoires Accessoires fournis avec l'unité extérieure: Manuel d'installation+ Manuel R32 Étiquette de charge de réfrigérant Contient des gaz à effet de serre fluorés GWP: 675 GWP × kg 1000 Il se situe au fond de l'emballage. Il se situe au fond de l'emballage. Étiquette multilingue concernant les gaz fluorés à... -
Page 8: Précautions Relatives Au Choix De L'emplacement
Précautions relatives au choix de l'emplacement 1) Sélectionnez un emplacement suffisamment solide pour supporter le poids et les vibrations de l'unité et où les bruits de fonctionnement ne seront pas amplifiés. 2) Sélectionnez un emplacement où l'air chaud évacué par l'unité ou le bruit de fonctionnement ne gênera pas les voisins de l'utilisateur. -
Page 9: Schéma D'installation De L'unité Intérieure/Extérieure
Schéma d'installation de l'unité intérieure/extérieure Pour l'installation des unités intérieures, reportez-vous au manuel d'installation fourni avec les unités. (Le schéma illustre une unité intérieure avec montage mural.) ATTENTION • Ne raccordez pas la tuyauterie de branchement intégrée et l'unité extérieure lorsque vous effectuez uniquement des travaux de tuyauterie sans raccorder l'unité... -
Page 10: Raccordements (Orifice De Raccordement)
Installation • Installez l'unité à l'horizontale. • L'unité peut être installée directement sur une terrasse en béton ou un autre type de surface solide, pour autant que l'évacuation soit efficace. • Dans le cas où des vibrations pourraient être transmises au bâtiment, utilisez du caoutchouc anti-vibration (non fourni). Raccordements (orifice de raccordement) Installez l'unité... -
Page 11: Schéma D'installation De L'unité Extérieure
Schéma d'installation de l'unité extérieure • Suivez les consignes d'installation ci-dessous si le flux d'air d'évacuation ou l'admission d'air de l'unité extérieure est bloqué par un mur ou autre obstacle. • Pour tous les exemples d'installation ci-dessous, la hauteur du mur du côté de l'évacuation est de 1200 mm maximum. Deux côtés face au mur Mur faisant face à... -
Page 12: Travaux Sur La Tuyauterie De Réfrigérant
Travaux sur la tuyauterie de réfrigérant Installation de l'unité extérieure 1) Lors de l'installation de l'unité extérieure, reportez-vous aux sections "Précautions relatives au choix de l'emplacement" à la page 4 et "Schéma d'installation de l'unité intérieure/extérieure" à la page 5. 2) Si des travaux de drainage sont nécessaires, procédez comme suit. - Page 13 Travaux sur la tuyauterie de réfrigérant Purge d'air et vérification de l'absence de fuite de gaz AVERTISSEMENT • Ne mélangez aucune autre substance que le réfrigérant indiqué (R32) au cycle de réfrigération. • En cas de fuite de gaz réfrigérant, aérez la pièce dès que possible et autant que possible. •...
-
Page 14: Charge De Réfrigérant Supplémentaire
Travaux sur la tuyauterie de réfrigérant Charge du réfrigérant 1-1. Charge de réfrigérant supplémentaire • Si la longueur totale de la tuyauterie de réfrigérant dépasse 20 m, ajoutez du réfrigérant. (La longueur totale maximale de la tuyauterie de réfrigérant pour toutes les pièces est de 30 m.) A: Quantité... -
Page 15: Précautions Lors De La Mise En Place De Conduites De Réfrigérant
Travaux sur la tuyauterie de réfrigérant Précautions lors de la mise en place Assurez-vous de de conduites de réfrigérant placer un capuchon. Pluie Si aucun capuchon n’est disponible, couvrez la • Précautions relatives à la manipulation du tuyau partie évasée avec un ruban pour la protéger de 1) Protégez l'extrémité... -
Page 16: Rafraîchissement Forcé
Aspiration Afin de protéger l'environnement, veillez à procéder à une aspiration lors du déplacement ou de la mise au rebut de l'unité. 1) Retirez les capuchons de vannes des vannes d'arrêt du liquide et du gaz au niveau des tuyaux correspondant aux pièces A et B. Clapet d’arrêt Clé... - Page 17 Câblage AVERTISSEMENT • N'utilisez pas de câbles taraudés, toronnés (ATTENTION 1), de rallonges ou de raccordements en étoile car ils peuvent entraîner une surchauffe, une décharge électrique ou un incendie. • N'utilisez pas d'éléments électriques achetés localement dans le produit. (Ne branchez pas l'alimentation de la pompe d'évacuation, etc.
- Page 18 Câblage 3) Tirez sur les fils et vérifiez qu'ils ne se déconnectent pas. Fixez ensuite les fils dans un dispositif de retenue des câbles. PIÈCE-B Alimentation électrique PIÈCE-A Dispositif de retenue des câbles Fixez bien le dispositif de retenue Utilisez le des câbles de manière à...
-
Page 19: Afin D'éviter Toute Décharge Électrique
Câblage Manipulation sans risque de la partie à haute tension • Désactivez le disjoncteur et attendez 10 minutes avant d'effectuer l'entretien. 1-1. Afin d'éviter toute décharge électrique • Utilisez un testeur pour vérifier que la tension entre "+" et "-" est inférieure ou égale à 50 V. (Reportez-vous à la figure ci-dessous pour connaître les emplacements à... -
Page 20: Légendes Du Schéma De Câblage Unifié
Câblage Schéma de câblage Légendes du schéma de câblage unifié Pour les pièces appliquées et la numérotation, reportez-vous à l'autocollant du schéma de câblage fourni avec l'unité. Les pièces sont numérotées par ordre croissant et les numéros sont représentés dans la vue d'ensemble ci-dessous par le symbole "*" dans la référence. DISJONCTEUR TERRE DE PROTECTION CONNEXION... -
Page 21: Réglage De Désactivation Du Mode Écono
Réglage de désactivation du mode ÉCONO AVERTISSEMENT Mettez toujours le disjoncteur hors tension avant de commencer. • Ce réglage désactive le signal de commande d'entrée de la télécommande. • Utilisez ce réglage lorsque vous souhaitez bloquer la réception des commandes d'entrée (rafraîchissement/chauffage) envoyées par les télécommandes des unités intérieures. -
Page 22: Réglage Du Mode Silencieux De Nuit
Réglage du mode silencieux de nuit • Si vous devez utiliser le mode silencieux de nuit, les réglages initiaux doivent être définis lors de l'installation de l'unité. Présentez le mode silencieux de nuit au client, comme indiqué ci-dessous, et déterminez si le client souhaite ou non utiliser le mode silencieux de nuit. -
Page 23: Économie D'énergie En Veille
Économie d'énergie en veille La fonction économie d'énergie en veille désactive l'alimentation électrique de l'unité extérieure et passe l'unité intérieure en mode économie d'énergie en veille. La consommation énergétique du climatiseur est ainsi réduite. La fonction économie d'énergie en veille fonctionne sur les unités intérieures suivantes. Pour les modèles FTXM, FTXP, FTXJ, FVXM. -
Page 24: Essai De Fonctionnement Et Test
Essai de fonctionnement et test • Mesurez la tension du côté principal du disjoncteur de sécurité avant de lancer le mode test de fonctionnement. • Vérifiez que toutes les vannes d'arrêt du liquide et du gaz sont complètement ouvertes. • Vérifiez que la tuyauterie et le câblage correspondent parfaitement. •... - Page 25 Essai de fonctionnement et test Éléments à vérifier Élément à vérifier Conséquences du problème Vérifier Les unités intérieures sont-elles installées de façon sûre? Chute, vibrations, bruits Une inspection a-t-elle été réalisée pour vérifier l'absence Pas de rafraîchissement, pas de chauffage de fuites de gaz? L'installation est-elle intégralement isolée (tuyaux de gaz, tuyaux de liquide, parties internes de l'extension du flexible...
-
Page 26: Schéma De Tuyauterie
Schéma de tuyauterie Schéma de tuyauterie pour 2MXM50M2V1B9, 2AMXM50M3V1B Unité extérieure Embranchement Échangeur de chaleur Vanne motorisée Thermistance de 7,9 CuT température Pièce·A· Thermistance (liquide) d'air extérieur Filtre 6,4 CuT 6,4 CuT (6,4 CuT) 7,9 CuT Embranchement Tuyauterie Vanne d'arrêt du liquide à... - Page 28 3P423316-2K 2017.04...
