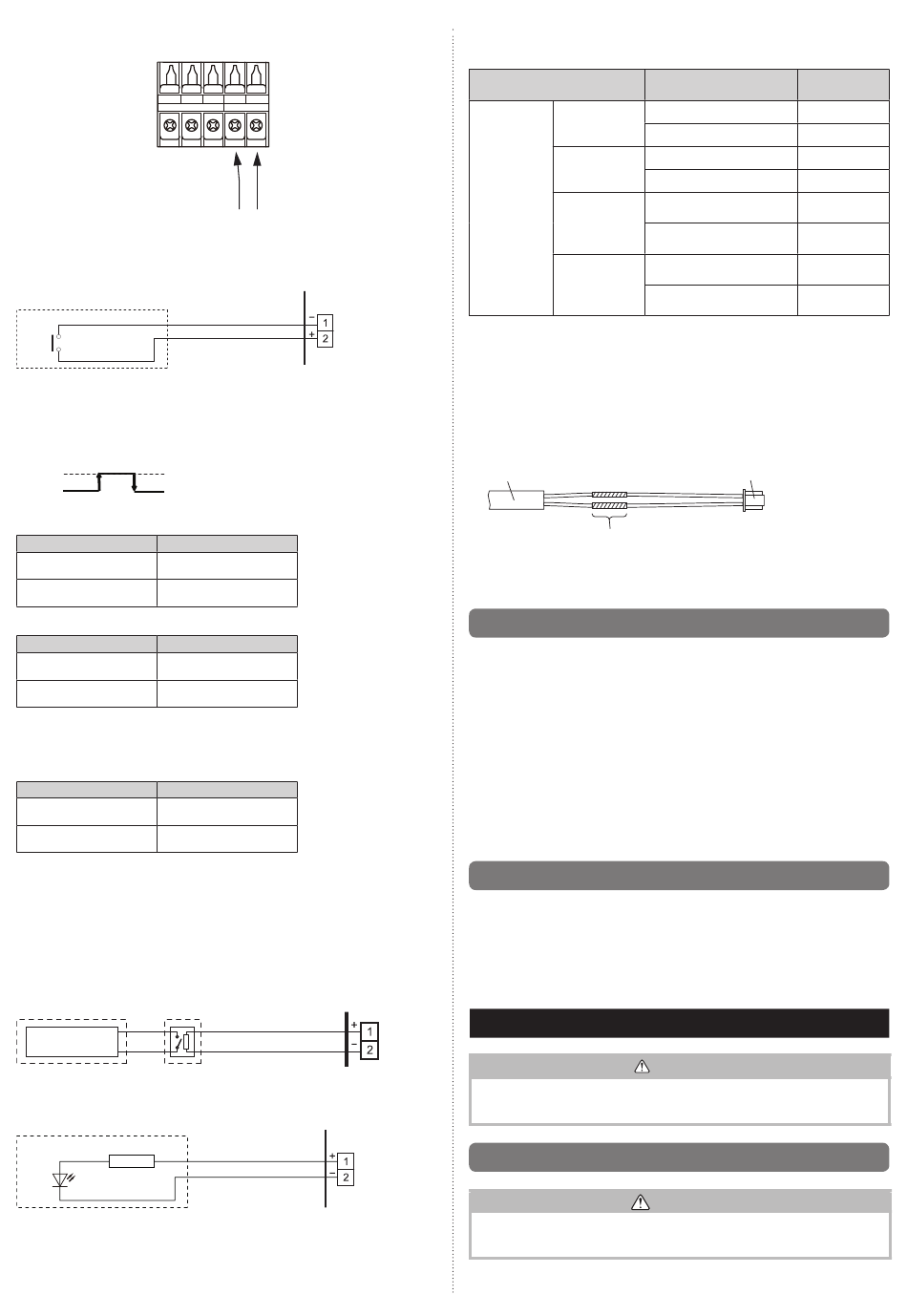

• Le branchement des fi ls doit être distinct du câble d'alimentation.
Y1
TO REMOTE CONTROL UNIT
● Borne à contact sec
Si une alimentation n'est pas nécessaire au dispositif d'entrée que vous souhaitez connecter,
utilisez la borne à contact sec.
*1
Dispositif connecté
*1 : Le commutateur peut être utilisé sur la condition suivante : 12 V à 24 V.c.c, 1 mA à 15 mA.
■ Comportement du fonctionnement
● Type de signal d'entrée
ALLUMÉ
Front
ÉTEINT
Lorsque le réglage des fonctions est en mode « Marche/Arrêt » 1.
Signal d'entrée
OFF (ÉTEINT)→ ON
Opération
(ALLUMÉ)
ON (ALLUMÉ) → OFF
Arrêt
(ÉTEINT)
Lorsque le réglage des fonctions est en mode « Arrêt forcé ».
Signal d'entrée
OFF (ÉTEINT)→ ON
Arrêt forcé
(ALLUMÉ)
ON (ALLUMÉ) → OFF
Normal
(ÉTEINT)
* Lorsque l'arrêt forcé est déclenché, l'unité intérieure s'arrête et l'utilisation de
fonctionnement/arrêt par une télécommande est restreinte.
Lorsque le réglage des fonctions est en mode « Marche/Arrêt » 2.
Signal d'entrée
OFF (ÉTEINT)→ ON
Opération
(ALLUMÉ)
ON (ALLUMÉ) → OFF
Arrêt (R.C. désactivé)
(ÉTEINT)
4.2.2. Sortie externe
• Un câble à paire torsadée (22AWG) doit être utilisé. La longueur maximale du câble est
de 25 m (82 pi).
• Utilisez un câble d'entrée et de sortie externe de dimensions extérieures appropriées
en fonction du nombre de câbles à installer.
• Tension de sortie : Haute 12 V ± 2 V c.c, basse 0 V.
• Intensité admissible : 50mA
■ Sélection de la sortie
Lors de l'interverrouillage avec un périphérique externe
Dispositif
connecté
Relais (acheté localement)
ou
Lors de l'affi chage de « Marche/Arrêt »
Résistance
DEL
Dispositif connecté
Fr-12
Borne
Y2 Y3 1 2
Ex IN
Dispositif connecté
Borne
(entrée externe)
Commande
Commande
Commande
PCB
PCB
■Comportement du fonctionnement
*Si le réglage de fonction « 60 » est réglé sur « 00 »
Réglage des fonctions
60
4.2.3. Méthodes de connexion
■ Modifi cation de fi l
• Retirez l'isolant du fi l relié au connecteur du kit de fi l.
• Retirez l'isolant du câble acheté localement. Utilisez un connecteur à contact isolé de
type serti pour relier le câble fourni sur site et le fi l du kit de fi l.
• Connectez le fi l au fi l de connexion à l'aide de soudure.
IMPORTANT : Assurez-vous d'isoler la connexion entre les fi ls.
Acheté localement
Soudez et isolez les pièces connectées.
• Connecter les fi ls sur les bornes.
Utilisez des cosses à anneau munies de manchons isolants pour effectuer la connexion
au bloc de jonction.
4.3. Capteur distant (pièces en option)
4.3.1. Méthode de branchement
• Retirez le connecteur existant et remplacez-le par le connecteur de télécommande
(assurez-vous d'utiliser le connecteur approprié).
• Le connecteur d'origine doit être isolé pour garantir qu'il n'entrera pas en contact avec
d'autres circuits électriques.
4.3.2. Réglage de la correction de la température de la pièce
Lorsqu'un capteur distant est raccordé, confi gurez le réglage des fonctions de l'unité
intérieure comme indiqué ci-dessous.
• Numéro de fonction « 30 » :
Réglez le numéro de réglage sur « 00 ». (défaut)
• Numéro de fonction « 31 » :
Réglez le numéro de réglage sur « 02 ».
* Reportez-vous à « 6. RÉGLAGE DES FONCTIONS » pour des détails sur le numéro
de fonction et la valeur de réglage
4.4. Récepteur IR (pièces en option)
• Pour la méthode d'installation, veuillez consulter le manuel d'installation du récepteur
IR.
4.4.1. Méthode de branchement
• Utilisez 7 broches pour le câble du récepteur.
• Tout d'abord, raccordez le câble du récepteur au PCB du contrôleur.
• Fixez l'âme présente entre le PCB du contrôleur et la bride.
5. INSTALLATION DE LA TÉLÉCOMMANDE
CN47
.
• Lors du réglage des commutateurs DIP, ne touchez aucune autre partie de la carte de
circuit imprimé directement à mains nues.
• Assurez-vous de couper le courant.

5.1. Commande de groupe

CN47
La commande de groupe n'est possible qu'entre les unités avec des télécommandes
du même type. Pour confi rmer le type de télécommande, voir l'arrière de la télécom-
mande ou « 2.2. Accessoires ».
Plusieurs unités intérieures peuvent être utilisées en même temps au moyen d'une
télécommande unique.
État
Arrêt
00
Opération
Normal
09
Erreur
Arrêt du ventilateur de l'unité
intérieure
10
Fonctionnement du ventilateur
de l'unité intérieure
Élément chauffant externe
ÉTEINT
11
Élément chauffant externe
ALLUMÉ
Pièces en option
Fil de sortie externe
ATTENTION
ATTENTION
Tension de
sortie
0 V
12 V cc
0 V
12 V cc
0 V
12 V cc
0 V
12V cc
