16 | Installation de l'unité

16.2.3 Consignes pour l'installation de la tuyauterie de purge

Directives générales
Guide de référence de l'installateur et de l'utilisateur
56
4 Isolez la gaine pour éviter la formation de condensation. Utilisez de la laine de
verre ou de la mousse de polyéthylène de 25 mm d'épaisseur.
▪ Filtre. Veillez à attacher le filtre à air à l'intérieur du passage d'air côté entrée
d'air. Utilisez un filtre à air dont l'efficacité de filtrage est ≥50% (technique
gravimétrique).
Assurez-vous que l'eau de condensation peut être évacuée correctement. Cela
implique:
▪ Directives générales
▪ Raccordement de la tuyauterie de purge à l'unité intérieure
▪ Recherche de fuites d'eau
▪ Longueur du tuyau. Veillez à ce que la tuyauterie soit la plus courte possible.
▪ Taille des tuyaux. La taille du tuyau doit être égale ou supérieure à celle du
tuyau de raccordement (tuyau en vinyle de 20 mm de diamètre nominal et de
26 mm de diamètre extérieur).

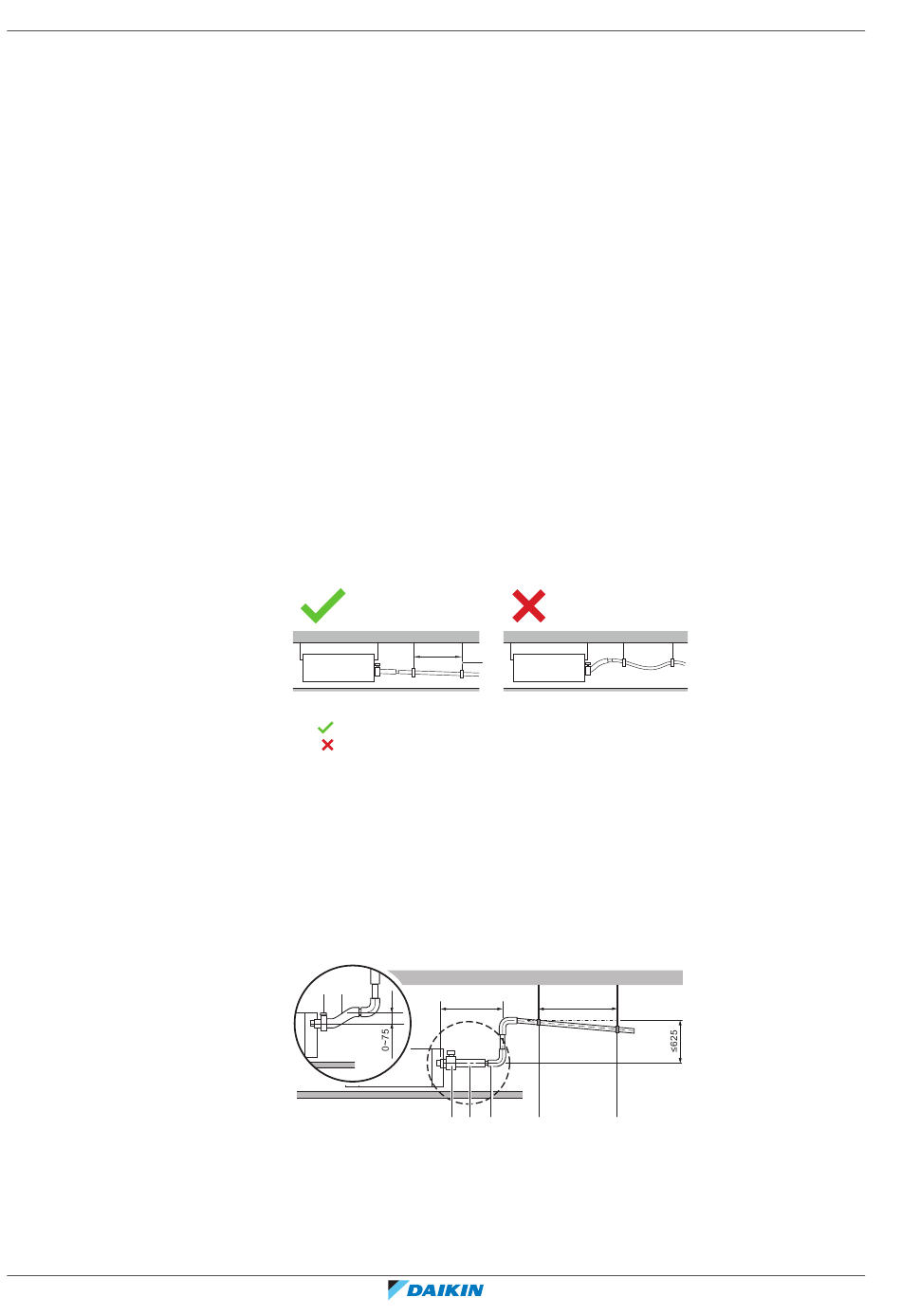

▪ Pente. Assurez-vous que la tuyauterie de purge a une pente (d'au moins 1/100)
pour éviter que l'air ne soit emprisonné dans la tuyauterie. Utilisez des barres de
suspension comme illustré.
a Barre de suspension
Autorisé
Non permis
▪ Condensation. Prenez des mesures contre la condensation. Isolez la tuyauterie
de purge complète dans le bâtiment.
▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la tuyauterie
ascendante pour rendre la pente possible.
- Inclinaison du flexible de purge: 0~75 mm pour éviter le stress sur la tuyauterie
et pour éviter des bulles d'air.
- Tuyauterie ascendante: ≤300 mm de l'unité, ≤625 mm perpendiculairement à
l'unité.
a b
a Collier métallique (accessoire)
b Flexible de vidange (accessoire)
c Tuyauterie d'évacuation ascendante (tuyau en vinyle Ø20 mm nominal et Ø26 mm
extérieur) (non fournie)
d Barres de suspension (à fournir)
1~1.5 m
a
≤300 1000~1500
a b c d
(mm)
d
FXSA15~140A2VEB
