Consignes Pour L'installation De La Tuyauterie De Purge - Daikin FXZA15A2VEB Manuel D'installation Et De Fonctionnement

Table des Matières

Publicité

350
a
b
c
533
d
575
A
B
A
585~660 mm: Dans le cas de l'installation avec
BYFQ60B
585~595 mm: Dans le cas de l'installation avec
BYFQ60C
B
700 mm: Dans le cas de l'installation avec BYFQ60B
620 mm: Dans le cas de l'installation avec BYFQ60C
a
Tuyauterie d'évacuation
b
Tuyauterie de réfrigérant
c
Pas du support de suspension
d
Unité
Exemple
A
B
C
(a)
A: Ouverture au plafond
B: Distance entre l'unité et l'ouverture dans le plafond
C: Chevauchement entre le panneau de décoration et le plafond
suspendu
▪ Niveau. Assurez-vous que l'unité est à niveau dans les 4 coins, à
l'aide d'un niveau à bulle ou d'un tube en vinyle rempli d'eau.
a
b
b
a
Niveau
b
Tube en vinyle
c
Niveau à bulle
REMARQUE
L'unité ne doit PAS être installée inclinée. Conséquence
possible: Si l'unité est inclinée dans le sens inverse du
flux de condensat (le côté tuyauterie d'évacuation est
surélevé), le contacteur à flotteur risque de ne pas
fonctionner correctement et l'eau risque de goutter.

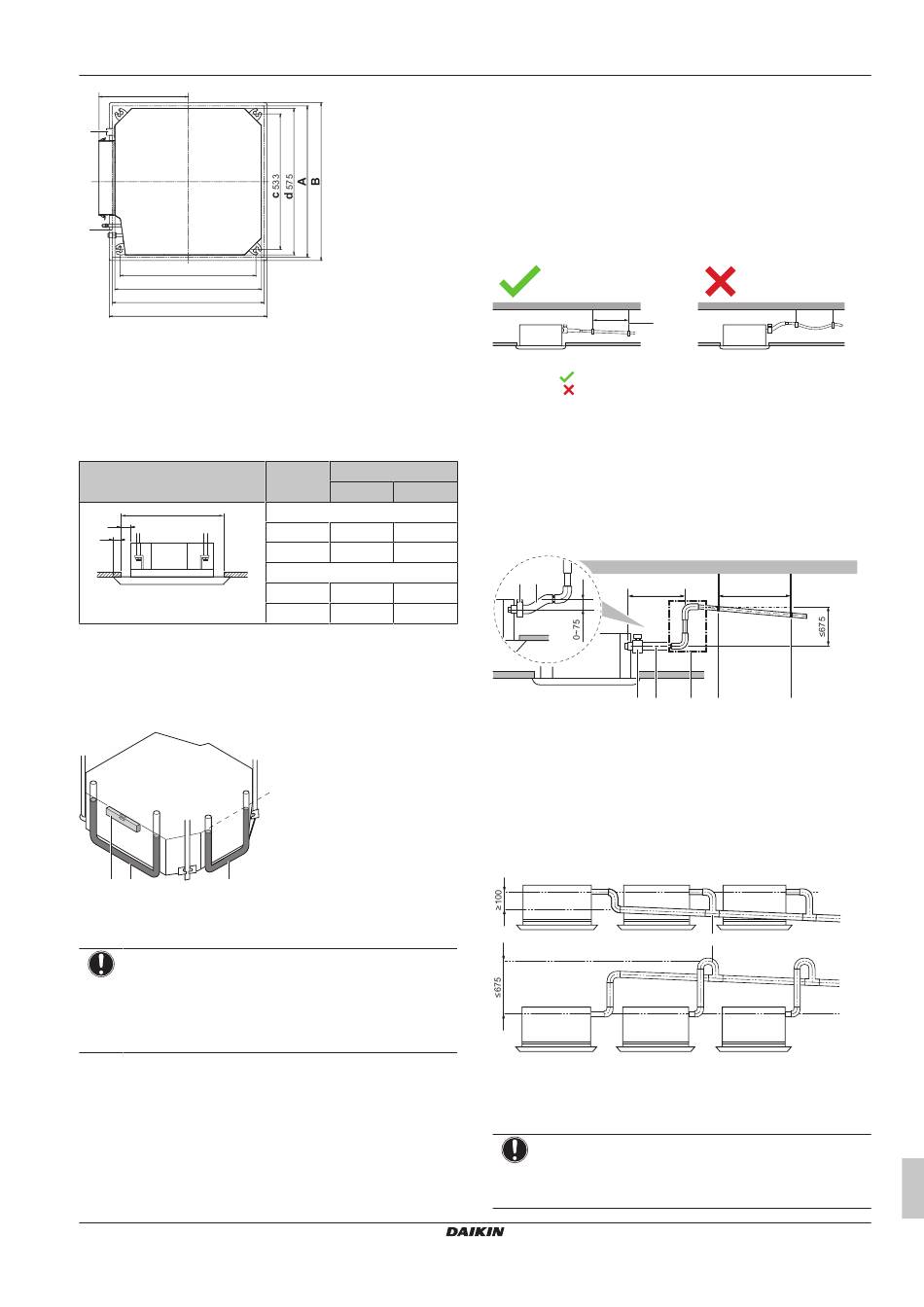

12.2.2
Consignes pour l'installation de la
tuyauterie de purge
Assurez-vous que l'eau de condensation peut être évacuée
correctement. Cela implique:
▪ Directives générales
▪ Raccordement de la tuyauterie de purge à l'unité intérieure
▪ Recherche de fuites d'eau
FXZA15~50A2VEB
Conditionneur d'air à système VRV
3P599603-1D – 2022.02
(mm)
(a)
Si A
Alors
(a)
(a)
B
C
BYFQ60B
585 mm
5 mm
57,5 mm
660 mm
42,5 mm
20 mm
BYFQ60C
585 mm
5 mm
17,5 mm
595 mm
10 mm
12,5 mm
c
12 Installation de l'unité
Directives générales
▪ Longueur du tuyau. Veillez à ce que la tuyauterie soit la plus
courte possible.
▪ Taille des tuyaux. La taille du tuyau doit être égale ou supérieure
à celle du tuyau de raccordement (tuyau en vinyle de 25  mm de
diamètre nominal et de 32 mm de diamètre extérieur).
▪ Pente. Assurez-vous que la tuyauterie de purge a une pente (d'au
moins 1/100) pour éviter que l'air ne soit emprisonné dans la
tuyauterie. Utilisez des barres de suspension comme illustré.
1~1.5 m
a
a
Barre de suspension
Autorisé
Non permis
▪ Condensation. Prenez des mesures contre la condensation.
Isolez la tuyauterie de purge complète dans le bâtiment.
▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la
tuyauterie ascendante pour rendre la pente possible.
▪ Inclinaison du flexible de purge: 0~75 mm pour éviter le stress
sur la tuyauterie et pour éviter des bulles d'air.
▪ Tuyauterie ascendante: ≤300  mm de l'unité, ≤675  mm
perpendiculairement à l'unité.
a
b
≤300
a
b
a
Collier métallique (accessoire)
b
Flexible de vidange (accessoire)
c
Tuyauterie de purge ascendante (tuyau en vinyle de
25 mm de diamètre nominal et 32 mm de diamètre
extérieur) (à fournir)
d
Barres de suspension (à fournir)
▪ Combinaison des tuyaux de purge. Vous pouvez combiner les
tuyaux de purge. Veillez à utiliser des conduits de purge et
raccords en T avec une jauge correcte pour la capacité de
fonctionnement des unités.
a
Raccord en T
Raccordement de la tuyauterie de purge à l'unité
intérieure
REMARQUE
Un branchement incorrect du flexible de purge peut
provoquer des fuites et endommager l'emplacement
d'installation et la zone environnante.
1000~1500
c
d
d
(mm)
a
(mm)
Manuel d'installation et de fonctionnement
17
