• Installez une isolation thermique autour du tuyau de gaz et du tuyau de liquide.
Sans travaux d'isolation thermique ou avec un mauvais travail d'isolation, des fuites
d'eau risquent de se produire.
• Dans un modèle à cycle réversible, utiliser une isolation thermique avec une résis-
tance à la chaleur supérieure à 120 °C.
• Si le taux hygrométrique sur le lieu d'installation du circuit de réfrigérant risque de
dépasser 70 %, installez une isolation thermique autour des tuyaux de réfrigérant.
Si l'humidité prévue se situe entre 70 et 80 %, utiliser un isolant thermique d'une
épaisseur de 15 mm ou plus.
Si l'humidité prévue dépasse 80 %, utiliser un isolant thermique d'une épaisseur de
20 mm ou plus.
• L'utilisation d'un isolant thermique plus fi n que spécifi é ci-dessus, risque de causer
de la condensation sur la surface de l'isolant.
• Utiliser un isolant thermique avec une conductivité thermique de 0,045 W/(m•K) ou
moins, à 20 °C.
2.4. Spécifi cations électriques
L'unité intérieure est alimentée à partir de l'unité extérieure. Ne branchez pas l'unité inté-
rieure à partir d'une source d'alimentation séparée.
AVERTISSEMENT
La norme de câblage électrique et d'équipements diffère dans chaque pays ou région.
Avant de commencer le travail électrique, confi rmer les règlements, des codes ou des
normes liés.
Taille du conduc-
Câble
2
teur (mm )
Câble de raccor-
1,5 (MIN.)
dement
Longueur de câble : La tension limite chute à moins de 2 %. Augmentez le calibre du
câble si la chute de tension est de 2 % ou plus.
Taille du conduc-
Câble
2
teur (mm )
Câble de télécom-
mande 0,33 à 1,25
(type à 2 fi ls)
Câble de télécom-
mande (type à 3 0,33
fi ls)
2.5. Pièces en option
Consultez le manuel d'installation pour installer les pièces en option.
Nom des pièces N° de modèle
UTY-RNR*Z*
UTY-RLR*
Télécommande fi laire
UTY-RVN*M
UTY-RNN*M
Interface WLAN UTY-TFSXZ1
Capteur à distance UTY-XSZX
Kit du récepteur IR UTY-LBT*M
Borne du PCB Pour la commande du port d'entrée
Kit de raccordement externe
UTY-XWZXZG
Bride carrée UTD-SF045T
Bride circulaire UTD-RF204
Filtre à longue durée de vie UTD-LF25NA
Unité de pompe de vidange UTZ-PX1NBA
ATTENTION
Type
Remarques
3 Fils + Terre (Masse),
Type 60245 IEC57
1φ 230 V
Type
Remarques
2 fi ls non polaires, paire
Câble PVC gainé
torsadée
Câble PVC gainé Polaire à 3 fi ls
Application
Pour le fonctionnement du
climatiseur (type à 2 fils)
Pour le fonctionnement du
climatiseur (type à 3 fils)
Pour commande LAN sans fil
Capteur de température de la pièce
Pour la télécommande sans fil
Pour la commande de l'orifice de
sortie
―
―
―
―

3. TRAVAUX D'INSTALLATION

3.1. Choix du lieu d'installation

Le choix de l'emplacement d'installation est particulièrement important pour le climati-
seur de type « split » parce qu'il est très diffi cile de le déplacer après la première instal-
lation.
AVERTISSEMENT
Installer l'unité intérieure sur un emplacement capable de supporter le poids de l'appa-
reil. Fixer solidement l'unité afi n qu'elle ne se renverse pas ni ne tombe.
N'installez pas l'unité intérieure dans les zones suivantes :
- Zone à l'atmosphère très salée, comme le bord de mer. Cela détériorerait les pièces
métalliques, provoquant une chute des pièces ou des fuites d'eau.
- Zone abritant de l'huile minérale ou soumise à d'importantes projections d'huile ou de
vapeur, comme une cuisine. Cela détériorerait les pièces en plastique, provoquant une
défaillance des pièces ou des fuites d'eau.
- Zone à proximité de sources de chaleur.
- Zone générant des substances ayant un effet négatif sur l'équipement, telles que du
gaz sulfurique, du chlore, de l'acide ou de l'alcali. Cela provoquerait la corrosion des
tuyaux en cuivre et des soudures brasées, et potentiellement une fuite de réfrigérant.
- Zone susceptible de causer des fuites de gaz combustibles, contenant des fi bres
de carbone ou de la poussière infl ammables en suspension, ou des produits infl am-
mables volatiles tels que du diluant pour peinture ou de l'essence.
- La fuite et l'accumulation de gaz autour de l'unité peuvent provoquer un incendie.
- Zone où des animaux risquent d'uriner sur l'unité ou dans laquelle il peut y avoir
production d'ammoniaque.
• N'utilisez pas l'appareil à des fi ns spéciales, par exemple pour stocker de la nourri-
ture, élever des animaux, faire pousser des plantes ou mettre à l'abri des appareils
de précision ou des objets d'art. Cela pourrait provoquer la dégradation des objets
protégés ou entreposés.
• Installez l'appareil à un endroit où la vidange ne pose aucun problème.
• Installez l'unité intérieure, le câble d'alimentation, le câble de transmission et le câble
de la télécommande à au moins 1 m d'un téléviseur ou d'un récepteur radio. Le but
est d'éviter tout risque d'interférence dans la réception du téléviseur ou de parasites
radio.
(Même si ces câbles sont installés à plus d'un mètre, la présence de parasites n'est
pas exclue dans certaines conditions de signal.)
• Si des enfants de moins de 10 ans risquent d'approcher de l'unité, prenez des me-
sures de prévention pour les empêcher de la toucher.
Choisissez la position de montage avec le client comme suit :
(1) Installez l'unité intérieure dans un endroit suffi samment résistant pour supporter son
poids.
(2) Les orifi ces d'entrée et de sortie ne peuvent pas être obstrués ; l'air doit pouvoir
circuler dans tout le local.
(3) Prévoyez suffi samment d'espace pour permettre d'effectuer l'entretien du climatiseur.
(4) Choisissez un endroit permettant à l'unité de souffl er de l'air de manière homogène
dans la pièce.
(5) Installez l'unité à un endroit où il est aisé de la raccorder à l'unité extérieure.
(6) Installez l'unité à un endroit où il est facile de mettre en place le tuyau de
raccordement.
(7) Installez l'unité à un endroit où il est facile de mettre en place le tuyau de vidange.
(8) Installez l'unité à un endroit où le bruit et les vibrations ne sont pas amplifi és.
(9) N'oubliez pas de prendre en compte les impératifs d'entretien, etc., et prévoyez
l'espace nécessaire. Installez également l'appareil de manière à faciliter la dépose
du fi ltre.
(10) Prévoyez autant d'espace que possible entre l'unité intérieure et le plafond. Le
travail n'en sera que plus aisé.
(11) Si le taux d'humidité du site d'installation dépasse 80 %, utilisez un isolant thermique
pour empêcher la condensation.

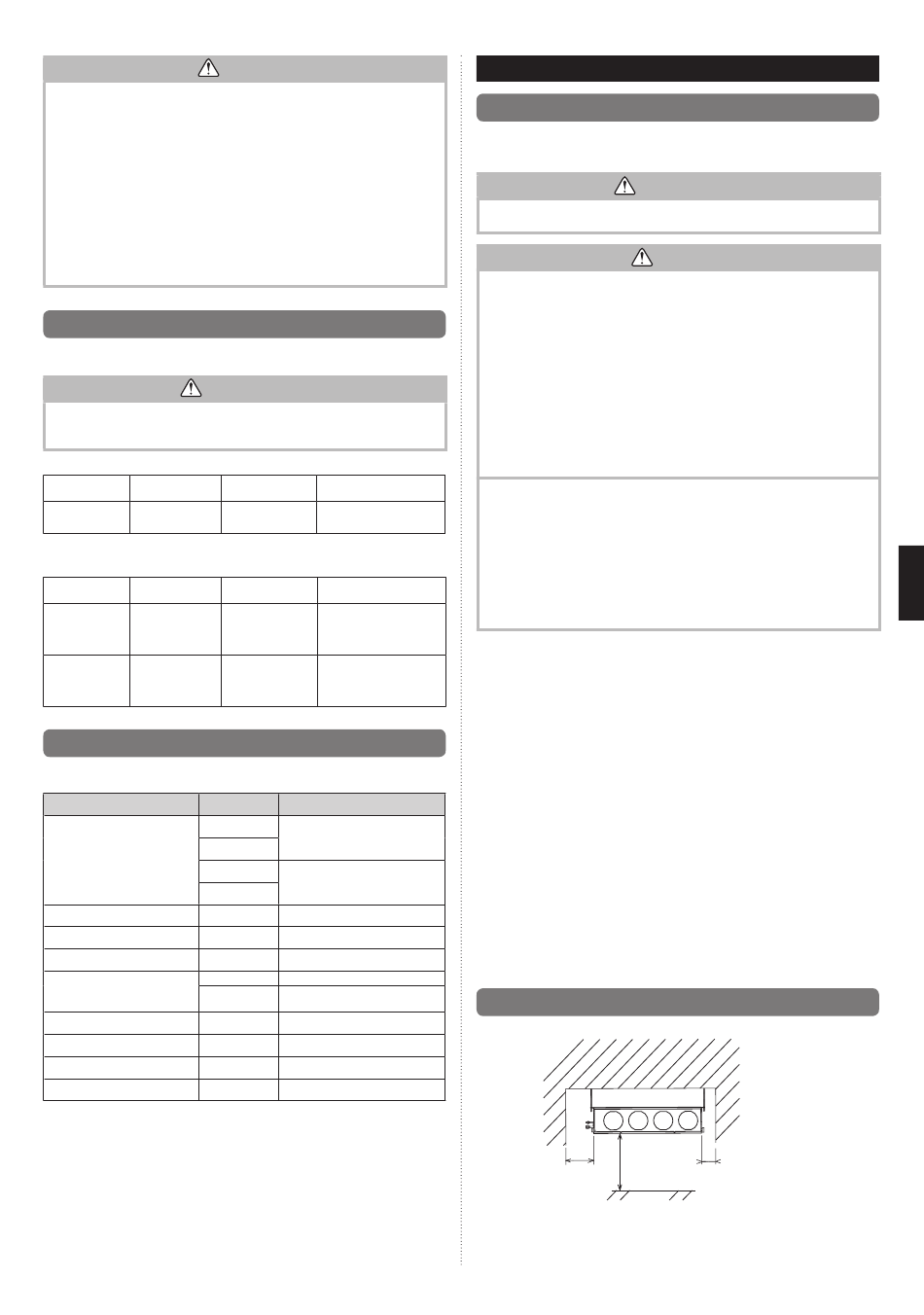

3.2. Dimensions d'installation

Ménagez de l'espace autour de l'unité conformément à la fi gure suivante.
2500 ou plus
(s'il n'y a pas
300 de plafond)
ou plus
Sol
ATTENTION
150 ou
plus Unité : mm
