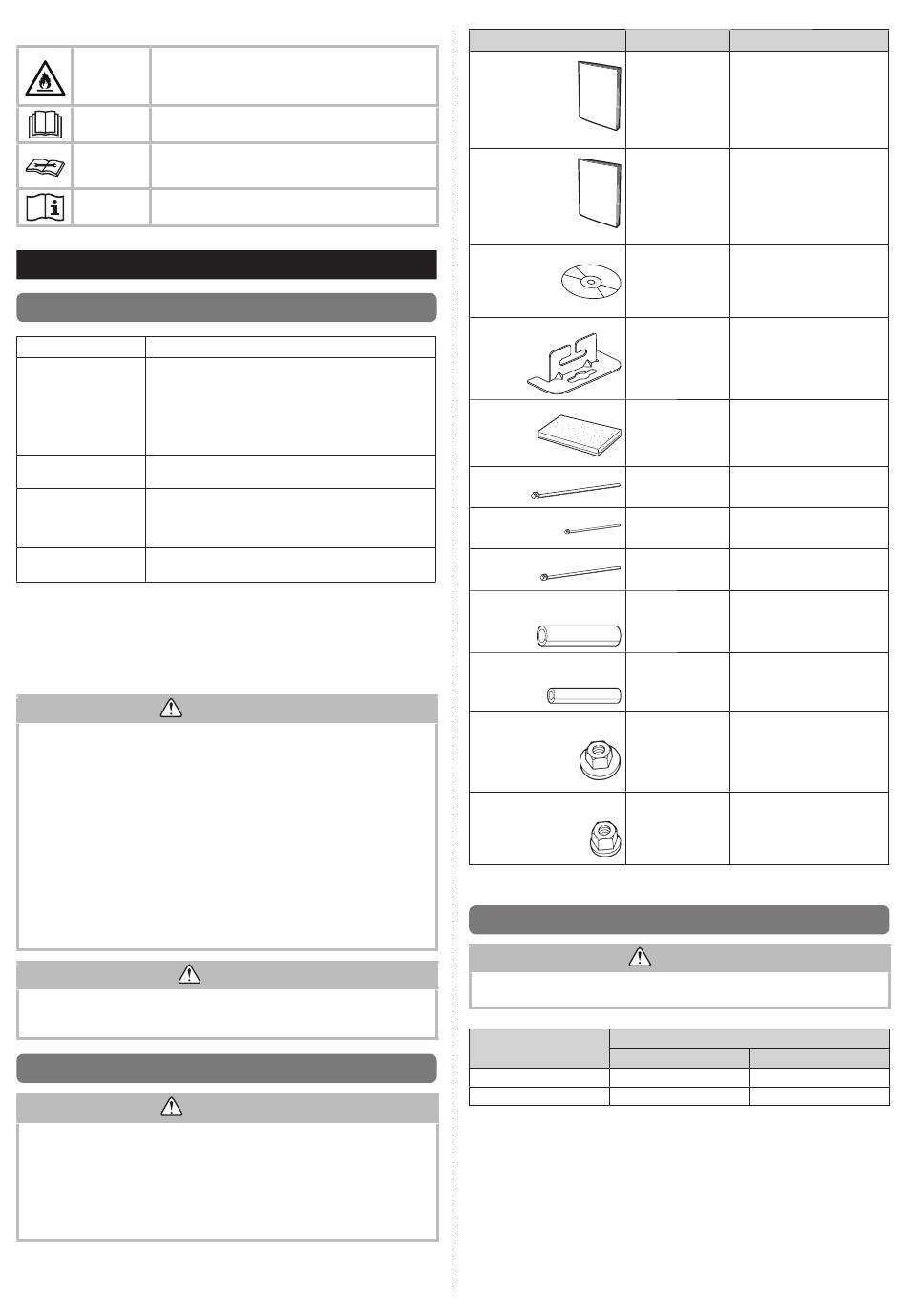

Explication des symboles présents sur l'unité intérieure ou l'unité extérieure.
Ce symbole indique que cet appareil utilise un réfrigérant
infl ammable.
AVERTISSEMENT
Il existe un risque d'incendie si du réfrigérant fuit et se
retrouve exposé à une source d'infl ammation externe.
Ce symbole indique que le manuel d'utilisation doit être lu
ATTENTION
attentivement.
Ce symbole indique que le technicien de service doit
ATTENTION
manipuler cet équipement conformément au manuel
d'installation.
Ce symbole indique que des informations sont disponibles
ATTENTION
comme le manuel d'utilisation ou le mode d'emploi.
2. CARACTÉRISTIQUES DE L'APPAREIL

2.1. Outils pour l'installation

Nom de l'outil
La pression est élevée et il est impossible de la mesurer à
l'aide d'un manomètre conventionnel (R22). Pour empêcher
le mélange accidentel d'autres réfrigérants, le diamètre de
Manomètre
chaque orifi ce a été modifi é.
Il est recommandé d'utiliser le manomètre doté de joints de
0,1 à 5,3 MPa (-1 à 53 bars) pour haute pression.
-0,1 à 3,8 MPa (-1 à 38 bars) pour basse pression.
Pour augmenter la résistance à la pression, le matériau du
Flexible de charge
tuyau et la taille de la base ont été modifi és. (R32/R410A)
Il est possible d'utiliser une pompe à vide conventionnelle
moyennant l'installation d'un adaptateur.
Pompe à vide
(l'utilisation d'une pompe à vide avec moteur série est inter-
dite.)
Détecteur de fuite de gaz spécial pour réfrigérant HFC
Détecteur de fuite de gaz
R410A ou R32.
Tuyaux de cuivre
Il est nécessaire d'utiliser des tuyaux de cuivre sans raccord et il souhaitable que la
quantité d'huile résiduelle soit inférieure à 40 mg/10 m. N'utilisez pas de tuyaux de cuivre
dont une partie est écrasée, déformée ou décolorée (en particulier sur la face interne).
Cela pourrait provoquer l'obstruction de la valve de détente ou du tube capillaire par des
substances contaminantes.
Un climatiseur utilisant du R32 (R410A) subit une pression plus importante qu'avec du
R22, il est donc nécessaire de choisir les matériels appropriés.
• Ne pas utiliser la tuyauterie et les écrous évasés existants (pour R22).
Si les matériels existants sont utilisés, la pression à l'intérieur du cycle réfrigérant
augmentera et causera une panne, des blessures, etc. (Utilisez les matériels spé-
ciaux pour R32/R410A.)
• Utilisez uniquement (remplir ou remplacer) le réfrigérant spécifi é (R32). L'utilisation
de réfrigérant non spécifi é peut entraîner un fonctionnement défectueux du produit,
un éclatement ou une blessure.
• Ne mélangez aucun gaz ou impureté sauf le réfrigérant spécifi é (R32). Le fl ux d'air
entrant ou l'application de matériau non spécifi é rend la pression interne du cycle de
réfrigérant trop élevée et peut provoquer un fonctionnement défectueux du produit,
un éclatement de la tuyauterie ou une blessure.
• Pour l'installation, veillez à utiliser les pièces fournies par le fabricant ou autres
pièces recommandées. L'utilisation de pièces non recommandées peut être la cause
d'accidents graves, tels que chute de l'appareil, fuites d'eau, choc électrique ou
incendie.
• Ne pas mettre sous tension tant que tout le travail n'est pas complètement terminé.
Ce manuel explique comment installer l'unité intérieure uniquement. Pour installer
l'unité extérieure ou le boitier de dérivation, (le cas échéant), se reporter au manuel
d'installation inclus avec chaque produit.

2.2. Accessoires

• Pour l'installation, veillez à utiliser les pièces fournies par le fabricant ou autres pièces
recommandées.
L'utilisation de pièces non recommandées peut être la cause d'accidents graves, tels
que chute de l'unité, fuites d'eau, choc électrique ou incendie.
• Les pièces d'installation suivantes sont fournies. Utilisez-les en respectant les indica-
tions.
• Conservez le Manuel d'installation dans un endroit sûr et ne jetez aucun autre acces-
soire, jusqu'à ce que les travaux d'installation soient terminés.
Ne jetez aucun accessoire tant que l'installation n'est pas terminée.
Fr-4
Changement du R22 au R32 (R410A)
AVERTISSEMENT
ATTENTION
AVERTISSEMENT
Nom et forme
Manuel d'utilisation
Manuel d'installation
CD-ROM
Écrou
Isolation du fl exible de vidange
Lien (grand)
Lien (petit)
Lien
Manchon d'isolation
thermique (grand)
Manchon d'isolation
thermique (petit)
Écrou spécial A
(embase large)
Écrou spécial B
(embase étroite)
(*1) Non fourni pour les séries ART

2.3. Exigence relative aux tuyaux

Reportez-vous au manuel d'installation de l'unité extérieure pour la description de la
longueur de tuyau de raccordement ou de la différence de sa hauteur.
Modèle
22/24
30/36/45
• Utilisez un tuyau muni d'une isolation thermique résistant à l'eau.
Qté Description
1 ―
(Le présent document)
1
1 ―
Pour la suspension de l'unité
intérieure au plafond
4
Isole le tuyau de vidange et le
tuyau en vinyle
1
Pour la fi xation du tuyau de
1
vidange
Pour lier la télécommande et
1
le câble
Pour le câblage électrique
1
Pour le raccordement du tuyau
côté intérieur (gaz)
1
Pour le raccordement du tuyau
côté intérieur (liquide)
1
Pour la suspension de l'unité
intérieure au plafond
4
Pour la suspension de l'unité
intérieure au plafond
4
ATTENTION
Diamètre [mm (po)]
Tuyau de gaz Tuyau de liquide
12,70 (1/2) 6,35 (1/4)
15,88 (5/8) 9,52 (3/8)
