16.2.3 Consignes pour l'installation de la tuyauterie de purge

Directives générales
Raccordement de la tuyauterie de purge à l'unité intérieure
FXMA-A
Conditionneur d'air à système VRV
4P688305-1 – 2022.03
b Bride (située sur l'unité)
c Unité principale
d Isolation (non fournie)
e Conduit en toile (non fourni)
f Ruban d'alu (non fourni)
▪ Filtre. Veillez à attacher le filtre à air à l'intérieur du passage d'air côté entrée
d'air. Utilisez un filtre à air dont l'efficacité de filtrage est ≥50% (technique
gravimétrique).
Assurez-vous que l'eau de condensation peut être évacuée correctement. Cela
implique:
▪ Directives générales
▪ Raccordement de la tuyauterie de purge à l'unité intérieure
▪ Recherche de fuites d'eau
▪ Longueur du tuyau. Veillez à ce que la tuyauterie soit la plus courte possible.
▪ Taille des tuyaux. La taille du tuyau doit être égale ou supérieure à celle du
tuyau de raccordement (tuyau en vinyle de 25 mm de diamètre nominal et de
32 mm de diamètre extérieur).

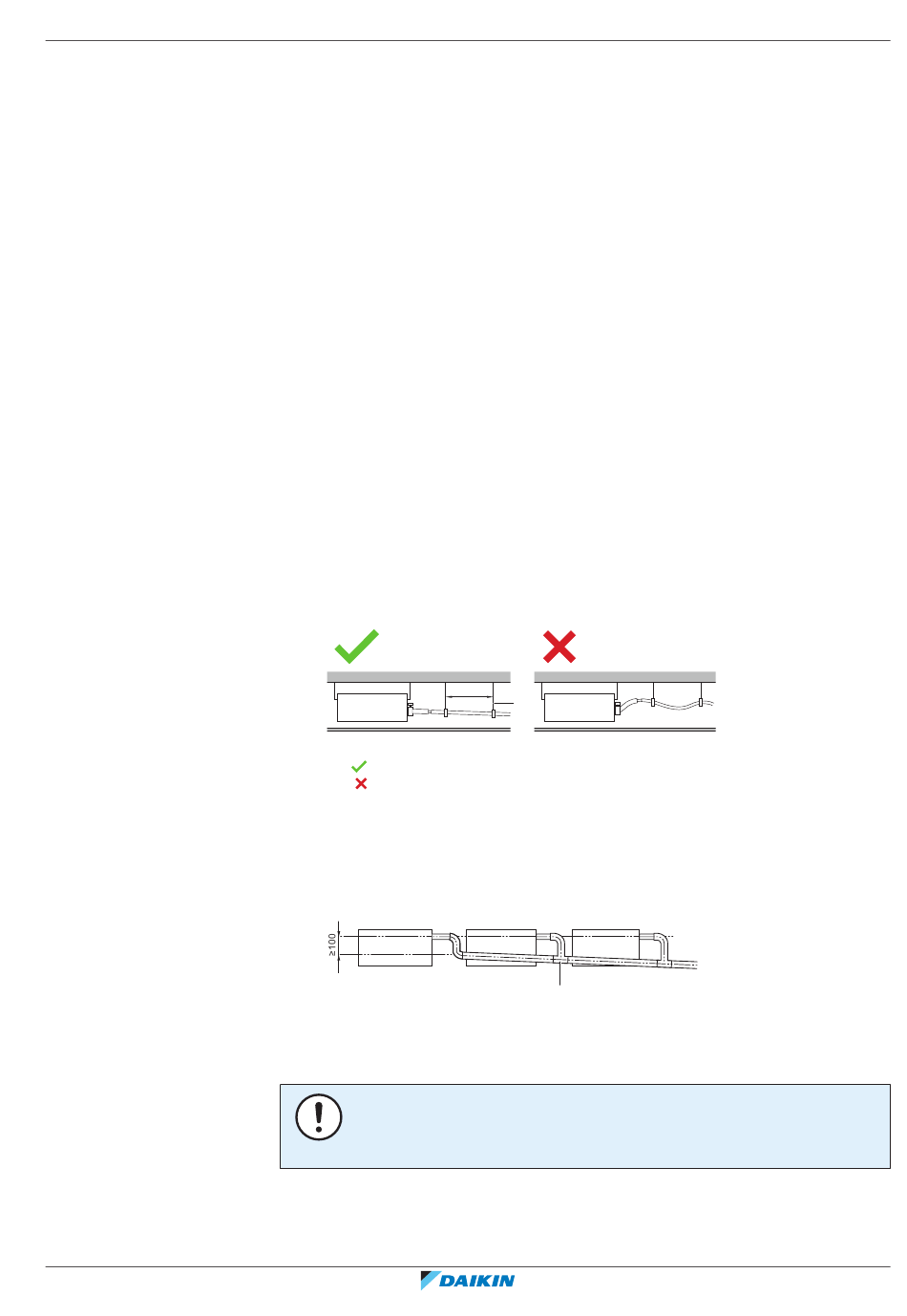

▪ Pente. Assurez-vous que la tuyauterie de purge a une pente (d'au moins 1/100)
pour éviter que l'air ne soit emprisonné dans la tuyauterie. Utilisez des barres de
suspension comme illustré.
a Barre de suspension
Autorisé
Non permis
▪ Condensation. Prenez des mesures contre la condensation. Isolez la tuyauterie
de purge complète dans le bâtiment.
▪ Combinaison des tuyaux de purge. Vous pouvez combiner les tuyaux de purge.
Veillez à utiliser des conduits de purge et raccords en T avec une jauge correcte
pour la capacité de fonctionnement des unités.
a Raccord en T
REMARQUE
Un branchement incorrect du flexible de purge peut provoquer des fuites et
endommager l'emplacement d'installation et la zone environnante.
1~1.5 m
a
a
