Calibrage de la pompe

REMARQUE : Consulter Calibrages 1 et 2 (écrans 22
et 23), page 48, pour obtenir plus d'informations.
Calibrer la pompe :
• Première mise en service de l'installation.
• À chaque fois que l'on utilise un nouveau produit sur
l'appareil, notamment si la viscosité des produits
diffère de l'un à l'autre.
• Au moins une fois par mois, dans le cadre de la
maintenance régulière.
• En cas d'intervention sur une pompe ou de
remplacement.
REMARQUE :
• Les facteurs de pompe du Calibrage 1 (écran 22)
sont mis à jour automatiquement une fois la
procédure de calibrage achevée. Il est
également possible d'effectuer des modifications
manuellement.
• L'ensemble de ces valeurs sont en cc ou en
cc/in., peu importe les unités paramétrées sur
l'écran de Configuration 4 (écran 21).
• Durant chaque calibrage, la vanne de distribution
se fermera lors d'une course haute et d'une
course basse (dans n'importe quel ordre). Ce
test vise à vérifier que les clapets anti-retour à
bille de la pompe sont correctement positionnés
et qu'ils ne fuient pas. Si une fuite se produit, le
système génère une alarme après le calibrage
de cette vanne.
1. Avant de procéder au calibrage des pompes A ou B,
amorcer le système avec du produit. Voir Amorçage
du système, page 32.
2. Si un écran du mode Exécution est affiché, appuyer
sur pour accéder aux écrans de configuration.
3. Appuyer sur pour afficher le Calibrage 1
(écran 22). Les facteurs de calibrage de pompe
sont indiqués pour les pompes A et B.
4. Appuyer sur
(écran 23).
5. Appuyer sur
à calibrer. Appuyer sur
la case.
3A1660L
pour accéder au Calibrage 2
pour sélectionner la pompe
. Un X apparaît dans
6. Appuyer sur pour démarrer le calibrage de
la pompe contrôlée (A ou B). Appuyer sur
pour annuler le calibrage.
7. Actionner le pistolet dans un cylindre gradué.
Distribuer au minimum 200-300 cc de produit.
REMARQUE : Relâcher la gâchette lorsque la quantité
de produit souhaitée est atteinte. Ne pas appuyer sur
cela interromprait le calibrage.
8. Le volume mesuré par le ProMix s'affiche sur
le module d'affichage.

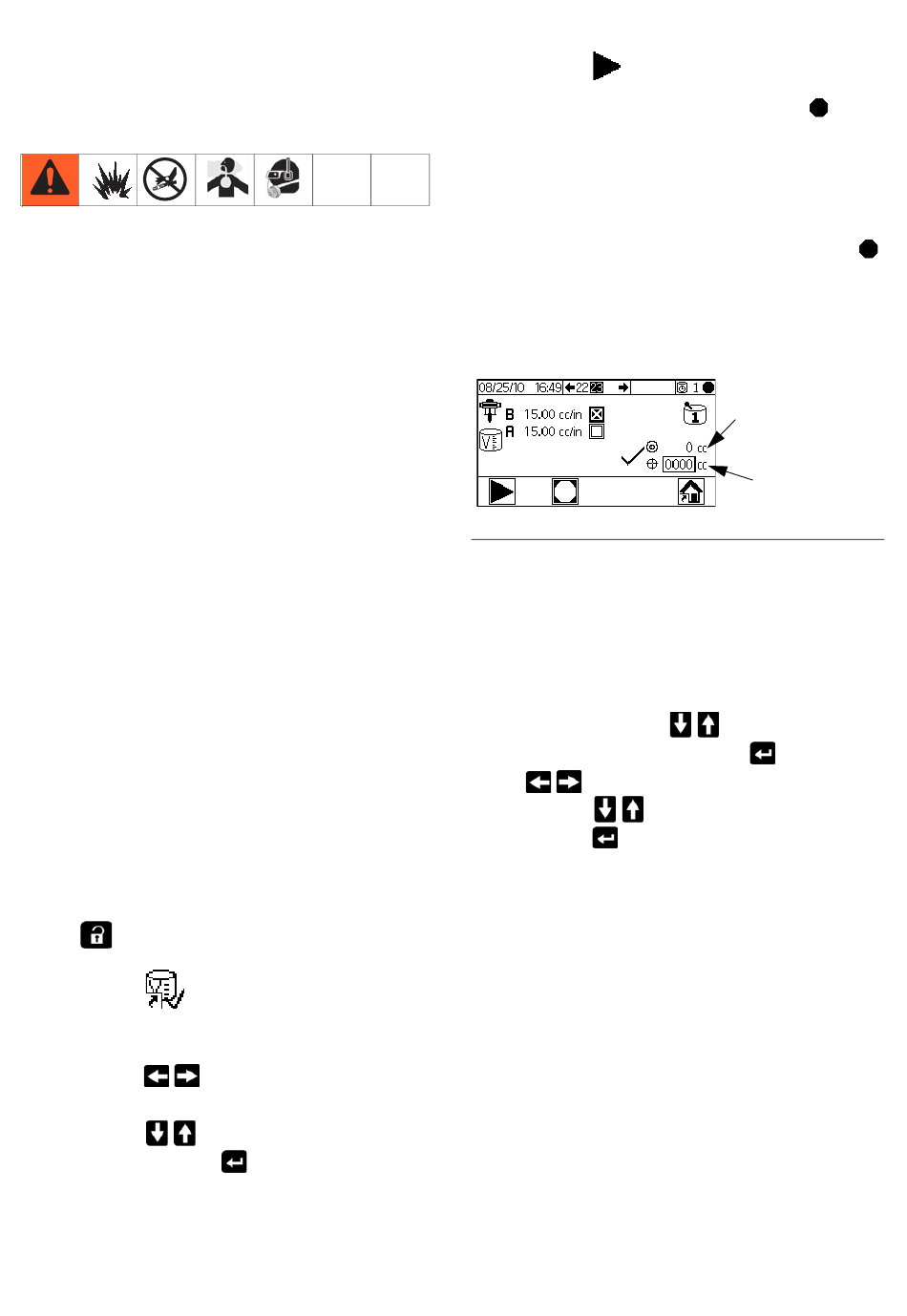

F . 17. Comparaison de volume distribué
IG
9. Comparer la quantité de produit affichée sur le
module d'affichage à celle du cylindre gradué.
REMARQUE : Pour obtenir une précision maximale,
utiliser une méthode gravimétrique (de masse) afin
de déterminer les volumes réellement distribués.
• Si le volume effectif et celui affiché à l'écran sont
différents, appuyer sur
le champ de volume. Appuyer sur
sur pour se déplacer d'un chiffre à l'autre.
Appuyer sur
Appuyer sur lorsque le champ correct s'affiche.
REMARQUE : Si la valeur est sensiblement différente,
répéter le processus de calibrage jusqu'à ce que le
volume distribué et le volume mesuré soient similaires.
Fonctionnement classique
Le volume mesuré
par le système
s'affiche ici.
Entrer le volume
distribué ici.
pour sélectionner
. Appuyer
pour modifier un chiffre.
,
33
