Installation
Raccordements d'air comprimé
Consulter le Schéma du système pneumatique
à la page 68 (sites à risque) ou à la page 69
(sites sans risque).
1. Resserrer toutes les conduites d'air et de produit
du système ProMix 2KE qui auraient pu se desserrer
durant le transport.

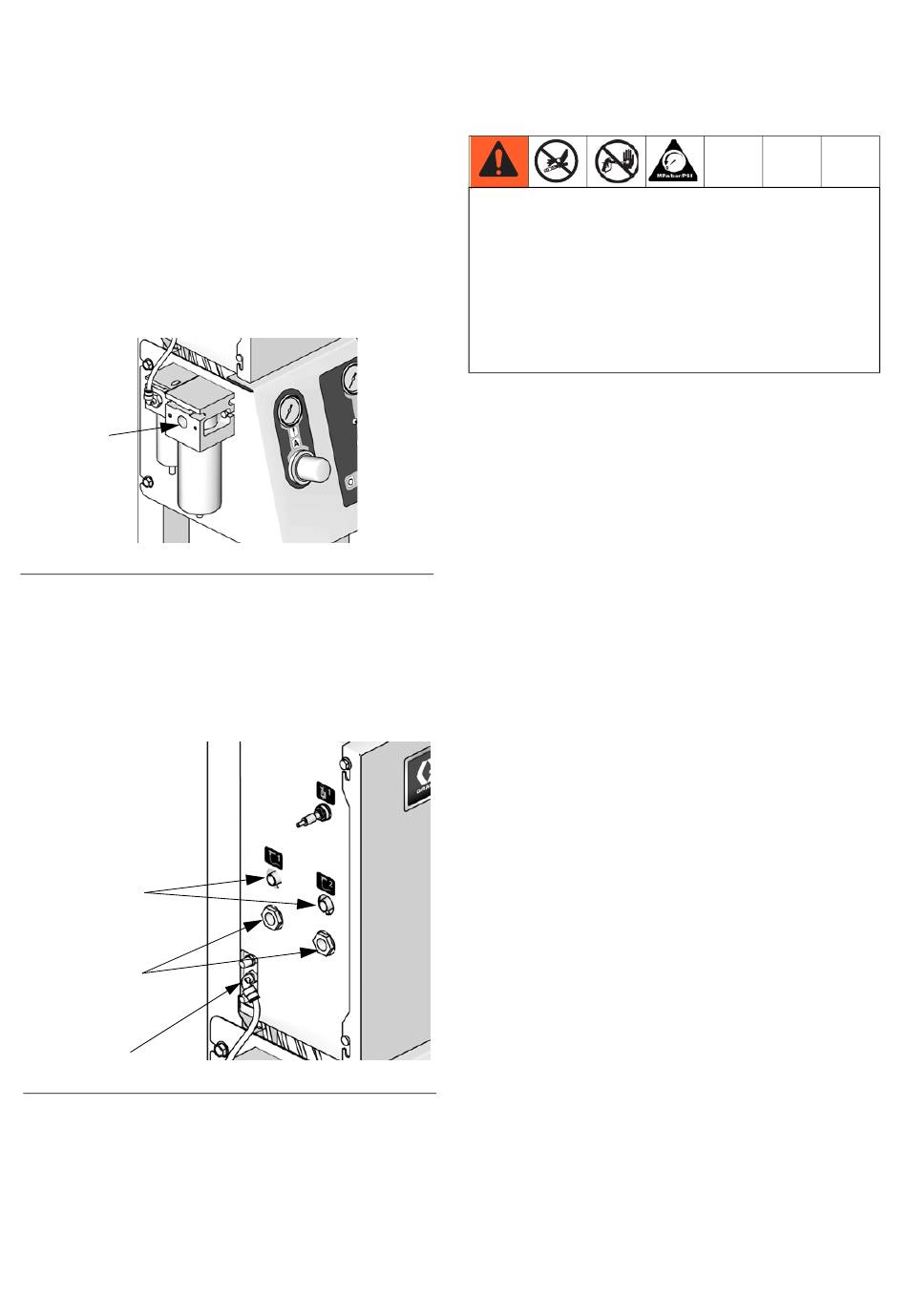

2. Brancher la conduite d'air principale sur l'admission
d'air principale. Cette conduite d'air alimente
les électrovannes, les vannes et les pompes.
Voir la F . 3.
IG
Admission
d'air
principale
F . 3. Admission d'alimentation en air
IG
3. Pour chaque pistolet du système, brancher une
conduite d'air propre indépendante à l'admission
d'air de l'interrupteur de débit d'air. Cette conduite
alimente le pistolet en air d'atomisation. L'interrupteur
de débit d'air détecte le débit d'air vers le pistolet et
indique au régulateur l'actionnement du pistolet.
Sorties d'air
d'atomisation
Admission d'air
d'atomisation
Admission
d'air du
solénoïde
F . 4. Branchement de l'air d'atomisation
IG
16

Alimentation en produit

Exigences
• Ne dépasser pas la pression indiquée pour le
composant le plus sensible. Consulter l'étiquette
d'identification.
• Afin de réduire les risques de lésions, tels que
l'injection de produit, il est recommandé d'installer
une vanne d'arrêt entre chaque conduite de
produit et le collecteur de mélange. Utiliser les
vannes pour couper l'arrivée des produits pendant
la maintenance et l'entretien.
Les modèles ProMix 2KE peuvent actionner des
systèmes airless (haute pression, pompes 50 cc
uniquement), à assistance pneumatique ou à
pulvérisation par air avec une capacité de 3800 cc/min.
• Il est possible d'utiliser des réservoirs d'alimentation
en produit sous pression, des pompes d'alimentation
ou des systèmes de circulation.
ti15708a
• Le transfert des produits peut se faire à partir
de leurs réservoirs d'origine ou d'une conduite
de recirculation de peinture centralisée.
REMARQUE : L'alimentation en produit doit être
exempte de pics de pression, qui sont habituellement
causés par basculement de coup de pompe.
Si nécessaire, installer des régulateurs de pression
ou un réservoir tampon sur les admissions de produit
du ProMix 2KE pour limiter les à-coups. Pour plus
d'informations, contacter le distributeur Graco.
Branchements produit
1. Voir F
aux admissions de vanne de solvant 1/4 ptn(f)
(SVA et SVB).
2. Relier la conduite du composant A à l'admission de la
vanne de dosage A (VDA).
REMARQUE : Système de recirculation de peinture
uniquement
• Pour procéder à la recirculation de peinture, exploiter
l'admission classique des vannes de dosage A ou B.
Retirer le bouchon situé juste en face de la vanne de
dosage pour permettre la sortie de recirculation.
ti15709a
Voir la F
3. Relier la conduite du composant B à l'admission
de la vanne de dosage B (DVB).
4. Brancher la conduite d'alimentation en produit du
pistolet entre la sortie du collecteur de mélange (MM)
et l'admission de produit du pistolet.
. 5, page 17. Brancher la conduite de solvant
IG
. 5.
IG
