Graco ProMix 2KE Fonctionnement page 22

Installation
5
6

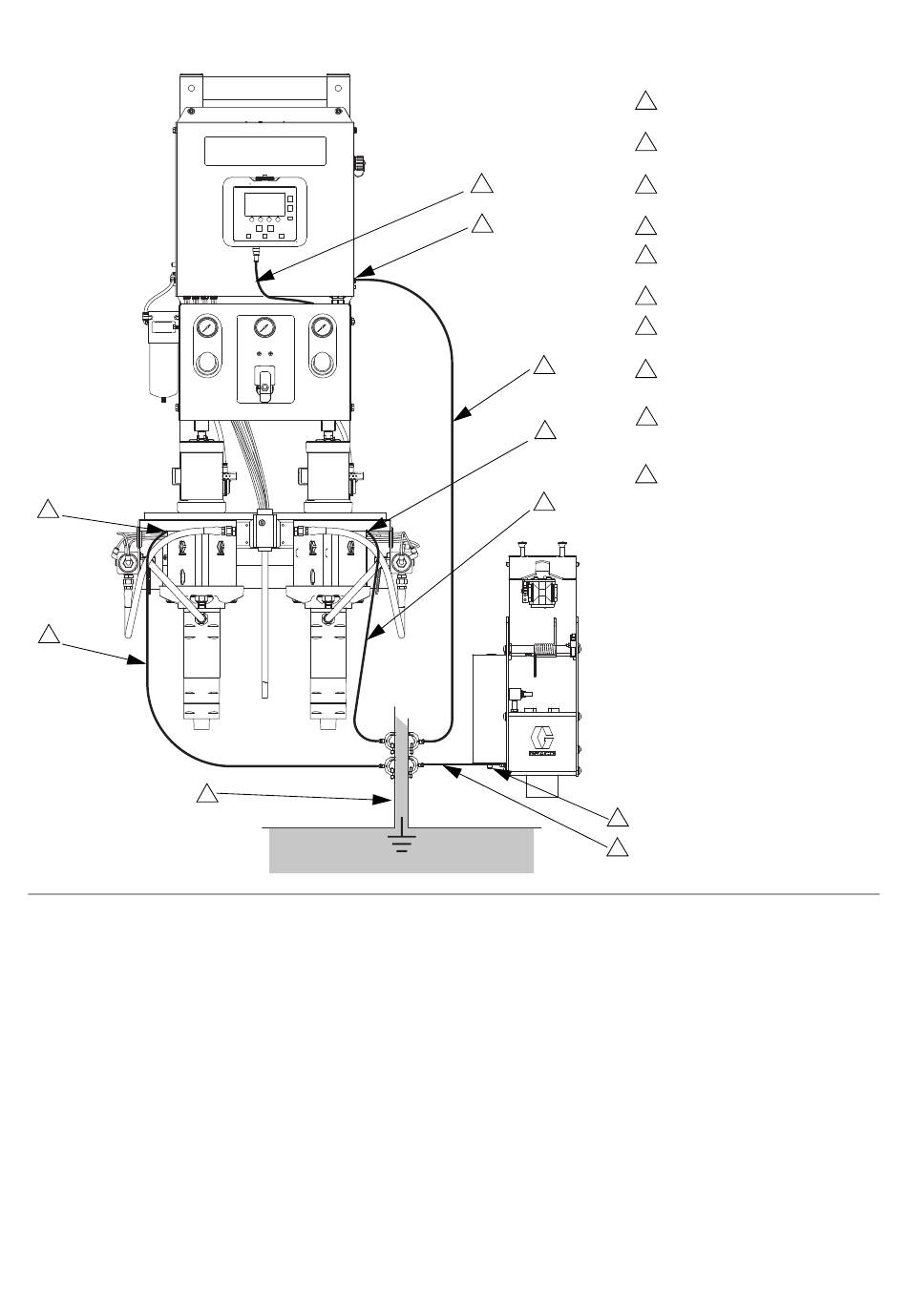

F . 9. Mise à la terre
IG
22
9
Légende :
1
2
3
10
1
4
5
6
7
2
8
9
3
10
4
7
8
Vis de terre du boîtier
de commande
Fil de terre du boîtier
de commande
Vis de mise à la terre de la
pompe B
Fil de masse de la pompe B
Vis de mise à la terre de la
pompe A
Fil de masse de la pompe A
Vis de mise à la terre du boîtier
de rinçage du pistolet
Fil de terre du boîtier de rinçage
du pistolet
Mise à la terre - Se conformer
à la réglementation locale en
vigueur.
Câble d'alimentation,
Module d'affichage/Boîtier
de commande
ti16467a
3A1660L
