Installation
Électrique
Branchement de l'alimentation
(unités non-SI uniquement)
Tout le câblage électrique doit être effectué par un
électricien qualifié et être conforme à la
réglementation locale.
Loger tous les câbles posés dans la cabine de
pulvérisation et dans des zones à forte circulation dans
des gaines pour éviter tout risque de détérioration par la
peinture, les solvants et la circulation.
Le ProMix 2KE fonctionne avec une tension de
85-250 V CA, une puissance d'entrée de 50/60 Hz et
une intensité maximale de 2 A. Le circuit d'alimentation
électrique doit être protégé par un disjoncteur de 15 A
maximum.
Non fournis avec le système :
•
Cordon d'alimentation électrique compatible avec
la configuration électrique locale. Le calibre de câble
doit être compris entre 8 et 14 AWG.
•
Le diamètre du port d'accès d'entrée du courant
est de 22,4 mm (0,88 in). Il accepte un raccord
de cloison de réducteur de tension ou une gaine
de câbles.
1. Vérifier que l'alimentation électrique soit coupée
sur le panneau principal. Ouvrir le capot du boîtier
de commande.
2. Brancher le cordon électrique au bloc de dérivation
comme indiqué sur la F
3. Fermer le boîtier de commande. Rétablir
l'alimentation électrique.
4. Suivre les instructions de Mise à la terre, page 21.
20
. 6.
IG
Ligne
F

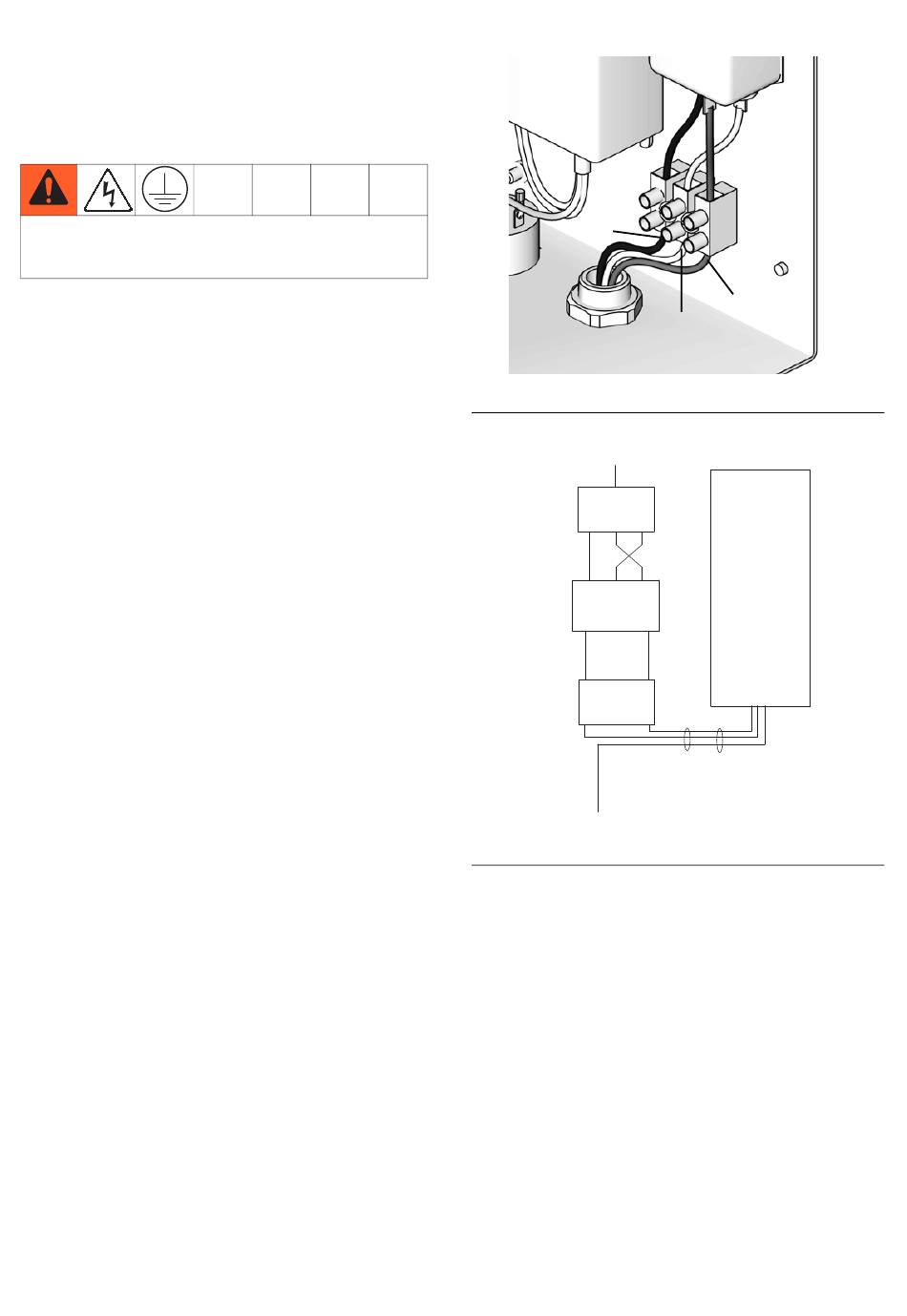

. 6. Branchement électrique du boîtier de
IG
commande
TERMINAL
BORNIER
BLOCK
L
N
GRND
L
GRND
N
LINE POWER
FILTRE LIGNE
FILTER
ÉLECTRIQUE
L
2A
SWITCH
INTERRUPTEUR
À BASCULE
ROCKER
2
F
. 7. Schéma électrique
IG
Terre
Neutre
ti16391a
ALIMENTATION
POWER
ÉLECTRIQUE
SUPPLY
N
1A
1
3A1660L
