5 Utilisation
5.5

Ecrans du niveau utilisateur

Les tableaux ci-dessous vous décrivent et vous expli-
quent les différents menus du régulateur.
Ecran affiché
Tabl. 5.1 Paramètres réglables à partir du niveau de l'utilisateur
18
Description

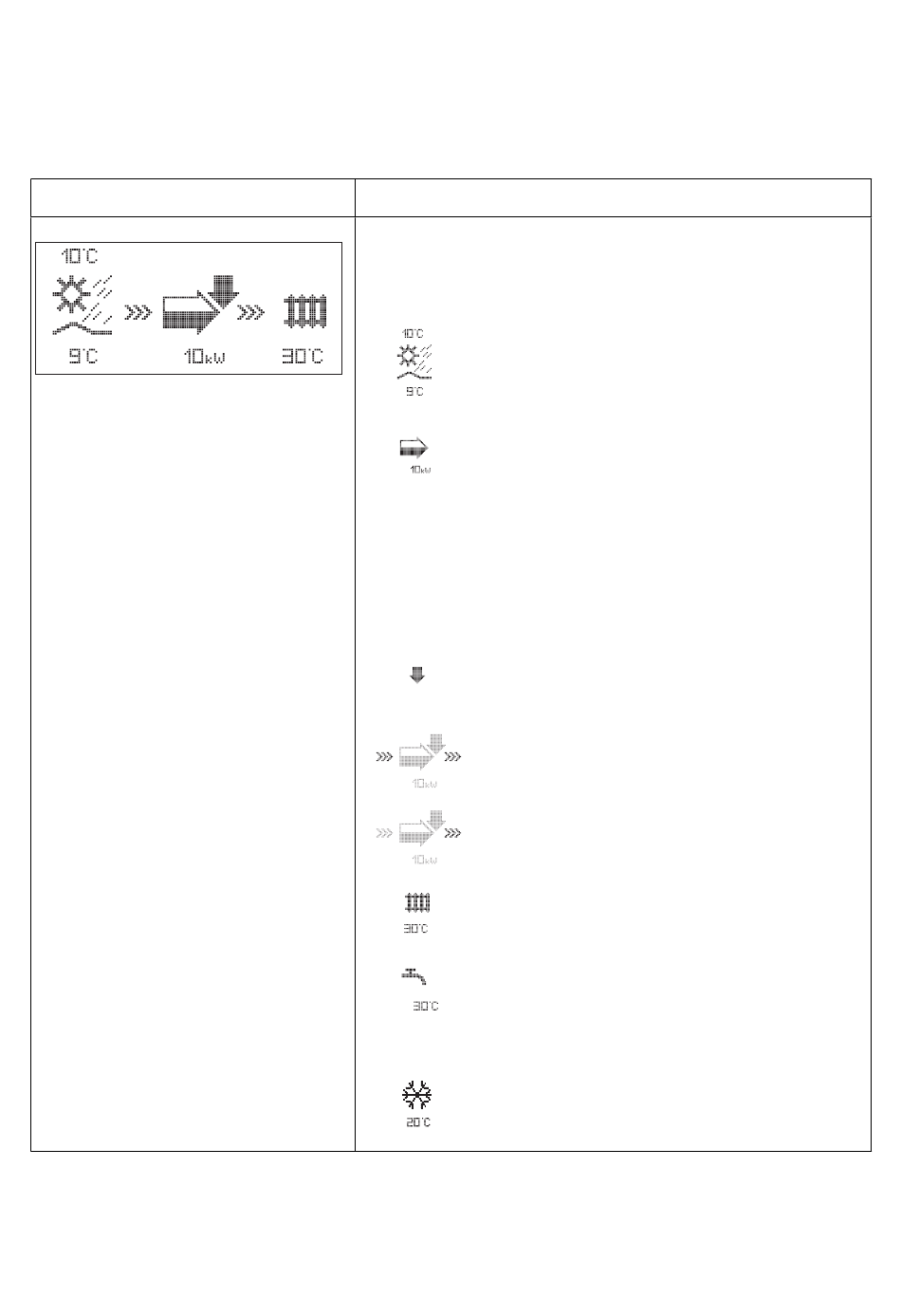

Affichage graphique (écran principal)
Cet affichage montre l'état actuel du système. Celui-ci s'affiche cha-
que fois que vous n'actionnez pas le dispositif de réglage lors de
l'affichage d'un autre écran.
Température extérieure (ici : 10 °C)
Température d'entrée de la source de chaleur : sonde
de température ; dans l'exemple 9 °C
Sous la flèche, la puissance de la source de chaleur
est affichée (dans l'exemple 10 kW).
Le degré de noirceur de la flèche représente gra-
phiquement l'efficacité en énergie de la pompe à
chaleur dans l'état de service donné.
La puissance de la source de chaleur ne doit pas être
mise sur le même plan que la puissance de chauffage.
La puissance de chauffage correspond env. à la puis-
sance de la source de chaleur + la puissance du com-
presseur
Elle est entièrement remplie lorsque le compresseur
ou le chauffage d'appoint électrique est en marche.
Les >>> à gauche et à droite clignotent lorsque le
compresseur est en marche, extrait de l'énergie de
l'environnement et alimente le système de chauffage.
Les >>> de droite clignotent dans le cas de
l'alimentation du système de chauffage (p. ex. par le
chauffage électrique d'appoint uniquement).
La pompe à chaleur est en mode « Chauffage ». En
outre, la température du départ de chauffage est af-
fichée (dans l'exemple 30 °C).
Ce symbole indique que le ballon d'eau chaude sani-
taire est chauffé ou que la pompe à chaleur est prête
à fonctionner. La température à l'intérieur du ballon
d'eau chaude sanitaire s'affiche également.
Le symbole affiche que la pompe à chaleur est en
mode refroidissement. La température actuelle du
départ de chauffage est affichée sous le symbole
(dans l'exemple 20 °C).
