4 Geräte- und Funktionsbeschreibung
4.1

Funktionsprinzip

Wärmepumpenanlagen bestehen aus getrennten Kreis-
läufen, in denen Flüssigkeiten oder Gase die Wärme von
der Wärmequelle zum Heizungssystem transportieren.
Da diese Kreisläufe mit unterschiedlichen Medien (Sole/
Wasser, Kältemittel und Heizungswasser) arbeiten, sind
sie über Wärmetauscher miteinander gekoppelt. In die-
sen Wärmetauschern geht Wärme von einem Medium
mit hoher Temperatur auf ein Medium mit niedrigerer
Tempe ra tur über.
Die Vaillant-Wärmepumpe geoTHERM plus wird mit der
Wärmequelle Erdwärme gespeist.

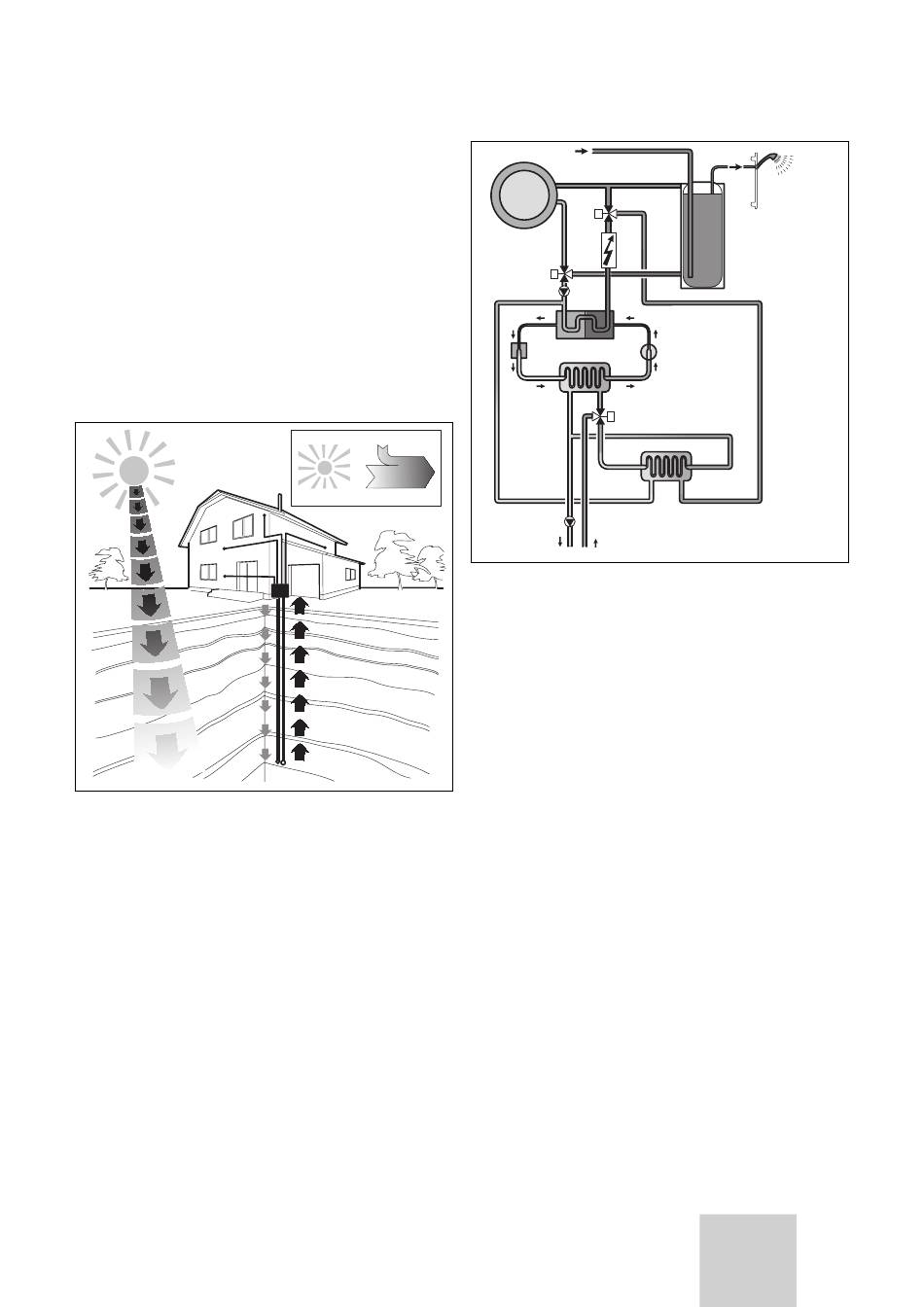

Abb. 4.1 Nutzung der Wärmequelle Erdwärme
Bedienungsanleitung geoTHERM plus VWS 0020052743_02
Geräte- und Funktionsbeschreibung 4
1/4 Elektroenergie
3/4 Umweltenergie 4/4 Heizenergie
Abb. 4.2 Funktionsweise der Wärmepumpe
Das System besteht aus getrennten Kreisläufen, die mit-
tels Wärmetauschern miteinander gekoppelt sind. Diese
Kreisläufe sind:
- Der Wärmequellenkreislauf, mit dem die Energie der
- Der Kältemittelkreislauf, mit dem durch Verdampfen,
- Der Heizwasserkreislauf, mit dem die Heizung und die
4.2
Über den Verdampfer (1) ist der Kältemittelkreislauf an
die Erdwärmequelle angebunden und nimmt deren Wär-
meenergie auf. Dabei ändert sich der Aggregatzustand
des Kältemittels, es verdampft. Über den Verflüssiger
(3) ist der Kältemittelkreislauf mit dem Heizsystem ver-
bunden, an das er die Wärme wieder abgibt. Dabei wird
das Kältemittel wieder flüssig, es kondensiert.
Da Wärmeenergie nur von einem Körper höherer Tem-
peratur auf einen Körper niedrigerer Temperatur über-
gehen kann, muss das Kältemittel im Verdampfer eine
niedrigere Temperatur als die Erdwärmequelle besitzen.
Dage gen muss die Temperatur des Kältemittels im Ver-
flüssiger höher als die des Heizungswassers sein, um die
Wärme dort abgeben zu können.
Kaltwasser
Wärme-
system
Umschaltventil
Zusatz-
heizung
Umschaltventil
Heizkreispumpe
3
2
Verflüssiger
Expansionsventil
Kompressor
4 Verdampfer
1
Wärmequellen-
kreislauf
Mischventil
Kühlungswärmetauscher
Solepumpe
Wärmequelle
Wärmequelle zum Kältemittelkreislauf transportiert
wird.
Verdichten, Verflüssigen und Expandieren Wärme an
den Heizwasserkreislauf abgegeben wird.
Warmwasserbereitung im Warmwasserspeicher ge-
speist werden.
Funktionsweise des Kältemittelkreislaufes
Warmwasser
Warmwasser-
speicher
Heizwasserkreislauf
Kältemittel-
kreislauf
