Einfrierschutzfunktion
Die Austrittstemperatur der Wärmequelle wird laufend
gemessen. Sinkt die Wärmequellenaustritts temperatur
unter einen bestimmten Wert, schaltet der Kompressor
mit der Fehlermeldung 20 bzw. 21 vorübergehend ab.
Treten diese Fehler dreimal in Folge auf erfolgt eine
Fehlerabschaltung.
Für die geoTHERM VWS Wärmepumpen können Sie den
Wert (Werkseinstellung -10 °C) für den Einfrierschutz im
Installations assistent A4 einstellen.
4.4 Aufbau der Wärmepumpe geoTHERM plus
Die Wärmepumpe ist in folgenden Typen lieferbar. Die
Wärmepumpen-Typen unterscheiden sich vor allem in
der Leistung.
Typenbezeichnung Heizleistung (kW)
Sole-Wasser-Wärmepumpen (S0/W35)
VWS 64/2 5,9
VWS 84/2 8,0
VWS 104/2 10,4
Tab. 4.1 Typenübersicht
1
2

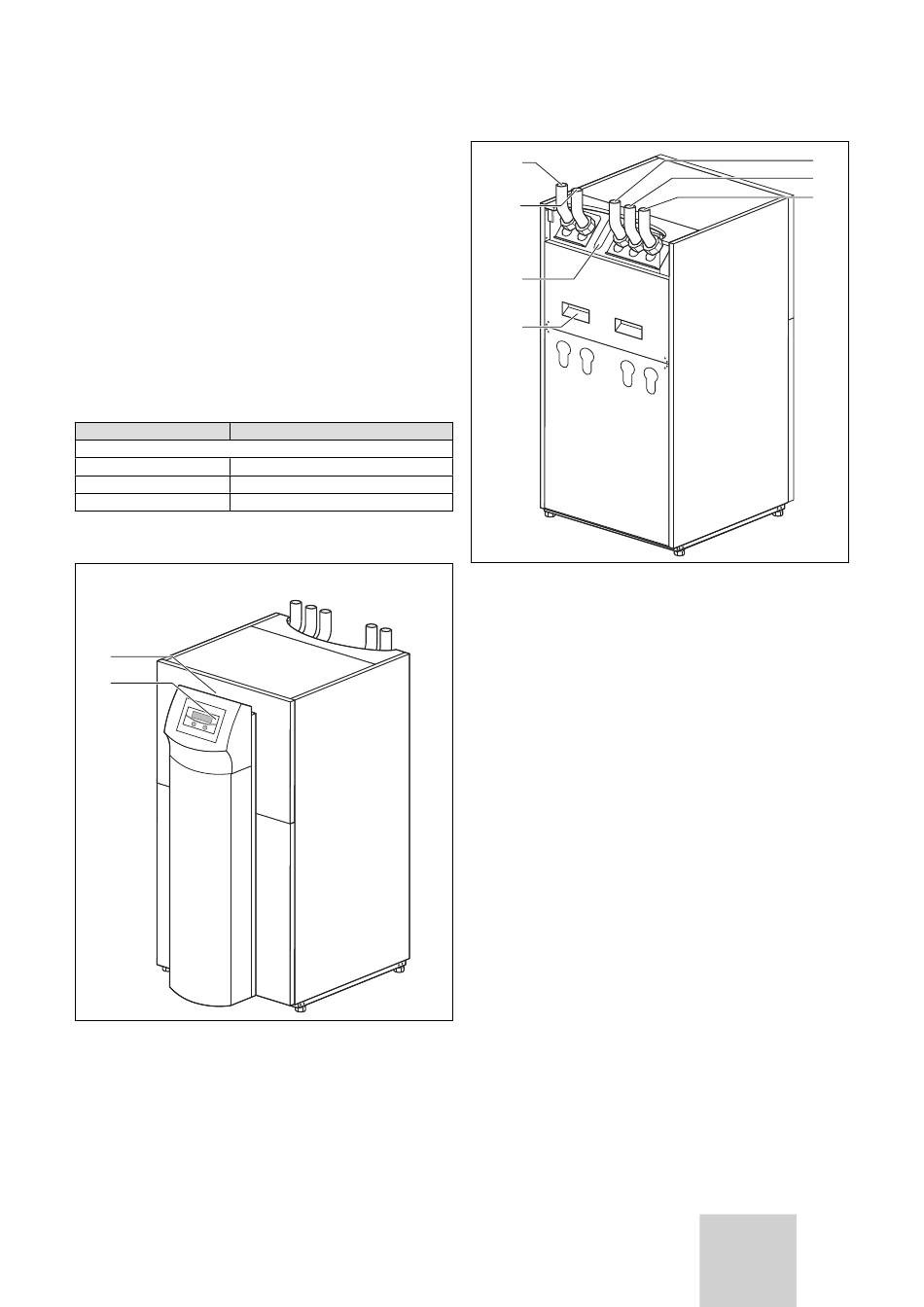

Abb. 4.3 Vorderansicht
Legende zu Abb. 4.3
1 Aufkleber mit Typenbezeichnung der Wärmepumpe
2 Bedienkonsole
Bedienungsanleitung geoTHERM plus VWS 0020052743_02
Geräte- und Funktionsbeschreibung 4
7
6
5
4
Abb. 4.4 Rückansicht
Legende zu Abb. 4.4
1 Rücklauf Warmwasserspeicher
2 Kälteträger zur Wärmepumpe
3 Kälteträger von Wärmepumpe
4 Transport-Griffmulden
5 Kabeldurchführung Elektroanschluss
6 Heizungsrücklauf
7 Heizungsvorlauf
1
2
3
